8 cy cles d'usinag e ligne à ligne – HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 387
![background image](/files/816233/content/doc387.png)
iTNC 530 HEIDENHAIN
387
8.8 Cy
cles d'usinag
e ligne à ligne

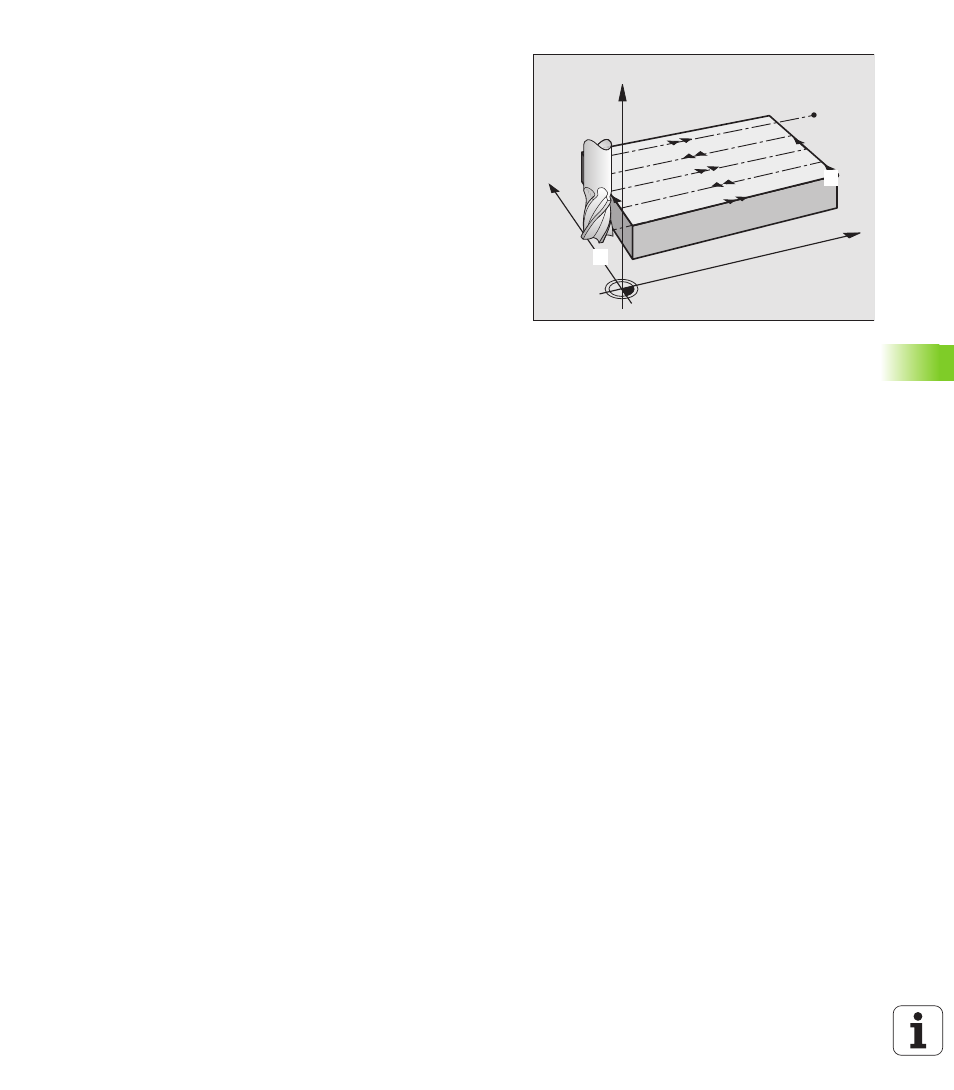

Stratégie Q389=1
3
L'outil se déplace ensuite suivant l'avance de fraisage programmée
jusqu'au point final
2
. Le point final est situé à l'intérieur de la
surface que la TNC calcule à partir du point initial, de la longueur et
du rayon d'outil programmés
4
La TNC décale l'outil selon l'avance de positionnement,
transversalement sur le point initial de la ligne suivante; la TNC
calcule le décalage à partir de la largeur programmée, du rayon
d'outil et du facteur de recouvrement max.
5
L'outil est ensuite rétracté vers le point initial
1
. Le décalage à la
ligne suivante a lieu à nouveau à l'intérieur de la pièce
6
Le processus est répété jusqu'à ce que la surface programmée
soit entièrement usinée. A la fin de la dernière trajectoire, la passe
est exécutée à la profondeur d'usinage suivante
7
Pour minimiser les courses inutiles, la surface est ensuite usinée
dans l'ordre chronologique inverse
8
Le processus est répété jusqu’à ce que toutes les passes soient
exécutées. Lors de la dernière passe, l'outil n'exécute que la
surépaisseur de finition et ce, selon l'avance de finition
9
Pour terminer, la TNC rétracte l'outil en avance rapide au saut de
bride
X
Y
Z
11
12
