5 graphisme de programmation – HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 114
114
4 Programmation: Principes de base, gestion de fichiers, outils de programmation, gestion de palettes
4.5 Gr
aphisme de pr
ogr
a
mmation
4.5 Graphisme de programmation
Déroulement/pas de déroulement du graphisme
de programmation

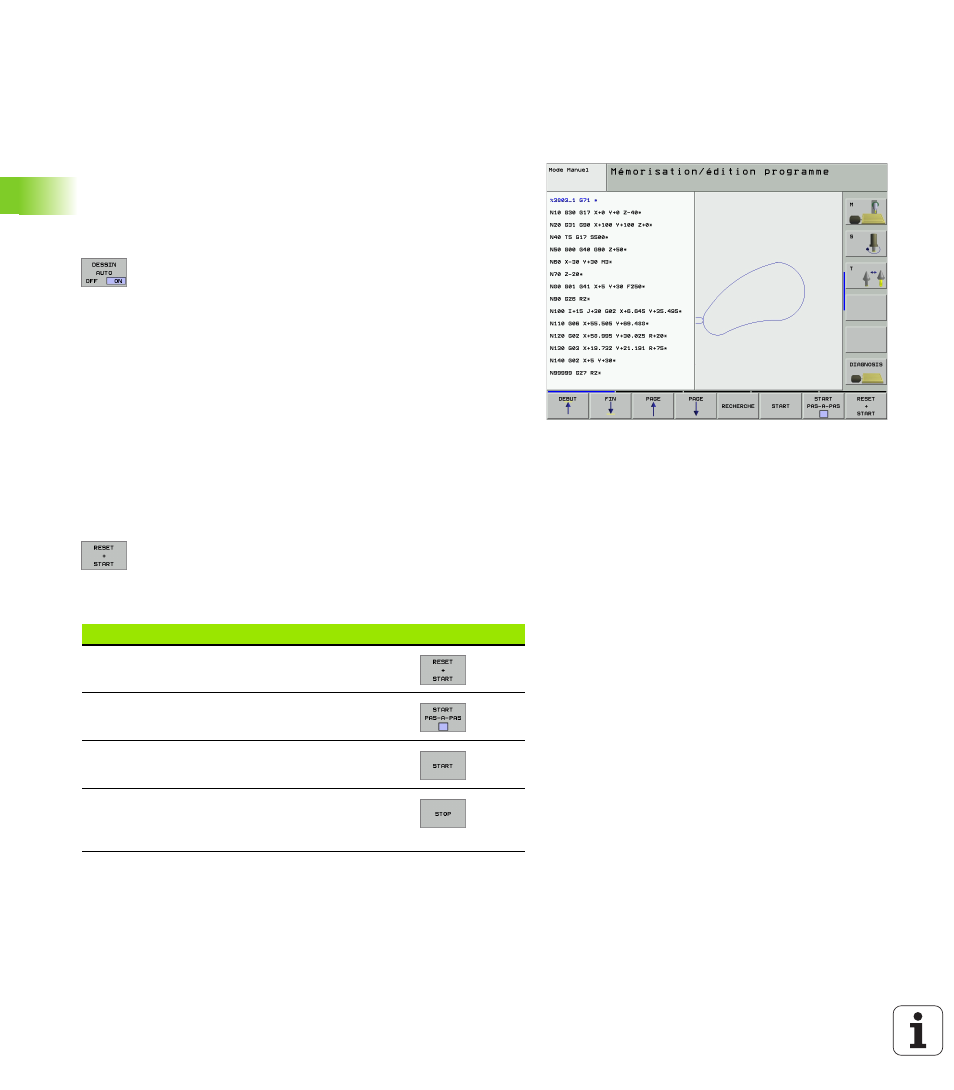

Pendant que vous élaborez un programme, la TNC peut afficher le
contour programmé avec un graphisme filaire en 2D.
8
Commuter sur le partage de l'écran avec le programme à gauche et
le graphisme à droite: Appuyer sur la touche SPLIT SCREEN et sur
la softkey PGM + GRAPHISME.
8
Mettez la softkey DESSIN AUTO sur ON. Pendant que
vous introduisez les lignes du programme, la TNC
affiche dans la fenêtre du graphisme de droite chaque
déplacement de contournage programmé
Si le graphisme ne doit pas être affiché, mettez la softkey DESSIN
AUTO sur OFF.
DESSIN AUTO ON ne dessine pas les répétitions de parties de
programme.
Elaboration du graphisme de programmation
pour un programme existant
8
A l'aide des touches fléchées, sélectionnez la séquence jusqu'à
laquelle le graphisme doit être créé ou appuyez sur GOTO et
introduisez directement le numéro de la séquence choisie
8
Créer le graphisme: Appuyer sur la softkey RESET +
START.
Autres fonctions:
Fonction
Softkey
Créer le graphisme de programmation complet
Créer le graphisme de programmation pas à pas
Créer le graphisme de programmation complet
ou le compléter après RESET + START
Stopper le graphisme de programmation. Cette
softkey n’apparaît que lorsque la TNC crée un
graphisme de programmation
