1.5 Accessoires: Palpeurs 3D et
manivelles électroniques
HEIDENHAIN
Palpeurs 3D
Les différents palpeurs 3D de HEIDENHAIN servent à:
„ dégauchir les pièces automatiquement
„ initialiser les points de référence avec rapidité et précision
„ mesurer la pièce pendant l'exécution du programme
„ étalonner et contrôler les outils
Les palpeurs à commutation TS 220 et TS 640
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à l'initialisation du point de référence et aux
mesures sur la pièce. Le TS 220 transmet les signaux de commutation
par l'intermédiaire d'un câble et représente donc une alternative à prix
intéressant si vous comptez effectuer ponctuellement des opérations
de digitalisation.

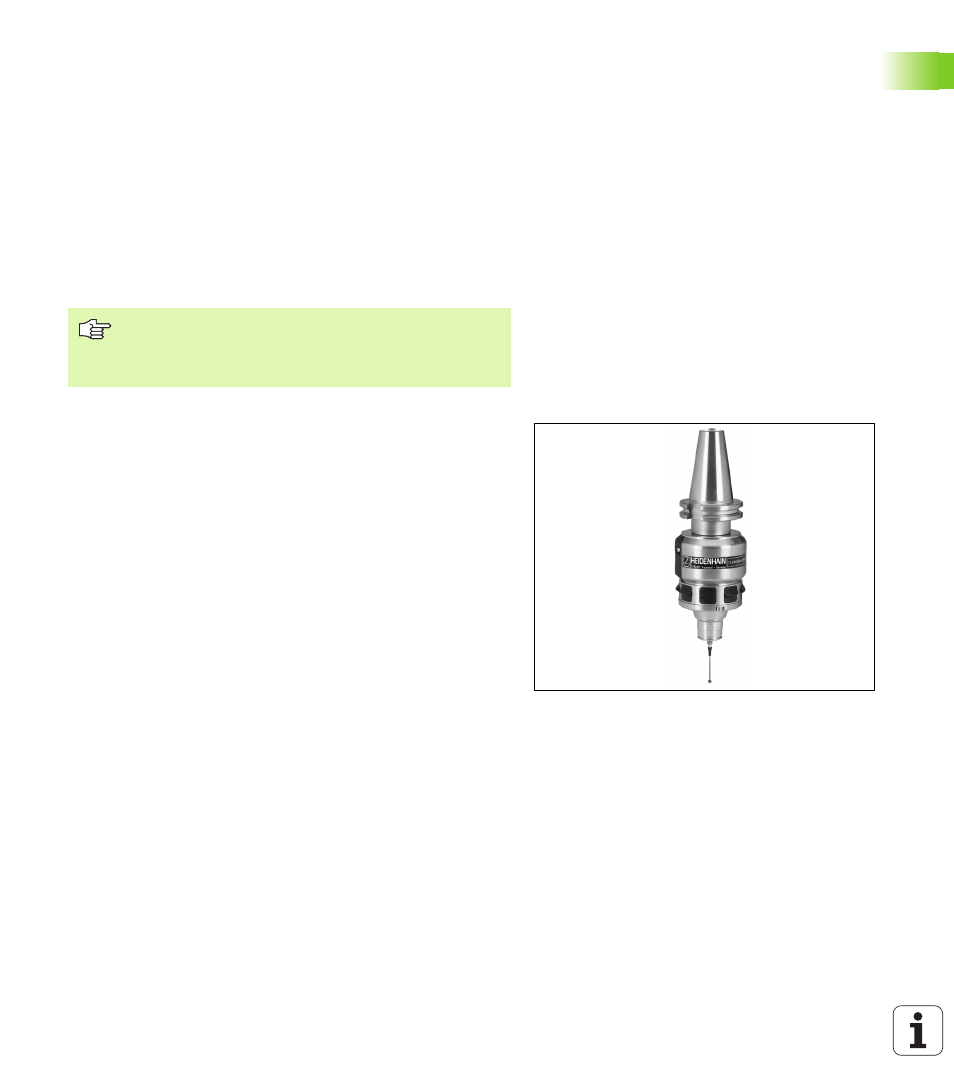

Le TS 640 (cf. figure de droite) a été conçu spécialement pour les
machines équipées d'un changeur d'outils. Les signaux de
commutation sont transmis sans câble, par voie infrarouge.
Principe de fonctionnement: Dans les palpeurs à commutation de
HEIDENHAIN, un commutateur optique anti-usure enregistre la
déviation de la tige. Le signal émis permet de mémoriser la valeur
effective correspondant à la position actuelle du palpeur.
Toutes les fonctions destinées aux palpeurs sont décrites
dans un autre Manuel d'utilisation. Si vous le désirez,
adressez-vous à HEIDENHAIN pour recevoir ce Manuel
d'utilisation. Id.-Nr.: 329 203-xx.
