Ligne a ligne (cycle g230), 8 cy cles d'usinag e ligne à ligne – HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 381
![background image](/files/816233/content/doc381.png)
iTNC 530 HEIDENHAIN
381
8.8 Cy
cles d'usinag
e ligne à ligne

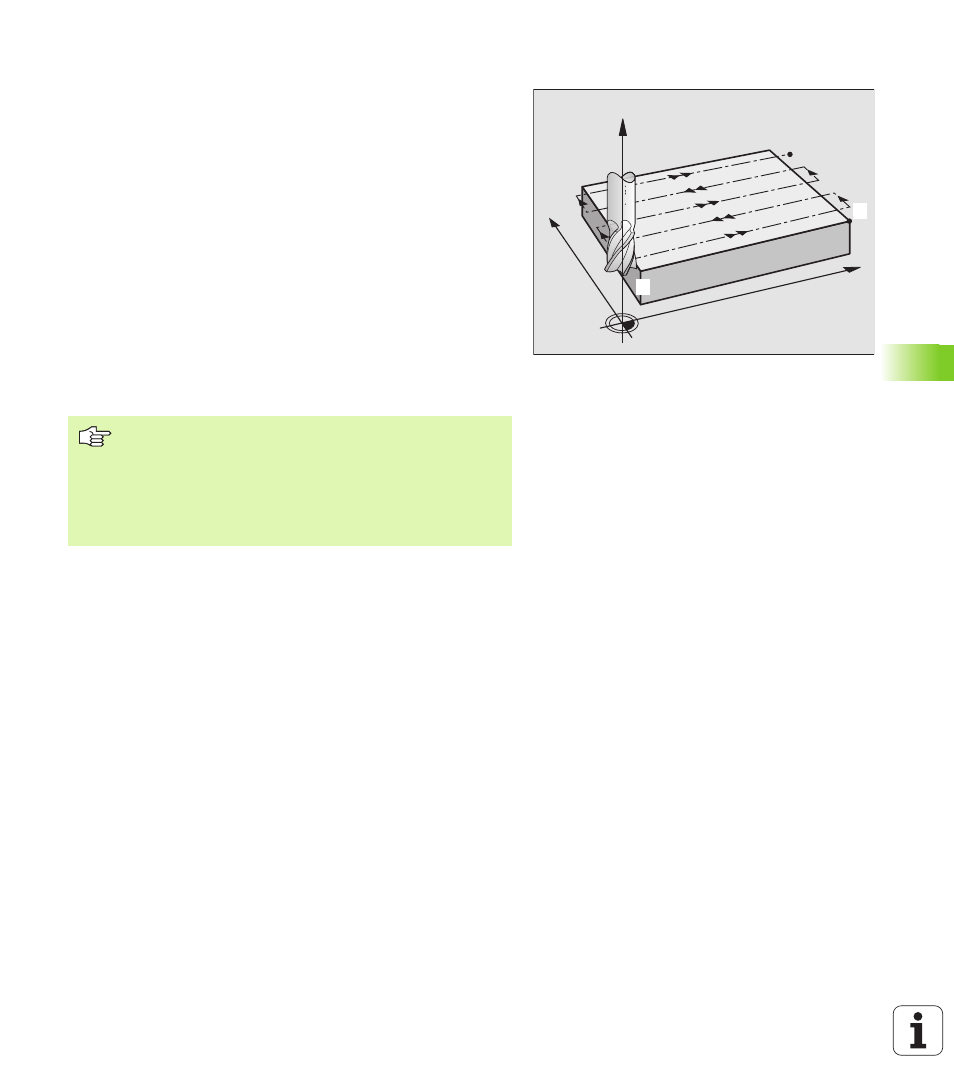

LIGNE A LIGNE (cycle G230)
1
En partant de la position actuelle, la TNC positionne l'outil en avance
rapide dans le plan d’usinage au point initial
1
; la TNC décale l'outil
de la valeur du rayon d'outil vers la gauche et vers le haut
2
L'outil se déplace ensuite en avance rapide dans l'axe de broche à
la distance d'approche, puis, suivant l'avance de plongée en
profondeur, jusqu'à la position initiale programmée dans l'axe de
broche
3
L'outil se déplace ensuite suivant l'avance de fraisage programmée
jusqu'au point final
2
; la TNC calcule le point final à partir du point
initial et de la longueur programmés et du rayon d'outil
4
La TNC décale l'outil avec avance de fraisage, transversalement
sur le point initial de la ligne suivante; la TNC calcule le décalage à
partir de la largeur programmée et du nombre de coupes
5
L'outil retourne ensuite dans le sens négatif du 1er axe
6
L'usinage ligne à ligne est répété jusqu'à ce que la surface
programmée soit entièrement usinée
7
Pour terminer, la TNC rétracte l'outil en avance rapide à la distance
d'approche
X
Y
Z
11
12
Remarques avant que vous ne programmiez
Partant de la position actuelle, la TNC positionne tout
d’abord l’outil dans le plan d’usinage, puis dans l’axe de
broche au point initial.
Pré-positionner l'outil de manière à éviter toute collision
avec la pièce ou les matériels de serrage.
