Contrôle
Les commandes permettant de démarrer et d'arrêter le moteur, d'ouvrir et de fermer les disjoncteurs,
ainsi que d'ouvrir et de fermer les commutateurs sont accessibles à partir de l'écran de Contrôle de
l'Explorateur des mesures du logiciel BESTCOMSPlus. Ces commandes sont particulièrement utiles lors
de la mise en service du contrôleur DGC-2020ES Pour pouvoir profiter de ces fonctionnalités, le PC sur
lequel est installé le logiciel BESTCOMSPlus doit être connecté au contrôleur DGC-2020ES par le port
USB (référez-vous au chapitre Communication pour obtenir de plus amples détails ce sujet). Lorsque
l'opérateur utilise le logiciel BESTCOMSPlus en mode Temps réel (Live mode) l'interaction de ces
boutons avec le contrôleur DGC-2020ES a lieu en temps réel. Dans le cas contraire, l'opérateur est
interrogé par le système avant l'envoi des paramètres.
Les contrôles suivants sont disponibles en utilisant l'Explorateur des mesures du logiciel BESTCOMSPlus
pour accéder à la fonction Contrôle : Référez-vous à ce sujet à la Figure 34 pour obtenir de plus amples
informations.
Arrêt d'urgence
L’opérateur dispose de la possibilité d'arrêter l'alternateur
en cas d'urgence en appuyant sur le bouton Arrêt d'urgence
(Emergency Stop).
Contrôle du moteur
Le moteur peut être démarré et arrêté en cliquant sur le
bouton Démarrage (Start) et Arrêt (Stop). Notez que cette
fonction nécessite une connexion J1939 (CANbus)
correctement configurée vers un contrôleur ECU (c'est-à-
dire à une unité de contrôle moteur).
Run, Auto, Off
Le moteur peut fonctionner dans les modes suivants :
Marche (Run), Auto (Auto) ou Arrêt (Off).
Alternateur et disjoncteur des lignes principales
Le système dispose de contrôles permettant d’ouvrir et de
fermer le disjoncteur de l'alternateur et le disjoncteur des
lignes principales. Le disjoncteur est ouvert lorsque le
témoin (LED) de contrôle est vert et il est fermé lorsque ce
témoin est rouge. Pour pouvoir profiter de cette fonction, le
disjoncteur de l'alternateur et le disjoncteur des lignes
principales doivent avoir été configurés.
Commutateurs 1 à 4
Les commutateurs de 1 à 4 peuvent être ouverts ou fermés
en cliquant sur les boutons Ouvrir ou Fermer. Ce
commutateur est fermé lorsque le témoin (LED) de contrôle
est rouge. Ces boutons permettent le contrôle des entrées
virtuelles de la Logique programmable BESTlogicPlus. Le
nombre de commutateurs correspond au nombre d'entrées
virtuelles contrôlées. Référez-vous au chapitre
BESTlogicPlus pour obtenir de plus amples informations sur
la logique programmable.

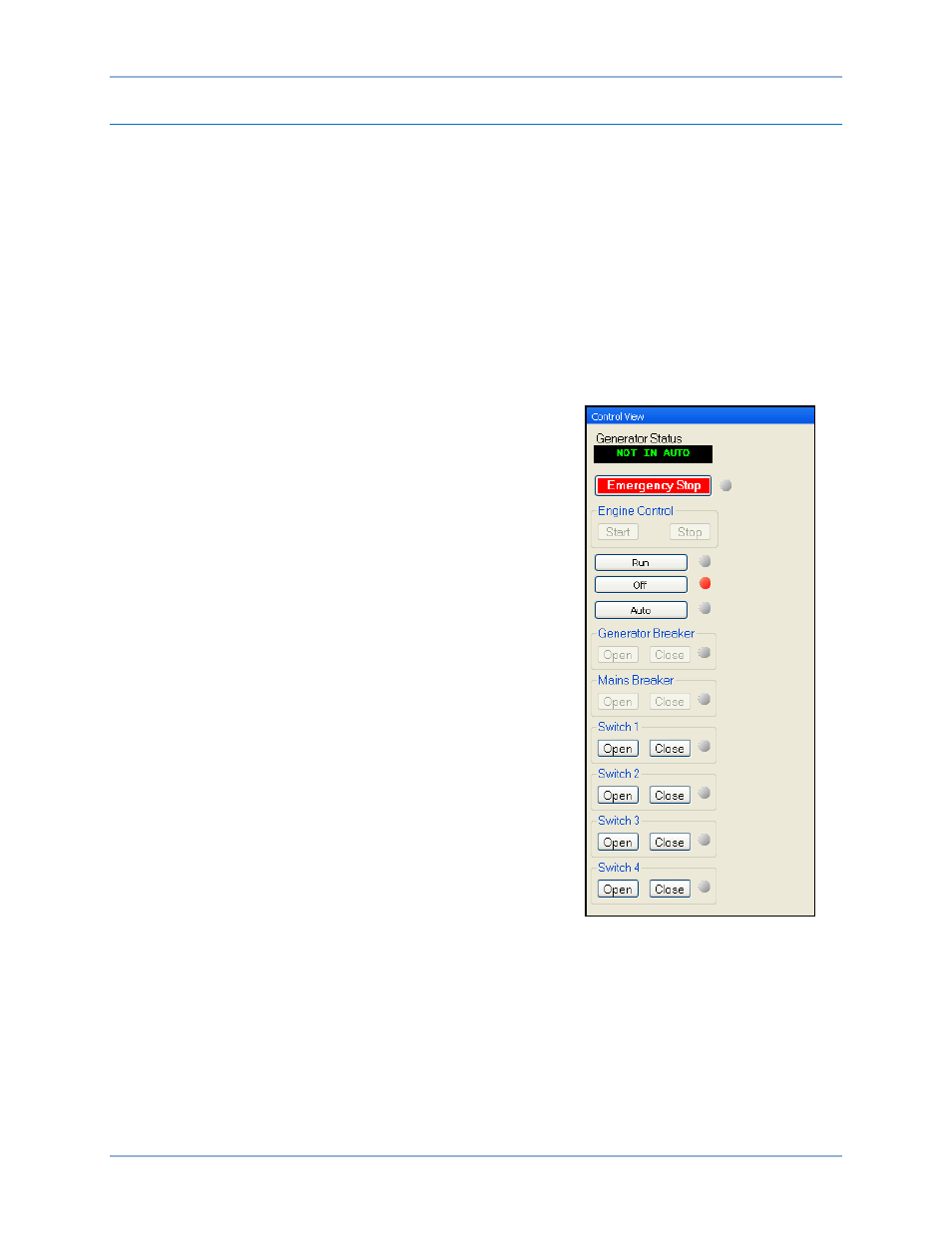

Figure 34. Explorateur des mesures,
écran Contrôle
