SORTIE (Visible inscrit (login) à partir du panneau frontal.)
Schéma unifilaire
Un schéma unifilaire de la configuration du dispositif disjoncteur peut être affiché sur le panneau frontal.
Ce schéma se modifie en temps réel pour refléter l'état actuel des disjoncteurs configurés. Le schéma
unifilaire est désactivé par défaut. Pour afficher le schéma unifilaire du dispositif du disjoncteur à l'aide
des contrôles du panneau frontal, accédez à Paramètres > Paramètres généraux > Panneau de
commande HMI > Schéma unifilaire, puis activez le paramètre. Si vous utilisez BESTCOMSPlus,
accédez à Affichage de paramètres, Paramètres généraux, IHM du panneau frontal, puis sélectionnez
Activer pour le paramètre Schéma unifilaire.
Une fois activé, le schéma unifilaire apparaît à la fois sur les écrans Résumé et Menu principal. L'écran
Schéma unifilaire fournit des mesures pour les paramètres de transfert en cas d'erreur de réseau,
d'alternateur et de bus, ainsi que des contrôles de disjoncteur. Pour afficher l’écran Menu du schéma
unifilaire, accédez au Menu principal et sélectionnez le schéma unifilaire comme une option de menu
normale, puis appuyez sur le bouton-poussoir Edit (Modifier). Les paramètres de schéma unifilaire, d'état
de transfert en cas d'erreur de réseau (s'il est activé), d'alternateur et de bus, et les contrôles de
disjoncteur apparaissent respectivement en haut du menu.
D'autres mesures d'état de transfert en cas d'erreur réseau sont disponibles lorsque l'utilisateur
sélectionne « ÉTAT TRANS ERR RES » et appuie sur le bouton-poussoir Edit (Modifier). Les paramètres
d'état de transfert en cas d'erreur réseau, de délai de transfert, de délai de retour, de temps de transfert
maximum sont affichés.
Pour émettre une commande d'ouverture ou de fermeture de disjoncteur, sélectionnez l'option de menu
appropriée, appuyez sur Edit (Modifier) et sélectionnez ON.

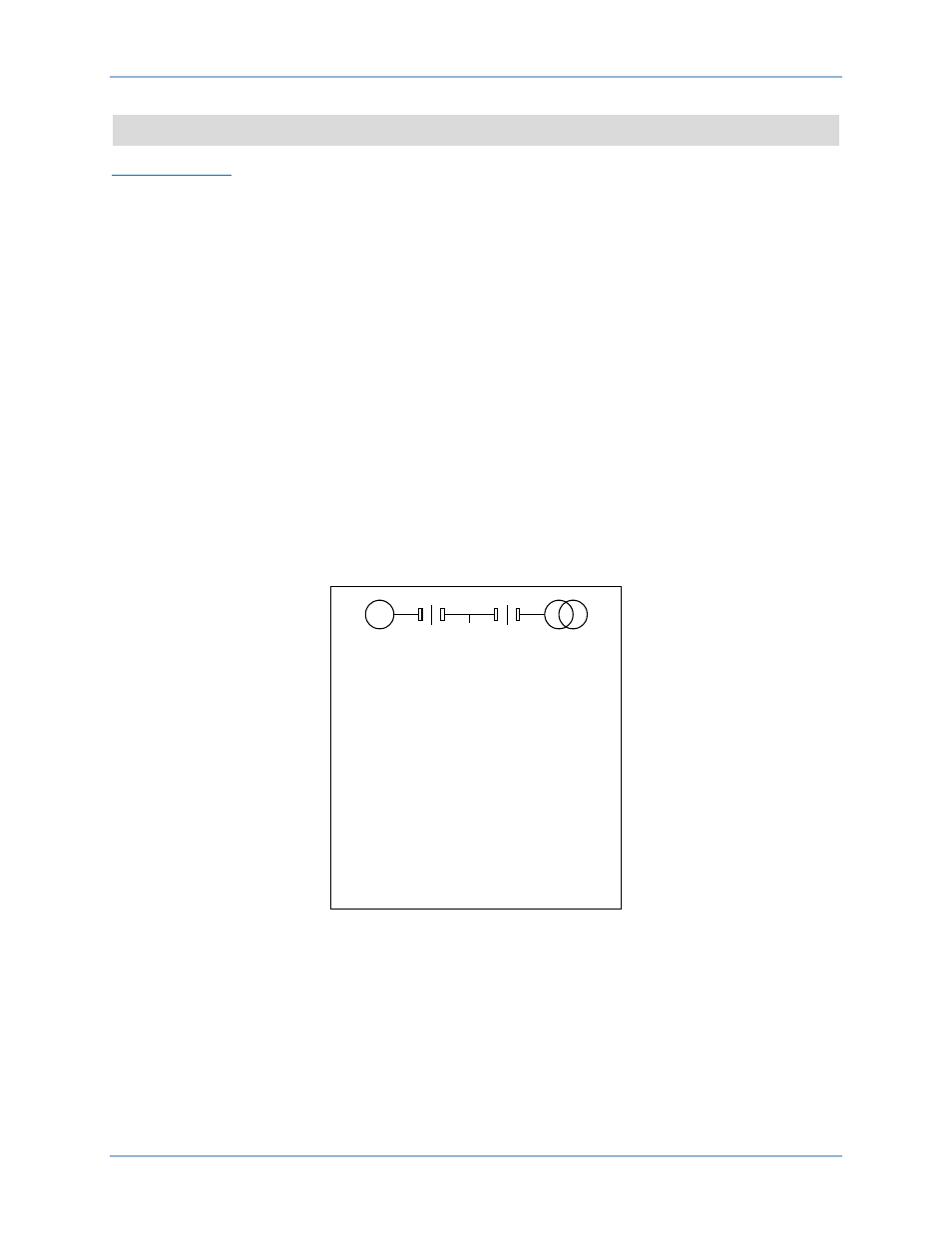

Figure 5. Options du menu Schéma unifilaire (disponible lorsque l’option Schéma unifilaire est activée)
0 VLL 0 VLN
0.0 Hz 0 A
0 kW 0 KVar
PF 1.00 LEAD
BUS 0 VLL 0.0 Hz
G
L
GN BRK OPN CMD OFF
GN BRK CLS CMD OFF
MN BRK OPN CMD OFF
MN BRK CLS CMD OFF
P0071-89
MAINSFAIL XFER STATE
DISABLED
