9469270990 Rev C 153

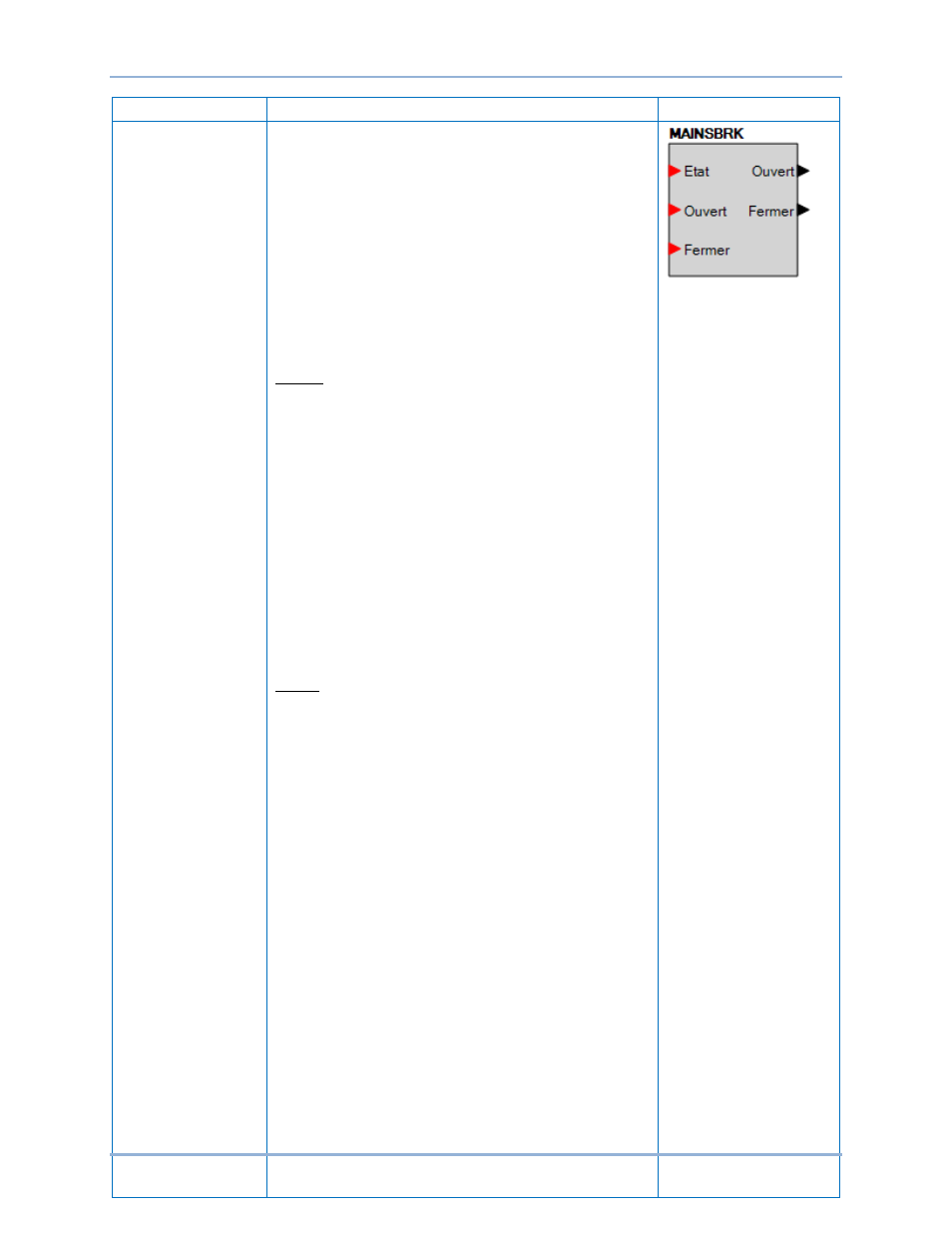

Nom Description Symbole
MAINSBRK Cet élément est utilisé pour connecter le disjoncteur, ouvrir
et fermer les signaux de sortie en provenance d'un
contrôleur DGC-2020ES vers des contacts de sortie
physique, pour ouvrir les fermer le disjoncteur des lignes
principales, et pour attribuer le retour de statut de
disjoncteur vers une entré contact. Il est de plus possible
d'attribuer des entrés contacts pour permettre aux
commutateurs d'être implémentés afin d'initier
manuellement des requêtes d'ouverture et de fermeture du
disjoncteur.
Cet élément n'est disponible que si les caractéristiques
matérielles du Disjoncteur des lignes principales sont
configurées en conséquence avec l'écran Disjoncteur
matériel qui se trouve dans l'arborescence de la Gestion
des disjoncteurs.
Entrées
Statut : Cette entrée permet à une entré contact d'être
attribuée afin qu'elle offre un retour de statut de disjoncteur
au contrôleur DGC-2020ES. Lorsque le contact est fermé,
le disjoncteur est déclaré comme étant fermé. Lorsque le
contact est ouvert, le disjoncteur est déclaré comme étant
ouvert.
Ouvert : Cette entrée permet à une entré contact d'être
attribuée afin qu'elle puisse être utilisée pour déclencher
une requête manuelle d'ouverture de disjoncteur. Si cette
entrée reçoit une impulsion de fermeture pendant que le
contrôleur DGC-2020ES est en mode RUN ou AUTO, le
disjoncteur est ouvert.
Fermer : Cette entrée permet à une entré contact d'être
attribuée afin qu'elle puisse être utilisée pour déclencher
une requête manuelle de fermeture du disjoncteur. Si
l’entrée est pulsée, que les lignes principales sont stables et
que les deux disjoncteurs sont ouverts, une requête de
fermeture est initiée.
Sorties
Les sorties doivent être attribuées aux sorties contacts du
contrôleur DGC-2020ES qui est utilisé pour gérer le
disjoncteur.
Ouvert : Cette sortie reçoit une pulsation qui la vérifie (c'est-
à-dire ferme la sortie contact qui lui est attribuée) lorsque le
contrôleur DGC-2020ES envoie un signal d'ouverture au
disjoncteur. La pulsation est définie par le Type de sortie
contact du disjoncteur de l'écran Gestion du matériel
physique de disjonction dans l'Explorateur des paramètres.
La longueur de cette impulsion est déterminée par la
fonction Durée de la pulsation d'ouverture. Il s'agit d'une
sortie constante si le Type de sortie contact physique du
disjoncteur des lignes principales est défini pour être
continu. Notez que la durée de l'impulsion doit être
déterminée pour être suffisamment longue afin de que le
disjoncteur soit complètement ouvert avant que cette
impulsion ne prenne fin.
Fermer : Cette sortie reçoit une pulsation qui la vérifie
(c'est-à-dire ferme la sortie contact qui lui est attribuée)
lorsque le contrôleur DGC-2020ES envoie un signal de
fermeture au disjoncteur. La pulsation est définie par le
Type de sortie contact du disjoncteur de l'écran Gestion du
matériel physique de disjonction dans l'Explorateur des
paramètres. La longueur de cette impulsion est déterminée
par la fonction Durée de la pulsation d'ouverture. Il s'agit
d'une sortie constante si le Type de sortie contact physique
du disjoncteur des lignes principales est défini pour être
continu. Notez que la durée de l'impulsion doit être
déterminée pour être suffisamment longue afin de que le
disjoncteur soit complètement ouvert avant que cette
impulsion ne prenne fin.
DGC-2020ES BESTlogic
™Plus
