9469270990 Rev C 179

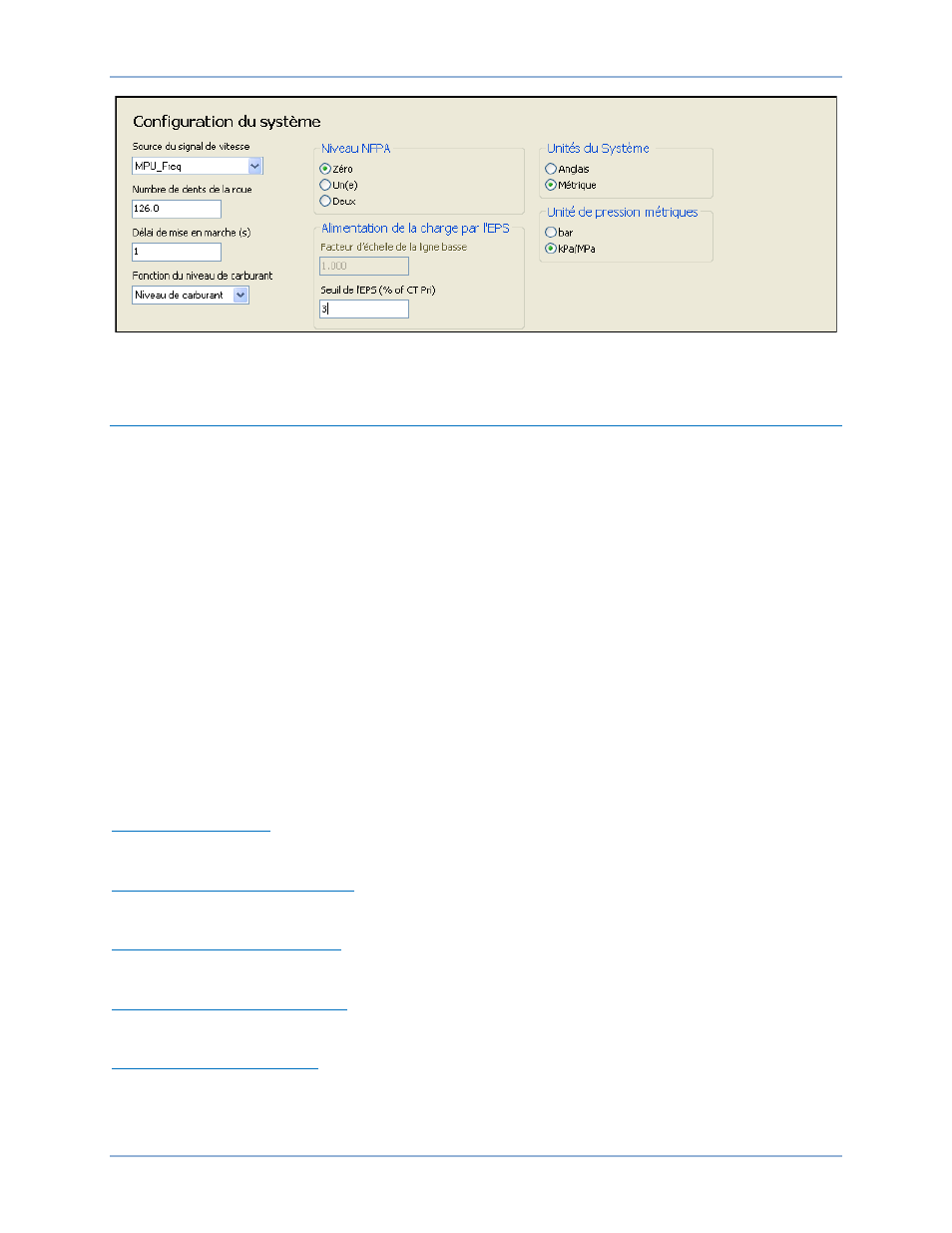

Figure 73. Écran Explorateur des paramètres, Paramètres système, Paramètres système
Données nominales
Les paramètres des Données nominales comprennent les éléments suivants : les valeurs nominales des
transformateurs logiques, la tension, le facteur de puissance, la puissance kW, la vitesse de rotation du
moteur (t/min.), la fréquence, la tension de la batterie, les types de connexions à l'alternateur et au bus
ainsi que la rotation de phase. L’écran des Données nominales est disponible dans la catégorie
Paramètre système à partir de l'Explorateur des paramètres du logiciel BESTCOMSPlus. Si vous utilisez
le panneau de commande frontal, vous devez entrer la chaîne de commande suivante : Paramètres >
Paramètres systèmes > Paramètres systèmes.
Il suffit de cliquer sur le bouton Éditer du paramètre des Données nominales de l'écran BESTCOMSPlus
pour ajuster les valeurs souhaitées. Cliquez ensuite sur OK pour confirmer les changements ou sur
Annuler si vous ne désirez pas enregistrer les changements effectués.
Transformateurs logiques
Référez-vous au chapitre Transformateurs logique ci-après dans cette section pour obtenir de plus
amples renseignements sur les transformateurs logiques.
Données nominales
La plaque d'immatriculation et de désignation de l'alternateur utilisée par le contrôleur DGC-2020ES
comprend la tension nominale, le facteur de puissance, la puissance kW, et la vitesse de rotation du
moteur (t/min.).
Volts nominaux (V L-L)
Ce paramètre accepte des valeurs situées entre 1 et 99,999, par incréments de 1 %.
Facteur de puissance nominal (PF)
Ce paramètre accepte des valeurs situées entre -1 et 1, par incréments de 0.001 %.
Puissance en KW de l'alternateur
Ce paramètre accepte des valeurs situées entre 5 et 9,999, par incréments de 1 %.
Vitesse moteur nominale en t/min.
Ce paramètre accepte des valeurs situées entre 750 et 3,600, par incréments de 1 %.
Données nominales calculées
Les données suivantes se sont calculées automatiquement : Volts nominaux secondaires, Ampères
nominaux de phase, Ampères nominaux de phase secondaire, Valeur kVA nominal et Valeur kvar
nominale. Les équations utilisées pour réaliser ses calculs sont indiquées ci-après :
DGC-2020ES Configuration
