Scania
La majorité des paramètres CAN Bus sont envoyés à partir d’unités de contrôle ECU de moteur Scania
via des communications J1939 standard. Toutefois, certains paramètres propriétaires supplémentaires
sont envoyés via des communications J1939 Scania propriétaires. Des commandes Marche, Arrêt et
Arrêt d'urgence propriétaires sont envoyées à partir du contrôleur DGC-2020ES vers l'unité de contrôle
ECU Scania. L'unité de contrôle ECU communique les niveaux DEF (Diesel Exhaust Fluid, fluide
d'échappement diesel), ainsi que les pré-alarmes DEF liquide bas, DEF bas sévère, DEF incitation et
DEF incitation sévère au contrôleur DGC-2020ES via les paramètres Scania propriétaires. Des
informations supplémentaires sur les paramètres associés au fluide DEF sont fournies dans le chapitre
Retraitement des gaz d’échappement.
John Deere
Le paramètre Regeneration Interlock (Verrouillage de la régénération) permet la diffusion des paramètres
propriétaires John Deere via le bus CAN J1939.
Le paramètre Regeneration Interlock (Verrouillage de la régénération) est envoyé via le PGN de message
de verrouillage CAN de régénération/nettoyage à l’arrêt, qui est le PGN 61194. Lorsque le paramètre
DGC Regeneration Interlock (Verrouillage de la régénération DGC) est défini sur Enabled (Activé), le
contrôleur DGC-2020ES envoie la valeur 01 (binaire) pour la configuration « Allowed » (Autorisé) sur
deux bits qui permet l’exécution de la régénération. Lorsque le paramètre Regeneration Interlock
(Verrouillage de la régénération) du contrôleur DGC-2020ES est défini sur Disabled (Désactivé), le
contrôleur DGC-2020ES envoie la valeur 00 (binaire) pour la configuration « Not Allowed » (Non autorisé)
sur deux bits qui inhibe la régénération.
Le contrôleur DGC-2020ES envoie des demandes d’enclenchement du démarreur à l’unité ECU via le
PGN de contrôle du démarrage du moteur SAE J1939. Lorsque le contrôleur DGC-2020ES demande
l’enclenchement du démarreur, il envoie la valeur 01 (binaire) pour le paramètre d’enclenchement du
démarreur sur deux bits. Sinon, le contrôleur DGC-2020ES envoie la valeur 00 (binaire) pour le
paramètre d’enclenchement du démarreur sur deux bits.

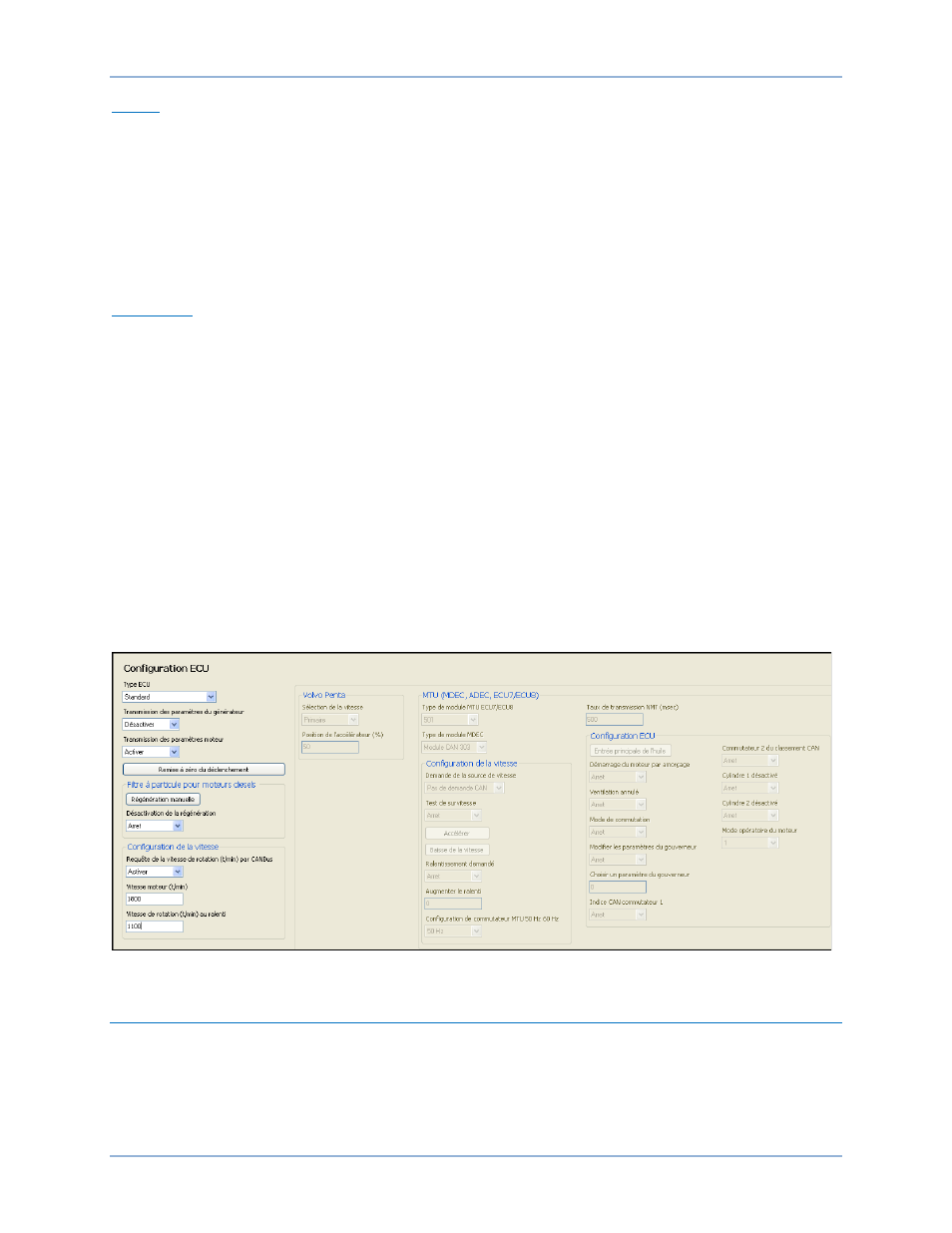

Figure 71. Explorateur des paramètres, Bus CAN, Configuration ECU
Panneau de commande à distance (en option)
Les applications pour lesquelles il est nécessaire de prévoir une annonce à distance, peuvent utiliser le
panneau d'affichage à distance RDP (Remote Display Panel) Basler Electric. Ce panneau permet
l'affichage de nombreuses conditions d'alarmes et de pré-alarmes.
Les connexions du panneau d’affichage à distance RDP (Remote Display Panel) se font sur les
terminaux 10 (RDP TxD –), 11 (RDP TxD +), 17 (BATT–), et 18 (BATT+).
