24 9469270990 Rev B
Les disjoncteurs alternateur et réseau sont
configurés et les deux disjoncteurs sont ouverts.
Les disjoncteurs alternateur et réseau sont
configurés. Le disjoncteur alternateur est fermé et
le disjoncteur réseau est ouvert.
Les disjoncteurs alternateur et réseau sont
configurés. Le disjoncteur alternateur est ouvert et
le disjoncteur réseau est fermé.
Le disjoncteur alternateur est configuré et ouvert.
Aucun disjoncteur n’est configuré.

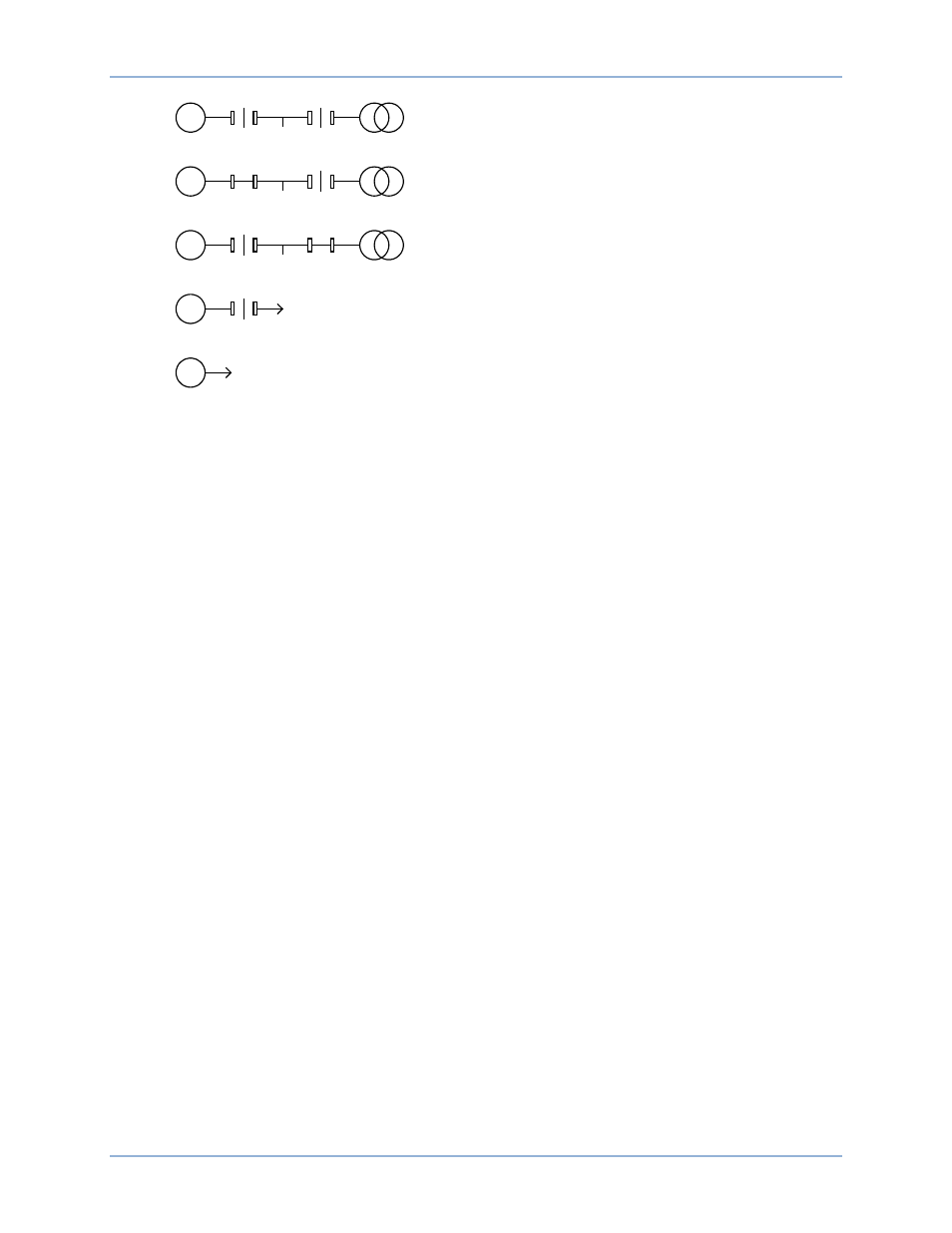

Figure 6. Schéma unifilaire : indication d’état du dispositif disjoncteur
Affichage de l'état du transfert en cas d'erreur de réseau
L'état du transfert en cas d'erreur de réseau peut être affiché à trois endroits, toutefois, le contrôleur
DGC-2020ES doit être doté de la fonction Transfert erreur réseau (numéro de style xx2) et cette fonction
doit être activée.
Pour activer la fonction Transfert erreur réseau, accédez à Paramètres > Gestion disjoncteur > Dispositif
disjoncteur > Transfert erreur réseau à l’aide des commandes du panneau frontal ou à Explorateur des
paramètres, Gestion disjoncteur, Erreur de réseau dans BESTCOMSPlus.
L’option État du transfert erreur réseau est affichée sur le panneau frontal dans Mesures > État des
alarmes > Transfert erreur réseau et dans l’écran Schéma de ligne active du dispositif disjoncteur. Elle
est affichée dans BESTCOMSPlus dans la section Explorateur des mesures, dans l’écran État du
transfert en cas d'erreur réseau.
Ces écrans affichent l'état du transfert en cas d'erreur du réseau et tous les compteurs en lien avec le
processus de transfert en cas d'erreur du réseau. Ces paramètres sont répertoriés ci-dessous.
État du transfert en cas d’erreur du réseau : les différents états de transfert en cas d'erreur du réseau
sont décrits ci-dessous.
Alimentation à partir du réseau : la puissance est fournie à la charge à partir du bus du réseau.
Compteur transfert actif : le compteur du temps de transfert est actif.
Transfert vers les alternateurs : la charge est transférée vers le bus alternateur.
Alimentation à partir des alternateurs : la puissance est fournie à la charge à partir du bus alternateur.
Compteur de retour actif : le compteur du temps de retour est actif.
Transfert vers le réseau : la charge est transférée vers le bus du réseau.
Désactivé : le contrôleur DGC-2020 est en mode de fonctionnement OFF ou RUN (marche) ou dans
l’état d’alarme.
Délai de transfert : affiche la valeur actuelle du compteur en secondes.
Délai de retour : affiche la valeur actuelle du compteur en secondes.
Temps de transfert maximum : affiche la valeur actuelle du compteur en secondes.
G
L
G
L
G
L
G L
G L
P0071-88
Contrôles et Indicateurs DGC-2020ES
