2020ES et que le paramètre du facteur d’échelonnage est de 2.000, le paramètre de seuil de détection
est doublé (2.000 x PU).
Cet élément est désactivé lorsque la Configuration d'alarme est paramétrée pour être « Aucune ». Le
statut de cet élément est disponible dans la Logique programmable du logiciel BESTlogicPlus lorsque
l’option « Statut uniquement » est sélectionnée.
Les paramètres qui sont en fonction des valeurs nominales de la machine peuvent être configurés soit
comme unités réelles ou soit comme valeur unitaires. Lorsqu'une unité native est éditée, le logiciel
BESTCOMSPlus recalcule automatiquement la valeur par unité en se basant sur le paramètre d'unités
natives et sur le paramètre de données nominales associées (de l’écran Paramètres système, Données
nominales). Lorsqu'une valeur unitaire est éditée, le logiciel BESTCOMSPlus recalcule automatiquement
la valeur native en se basant sur le paramètre de données nominales et sur le paramètre d'unités natives
associées.
Une fois que toutes les valeurs unitaires ont été assignées, si le paramètre des données nominales
change, le logiciel BESTCOMSPlus recalcule automatiquement les paramètres d'unités natives en se
basant sur les paramètres de données nominales qui ont été modifiés.
Les paramètres suivants répondent à l'unité native de Volts secondaires, et les données nominales
associées à ces paramètres sont les Volts nominaux secondaires (de l’écran Paramètres système,
Données nominales).
•
Surtension 59 Détection triphasée
•
Surtension 59 Détection monophasée
L’écran Surtension est accessible à partir de l'Explorateur des paramètres BESTCOMSPlus dans la
catégorie Protection de l'alternateur, Tension. Si vous utilisez le panneau de commande frontal, vous
devez entrer la séquence de commande suivante : Paramètres > Protection de l'alternateur > Surtension
59. L’écran de Survoltage du logiciel BESTCOMSPlus est illustré par la Figure 18.

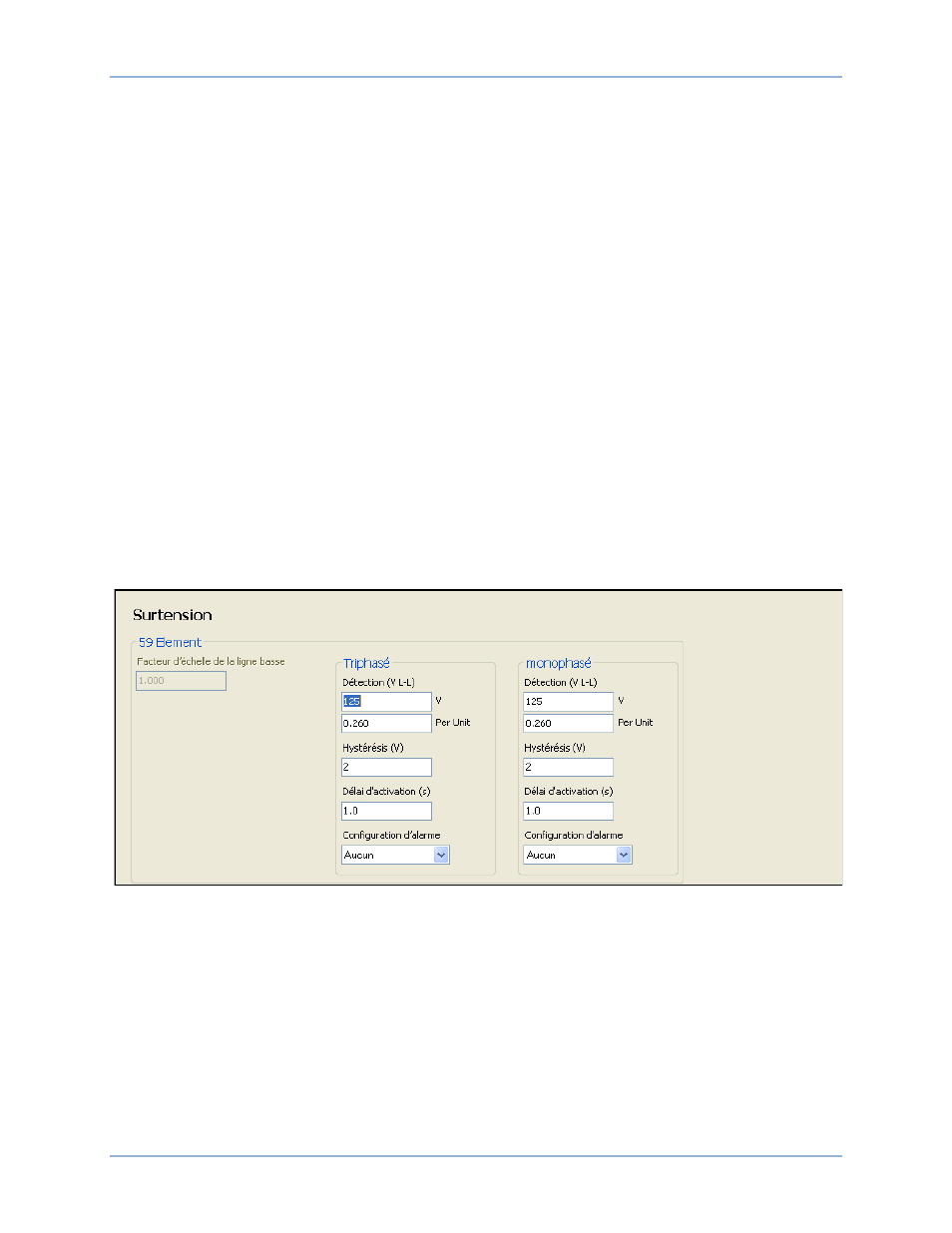

Figure 18. Explorateur des paramètres, Protection de l'alternateur, Tension, Surtension (59)
Déséquilibre de phase (47)
Les contrôleurs DGC-2020ES sont capables d'offrir une protection contre les déséquilibres de phase
entre chacune des trois phases. Le paramètre de détection renseigné est basé sur le côté PT secondaire.
Une condition de déséquilibre de phase est annoncée lorsque la différence entre la tension de l'une des
trois phases dépasse le paramètre de détection 47 pendant une durée égale ou supérieure au délai 47
d’activation. Un état de déséquilibre de phase peut être défini par l'utilisateur pour déclencher une pré-
alarme (avertissement) ou une alarme (arrêt du système). Un état de déséquilibre de phase peut aussi
être défini par l'utilisateur pour fermer une sortie programmable.
Le paramètre d’hystérésis fonctionne comme une fonction d’abandon du déséquilibre de phase en
prévenant d'une commutation trop rapide de la sortie de détection.
