9469270990 Rev C 163
d’« Ouverture du disjoncteur » et la sortie « Output 4 » est active lorsque que le bloc logique GENBRK
envoie une commande de « Fermeture du disjoncteur ».

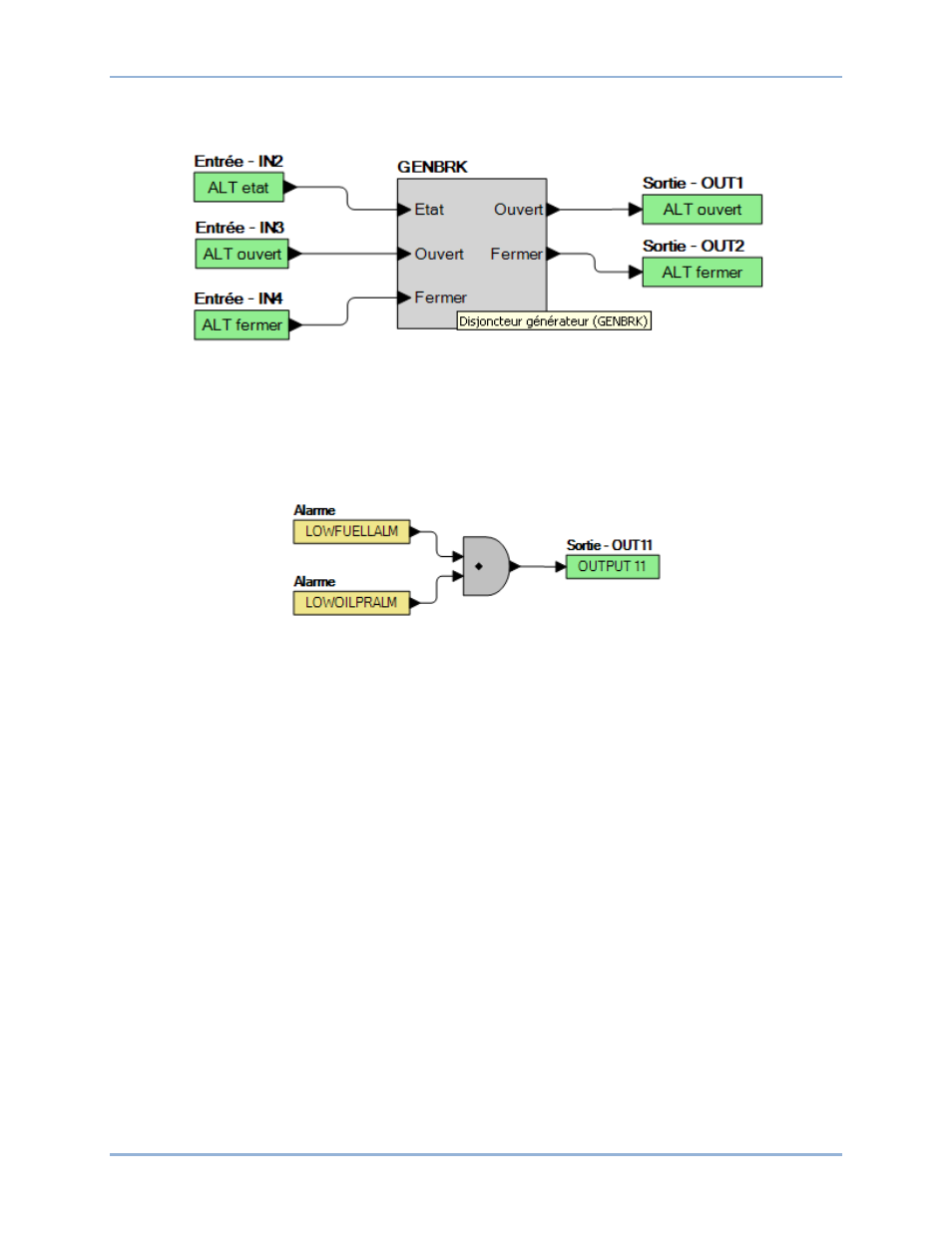

Figure 67. Exemple 1 - Connexion du bloc logique GENBRK
Exemple 2 - Connexion de passerelles AND
La Figure 68 représente une connexion de passerelle typique pour le type AND. Dans cet exemple, la
Sortie 11 est activée lorsque l'alarme de Bas niveau de carburant et (commande AND) l'alarme de Basse
pression d’huile sont vraies.
Figure 68. Exemple 2 - Connexion de passerelles AND
Exemple 3 - Connections logiques multiples
Cet exemple illustre deux boîtes de commentaires qui peuvent être placées sur le diagramme logique. Il
vous suffit de double-cliquer sur la boîte de commentaires pour en modifier le contenu. La sortie « Output
3 » est vraie lorsque la commande de déclenchement 27TRIP est VRAIE (TRUE). La sortie « Output 1 »
est vraie lorsque qu’une Haute température de liquide de refroidissement est VRAIE (TRUE). La sortie
« Output 2 » est vraie que lorsque le contrôleur DGC-2020ES est en mode de fonctionnement RUN
(Mode RUN = TRUE). Référez-vous à ce sujet à la Figure 69 pour obtenir de plus amples informations.
DGC-2020ES BESTlogic
™Plus
