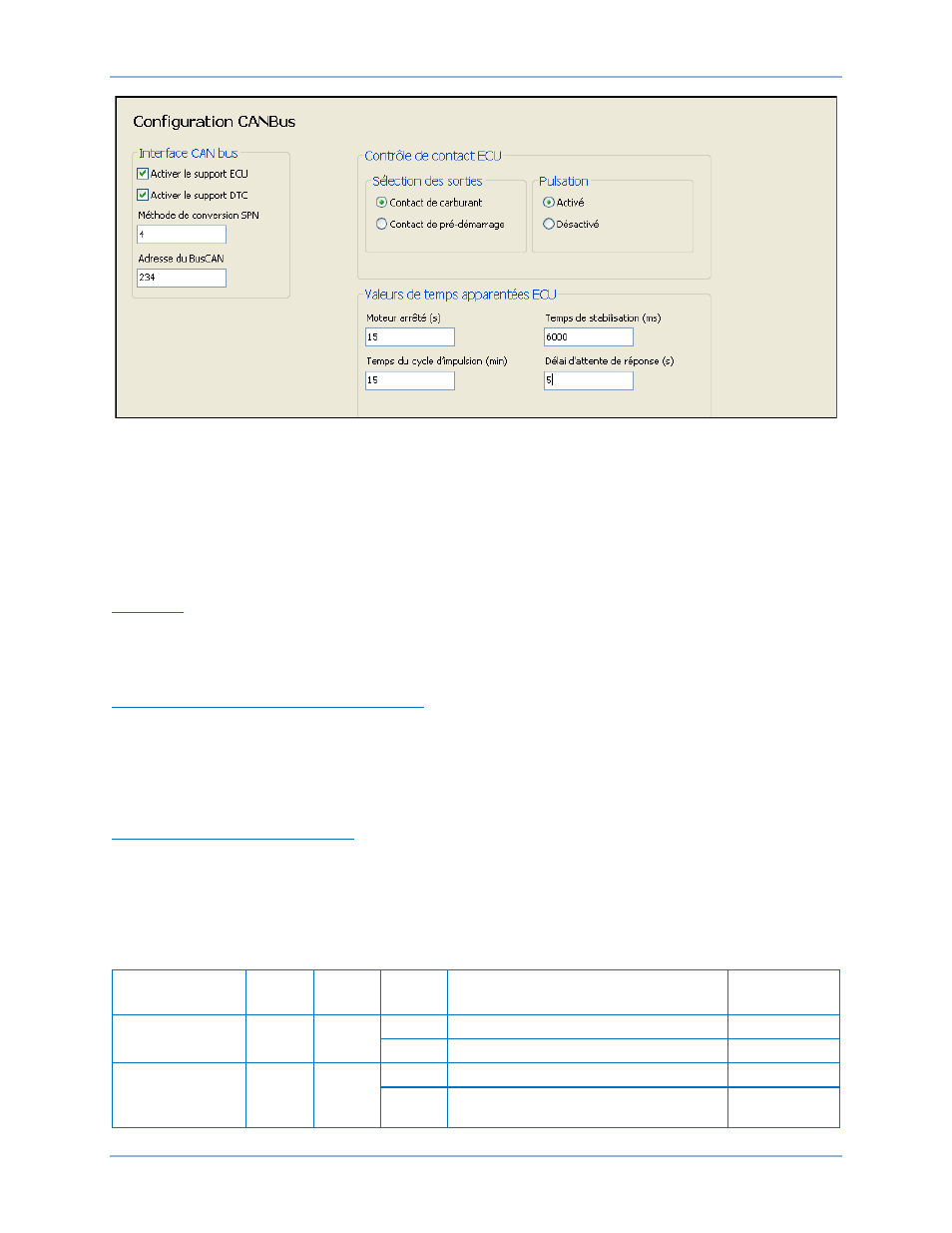

Figure 70. Écran Explorateur des paramètres, Communications, CAN, Configuration CAN
Configuration ECU
Les paragraphes suivants décrivent les paramètres de l’écran de Configuration du module de gestion du
moteur ECU. Cet écran se trouve à la rubrique Communications, CAN de l'Explorateur des paramètres
BESTCOMSPlus. En cas d'utilisation du panneau de commande frontal, il faut entrer la chaine de
commande suivante : Paramètres > Communications > Configuration CAN > Configuration ECU.
Référez-vous à ce sujet à la Figure 71 pour obtenir de plus amples informations.
Type ECU
Le contrôleur DGC-2020ES peut-être configuré pour fonctionner dans les modes : Standard, Volvo Penta,
MTU MDEC, MTU ADEC, MTU ECU7/ECU8, GM/Doosan, Cummins, MTU Smart Connect, Scania ou
John Deere.
Transmission des paramètres de l’alternateur
Lorsque la fonction de transmission des paramètres de l'alternateur (Generator Parameter Transmit) est
activée, le contrôleur DGC-2020ES transmet les mesures et les paramètres collectés par l'intermédiaire
du module CAN comme indiqué au Tableau 30. La fonction de transmission des paramètres de
l'alternateur n'est pas utilisée si le type de module ECU est : MTU MDEC, MTU ECU7/ECU8, ou MTU
Smart Connect.
Transmission du paramètre moteur
Lorsque le paramètre de Transmission des paramètres moteurs est activé, le contrôleur DGC-2020ES
transmet les mesures des paramètres du moteur par le réseau CAN. Lorsque la fonction de Transmission
des paramètres de l'alternateur n'est pas activée, la transmission des commandes J1939 en provenance
du contrôleur DGC-2020ES et à destination du moteur est désactivée mais les commandes en
provenance du moteur et à destination du contrôleur DGC-2020ES sont autorisées.
Tableau 30. Transmission des paramètres de l’alternateur
Nom PGN
PGN
Hex
SPN
Paramètres
Octets dans
PGN
Énergie AC totale
de l’alternateur
65018
FDFA
2468
Export total en kW/h de l'alternateur
1 à 4
2469
Import total en kW/h de l'alternateur
5 à 8
Puissance
réactive AC totale
de l'alternateur
65028
FE04
2456
Puissance réactive totale de l'alternateur
1 à 4
2464
Facteur de puissance principale de
l'alternateur
5 à 6
