9469270990 Rev C 221

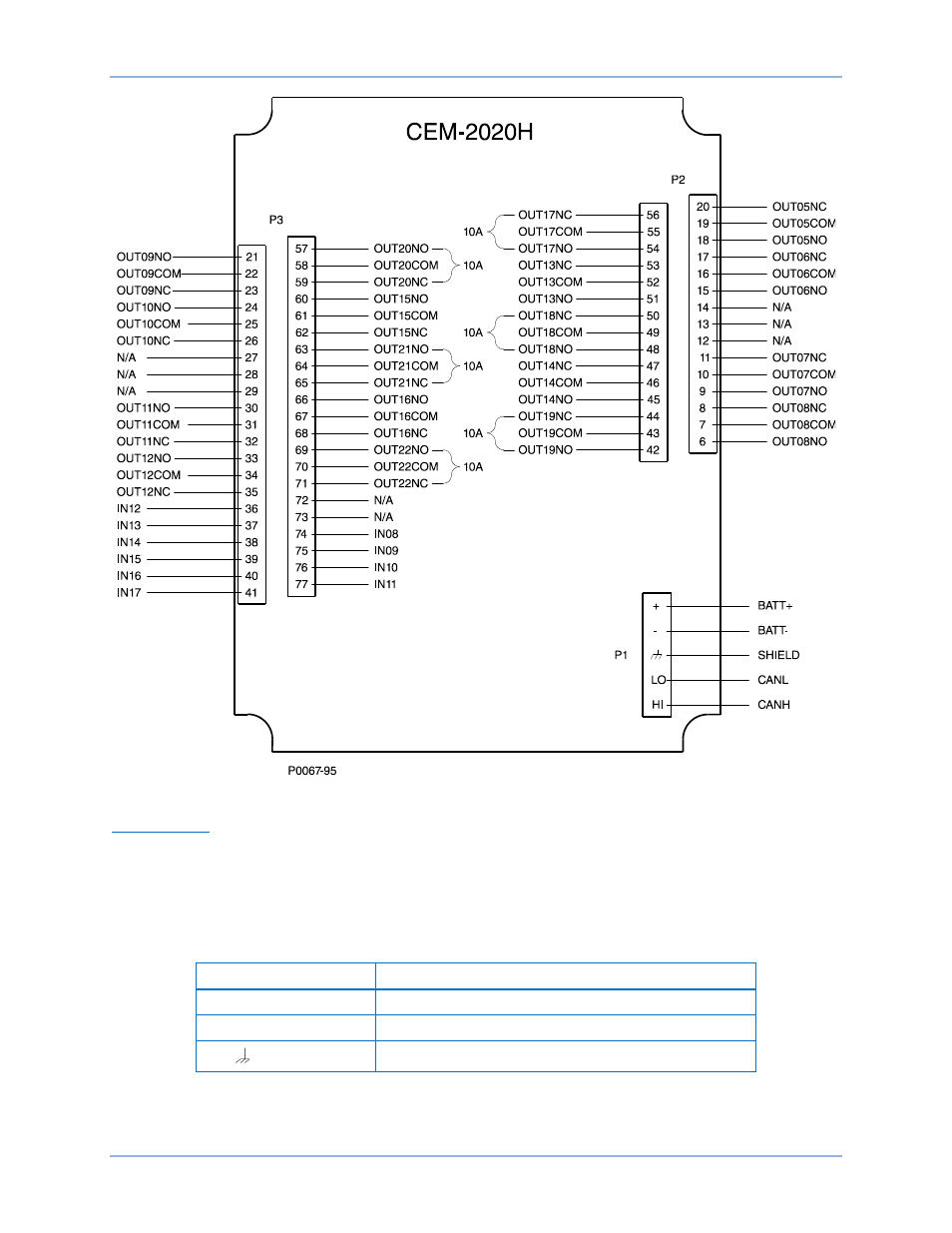

Figure 87. Terminaux d'entrées contacts et de sorties contacts du module CEM-2020H
Interface CAN
Ces terminaux garantissent une communication à haut de vitesse en utilisant le protocole SAE J1939
entre le module d'extension des contacts et le contrôleur DGC-2020ES. Les connexions entre le module
CEM-2020 et le contrôleur DGC-2020ES doivent être réalisées avec des câbles blindés à paires
torsadées. Les terminaux de l'interface CAN sont répertoriés dans le Tableau 33. Référez-vous à ce sujet
à la Figure 88 et à la Figure 89.
Tableau 33. Terminaux d'interface CAN
Terminal Description
P1- HI (CAN H) CAN connexion haute (fil jaune)
P1- LO (CAN L) CAN connexion basse (fil vert)
P1- (SHIELD) CAN connexion d'écoulement
DGC-2020ES CEM-2020
