9469270990 Rev C 71

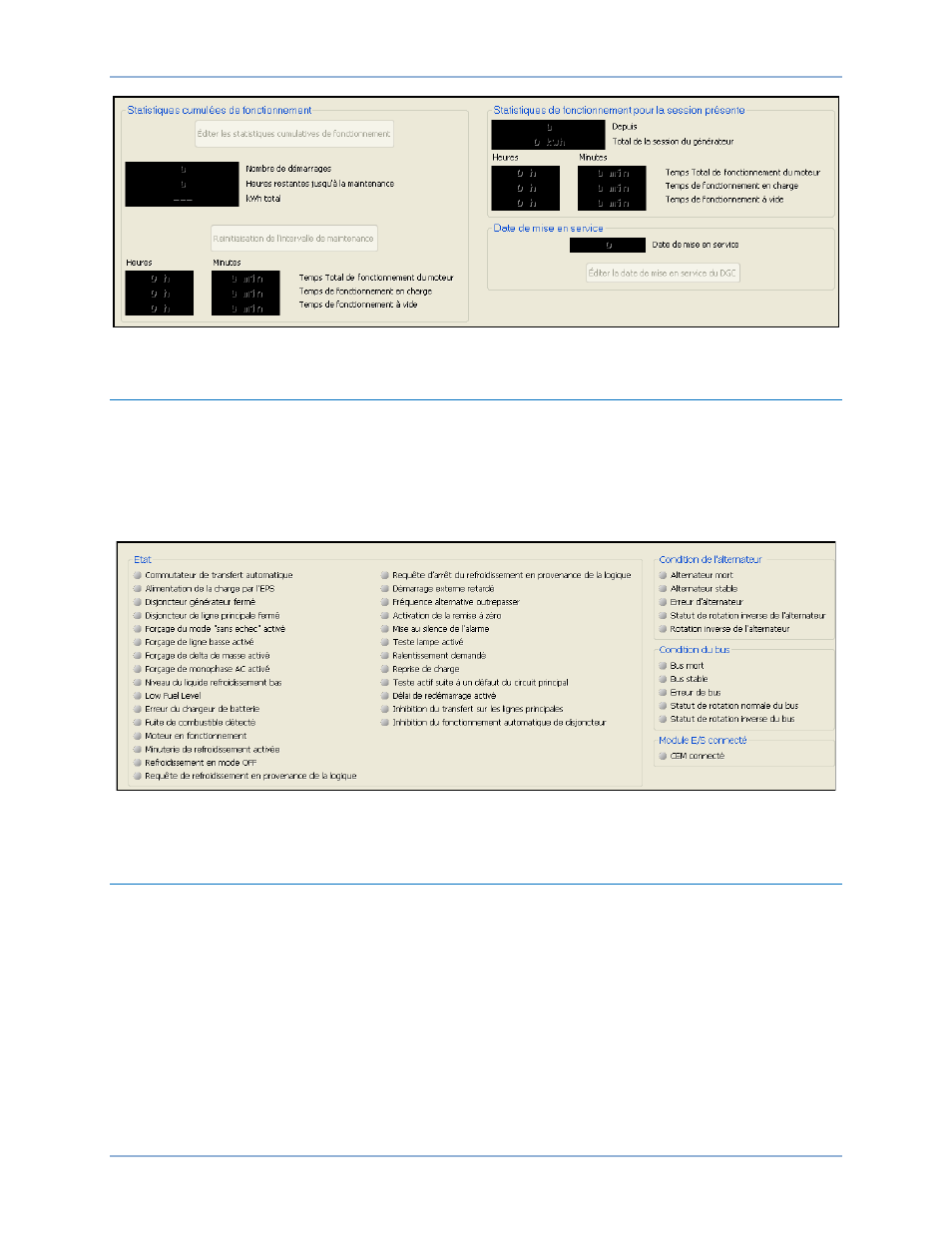

Figure 26. Explorateur des mesures, écran des Statistiques de fonctionnement
Indication concernant le statut
Cet écran indique l'état des disjoncteurs, des modes, des commutateurs et le statut des connexions E/S
(I/O). Ce statut est VRAI (TRUE) lorsque la LED de contrôle est rouge. Voir Figure 27.
Il est possible d'accéder à l’écran Statut par l'intermédiaire de l'Explorateur des mesures du logiciel
BESTCOMSPlus. Si vous utilisez le panneau de commande frontal, vous devez entrer la chaîne de
commande : Mesures > Statut des alarmes > Statut.
Figure 27. Explorateur de mesures, écran Statut
Entrées
Entrées contact
Cet écran indique le statut des entrées contact, des alarmes d'entrées contact, et des pré-alarmes
d'entrée contact. Ce statut est VRAI (TRUE) lorsque la LED de contrôle est rouge. Voir Figure 28.
L’écran des Entrées contact est disponible à partir de l'Explorateur des paramètres dans la catégorie des
Entrées du logiciel BESTCOMSPlus. Si vous utilisez le panneau de commande frontal, vous devez entrer
la chaîne de commande : Mesures > Statut des alarmes > Entrées.
DGC-2020ES Mesures
