9469270990 Rev C 73

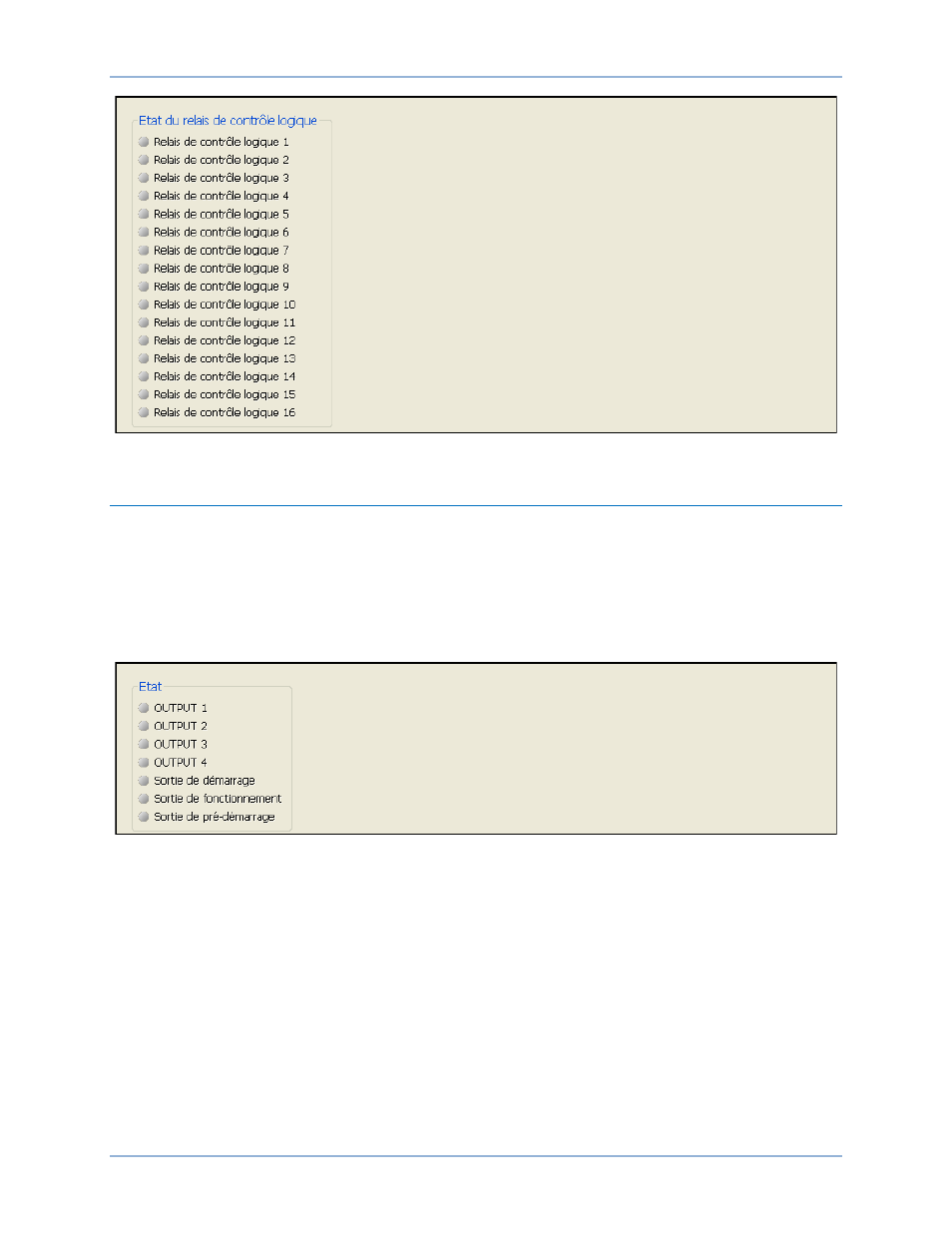

Figure 30. Explorateur des mesures, Entrées, écran des Relais de contrôle logique
Sorties
Sorties contacts
Cet écran indique le statut des sorties contact. Ce statut est VRAI (TRUE) lorsque la LED de contrôle est
verte. Voir Figure 31.
L’écran des Sorties contact est disponible à partir de l'Explorateur des paramètres dans la catégorie des
Entrées du logiciel BESTCOMSPlus. Si vous utilisez le panneau de commande frontal, vous devez entrer
la chaîne de commande : Mesures > Statut des alarmes > Entrées.
Figure 31. Explorateur des mesures, Sorties, écran des Sorties contacts
Sorties contact à distance
Lorsqu’un module d'extension des contacts CEM-2020 (Contact Expansion Module) est connecté, le
statut des sorties contact à distance est affiché sur cet écran. Ce statut est VRAI (TRUE) lorsque la LED
de contrôle est verte. Voir Figure 32.
L’écran des Sorties contact à distance est disponible à partir de l'Explorateur des paramètres dans la
catégorie des Entrées du logiciel BESTCOMSPlus. Si vous utilisez le panneau de commande frontal,
vous devez entrer la chaîne de commande : Mesures > Statut des alarmes > Sorties.
DGC-2020ES Mesures
