9469270990 Rev C 223

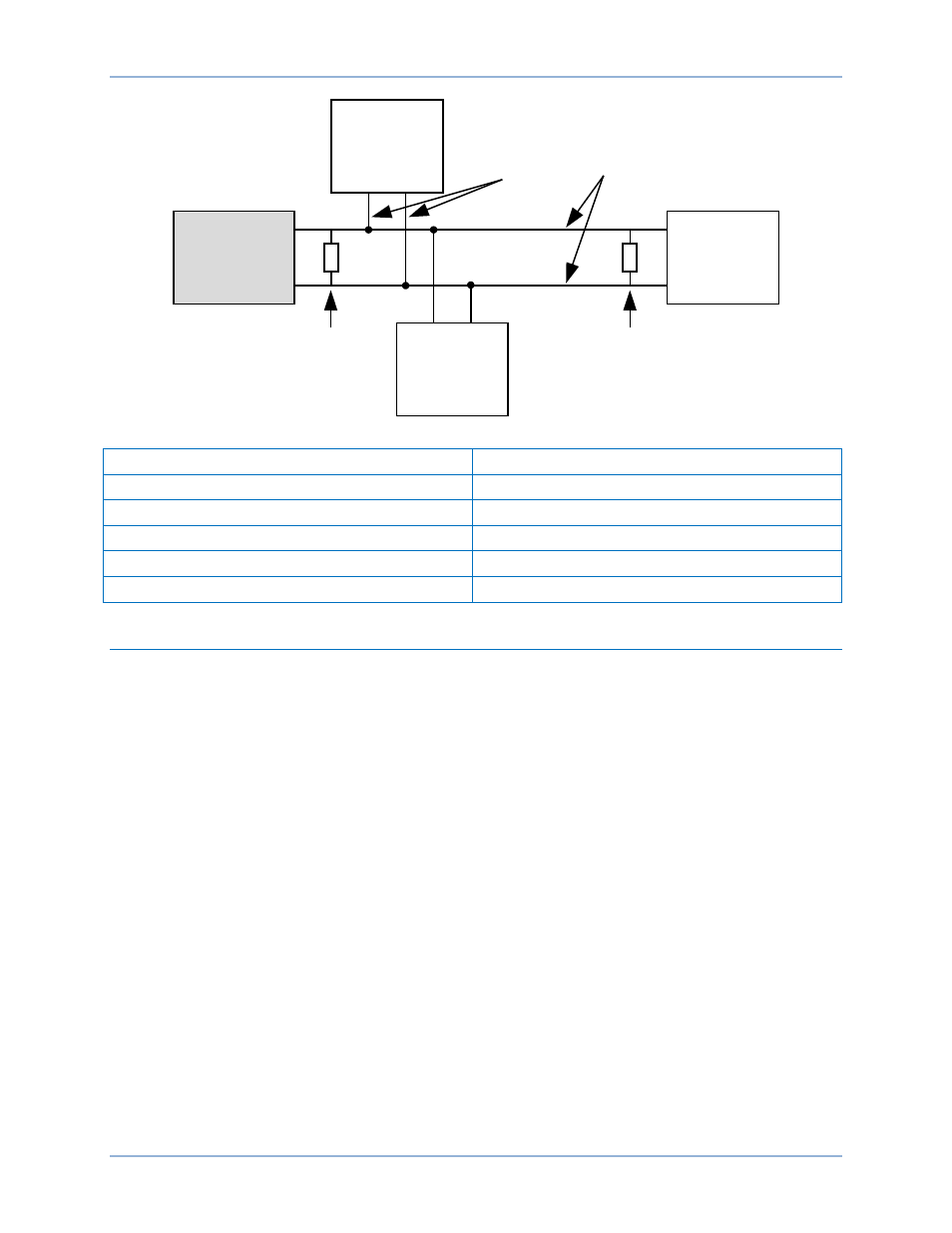

Figure 89. Interface CAN avec module DGC-2020ES offrant une extrémité de bus
English Français
Other device Autre dispositif
Optional Optionnel
Engine Moteur
Termination Terminaison
Stub Extrémité
Configuration des entrés contacts
Le module CEM-2020 offres 10 entrées contact. Chacune des 10 entrées contacts peut être
indépendamment configurée pour annoncer une alarme ou une pré-alarme lorsque l'entrée détecte une
fermeture de contact. Un délai paramétrable par l'utilisateur peut être configuré pour retarder la détection
d'une entré contact. L'ensemble des entrés sont, par défaut, configurées de telle façon qu'elles ne
déclenchent pas une alarme ou une pré-alarme.
Pour permettre une identification plus simple des entrés contacts, une désignation personnalisée par
l'utilisateur peut être attribué à chaque entrée.
Les contacts peuvent être reconnus soit de façon permanente, soit uniquement lorsque le moteur est en
fonctionnement (tourne).
Les entrées contacts à distance sont intégrées dans un schéma logique programmable BESTlogicPlus en
les sélectionnant à partir du groupe E/S (I/O) dans le logiciel BESTlogicPlus. Consultez le chapitre
BESTlogicPlus pour obtenir de plus amples détails à ce sujet.
Le statut des entrés contacts à distance est disponible au niveau de la logique programmable du logiciel
BESTlogicPlus lorsque la valeur « aucune » est sélectionnée comme Configuration d'alarme.
L’écran des Entrées contact à distance est disponible à partir de l'Explorateur des paramètres dans la
catégorie des Entrées programmables du logiciel BESTCOMSPlus. Si vous utilisez le panneau de
commande frontale, entrez la chaîne de commande suivante : Paramètres > Entrées programmables >
Entrées configurables. L’écran Entrées contact à distance du logiciel BESTCOMSPlus est illustré par la
Figure 90.
DGC-2020ES
Other
Devices
P0067-85
Engine
120 ohm
Termination
CAN-H
CAN-L
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
DGC-2020ES CEM-2020
