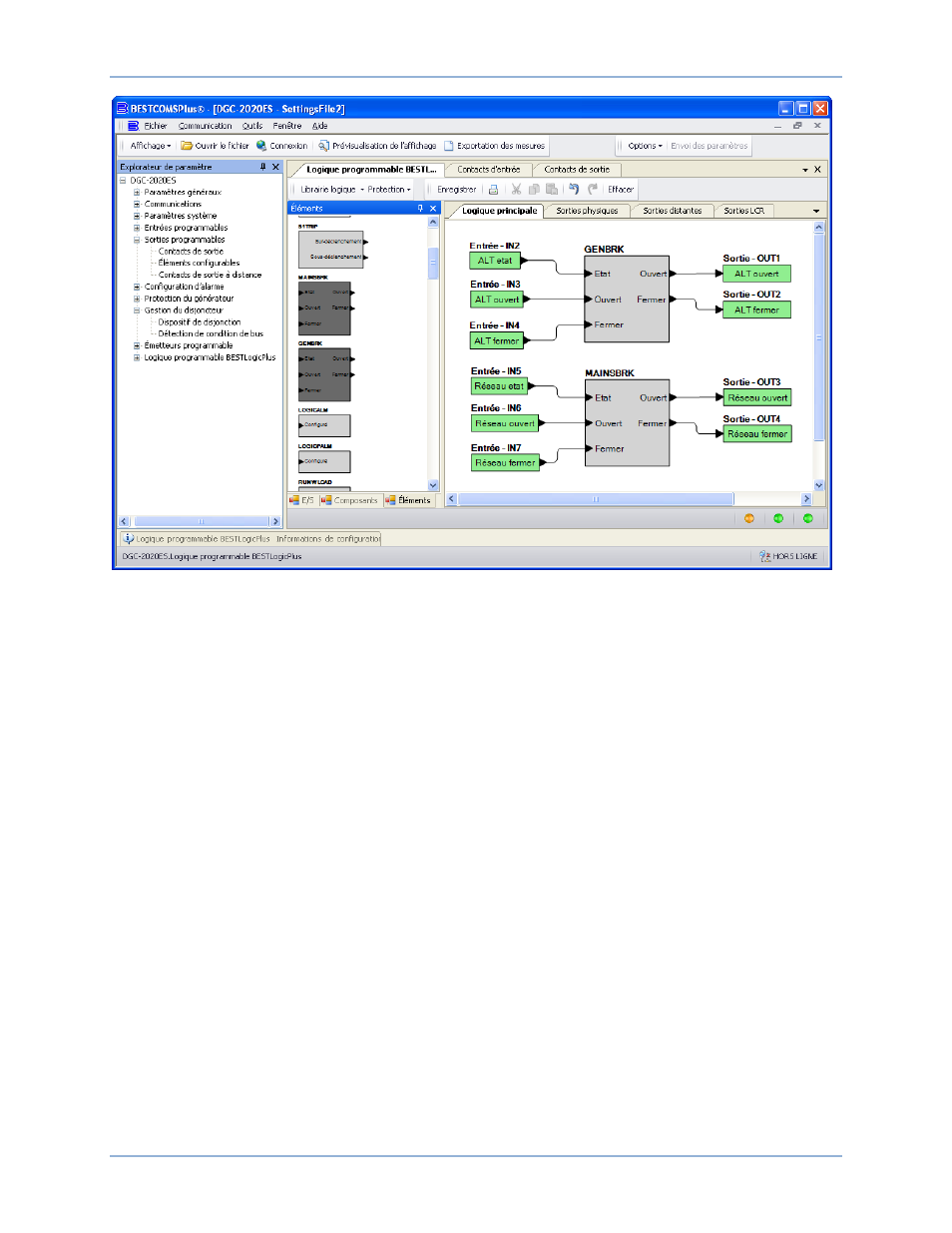

Figure 15. Explorateur des paramètres, écran de Logique programmable BESTlogicPlus
1. Disjoncteur de l'alternateur
a. Déplacez l’élément du Disjoncteur de l'alternateur dans le diagramme logique.
b. Connectez l'élément des sorties d'ouverture et de fermeture aux sorties contacts devant
piloter le disjoncteur.
c. Connectez l'entrée physique ou l'entrée à distance qui a le statut de disjoncteur (fermé, si le
disjoncteur est fermé ; ouvert si le disjoncteur est ouvert) à l'entrée de Statut de l'élément de
disjonction. Cette méthode est la seule permettant d'indiquer le statut d'un disjoncteur au
contrôleur DGC-2020ES.
d. Si il est nécessaire de disposer d’entrées physiques pouvant déclencher une requête de
commandes d’ouverture et de fermeture du disjoncteur, vous devez connecter les entrées
souhaitées aux entrées des commandes d'ouverture et de fermeture de l'élément de
disjonction. Ces entrées doivent être pulsées. Si ces deux entrées sont fermées au même
moment, le disjoncteur ne changera pas son état. Si il n'est pas nécessaire de disposer
d'entrées pour des commandes de disjonction, vous devez connecter un objet d’entrée de
« Logique 0 » aux entrées de commandes de fermeture et d'ouverture du bloc de disjonction.
2. Disjoncteur des lignes principales (si configuré)
a. Déplacez l’élément du Disjoncteur des lignes principales dans le diagramme logique.
b. Connectez l'élément des sorties d'ouverture et de fermeture aux sorties contacts devant
piloter le disjoncteur.
c. Connectez l'entrée physique ou l'entrée à distance qui a le statut de disjoncteur (fermé, si le
disjoncteur est fermé ; ouvert si le disjoncteur est ouvert) à l'entrée de Statut de l'élément de
disjonction. Cette méthode est la seule permettant d'indiquer le statut d'un disjoncteur au
contrôleur DGC-2020ES.
