160 9469270990 Rev B

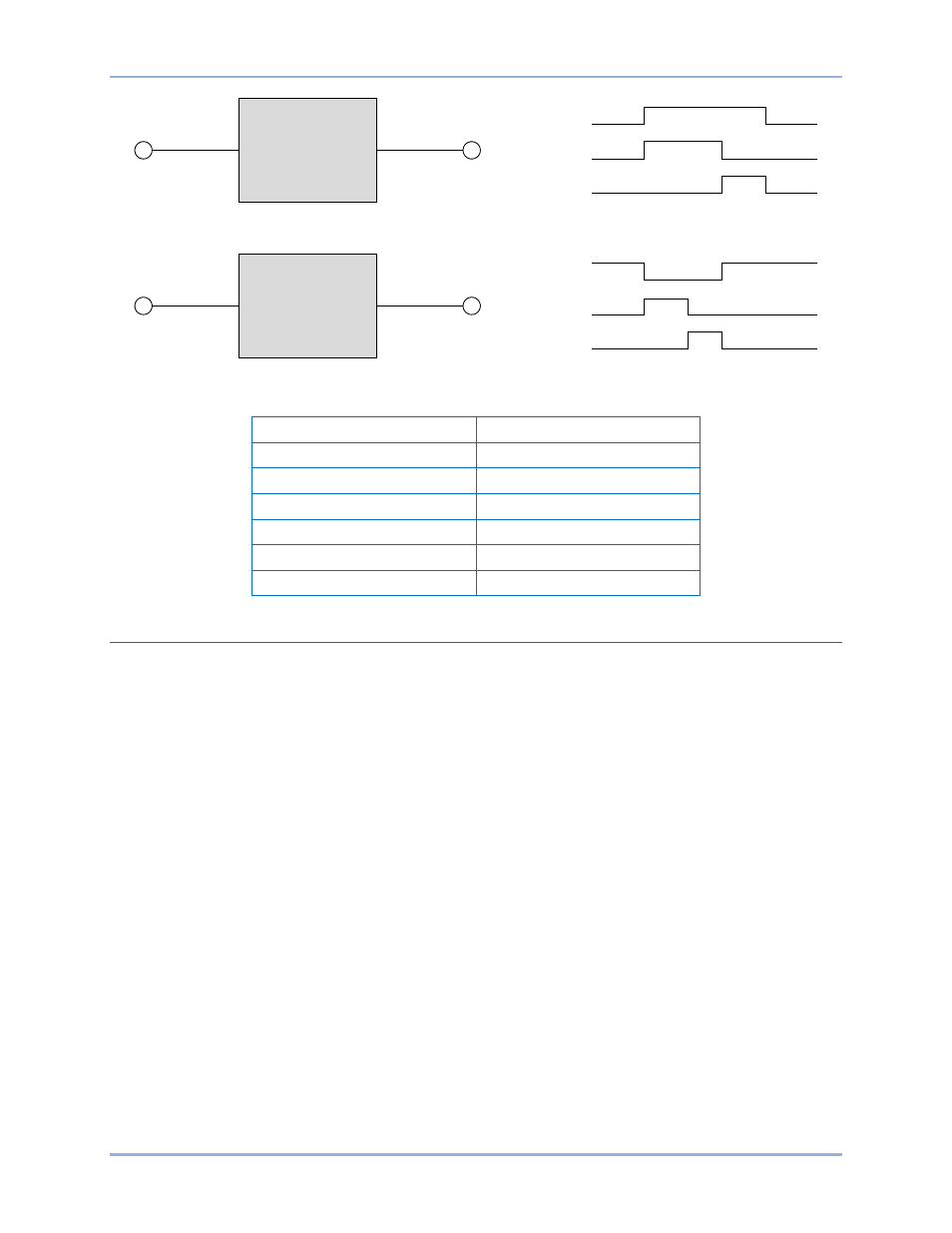

Figure 64. Blocs de minuterie logiques de détection et de décrochage
English Français
Initiate Initiateur
Output Sortie
Pickup timer Minuterie de détection
Dropout timer Minuterie de
Pickup time Temps de détection
Dropout time Temps de décrochage
Simulateur logique hors ligne
Le simulateur logique hors ligne vous permet de modifier l'état de divers éléments logiques afin d'illustrer
la manière dont l'état parcourt le système. Avant d'exécuter le simulateur logique, vous devez cliquer sur
le bouton Enregistrer de la barre d'outils BESTlogicPlus pour enregistrer la logique en mémoire. Les
modifications apportées à la logique (autres que le changement d'état) sont désactivées lorsque le
simulateur est activé. Pour sélectionner les couleurs, cliquez sur le bouton Options de la barre d'outils
BESTlogicPlus. Par défaut, la logique 0 est rouge et la logique 1 est verte. Double-cliquez sur un élément
logique afin d'en modifier l'état.
Un exemple de simulateur logique hors ligne est présenté dans la Figure 65. La sortie 1 correspond à
Logique 0 (rouge) lorsque le commutateur virtuel 1 est Logique 0 (rouge) et la valeur fixe 1 à Logique 1
(vert).
Initiate
Pickup Time
Output
Initiate
Dropout Time
Output
Pickup
Timer
Dropout
Timer
Output
Output
Initiate
Initiate
P0048-03
BESTlogic
™Plus
DGC-2020ES
