Les données de diagnostics du moteur peuvent également être consultées si celles-ci sont disponibles.
L'interface CAN supporte les protocoles suivants :
•
Le protocole SAE J1939 – La pression d’huile, la température du liquide de refroidissement et les
données relatives à la vitesse moteur sont reçues à partir de l'unité ECU. La fonction DTC
(Diagnostic Trouble Codes) contribue également au diagnostic de toute erreur au niveau du
moteur. Les codes DTC sont affichés sur le panneau de commande frontal du contrôleur DGC-
2020ES et peuvent être obtenu en utilisant le logiciel BESTCOMSPlus.
•
Protocole MTU – Dans le cas des contrôleurs DGC-2020ES connectés à un groupe électrogène
équipé d'un moteur MTU, les unités ECU reçoivent les valeurs de pression d’huile et de vitesse
du moteur à partir du contrôleur de celui-ci, ainsi que les différentes alarmes et pré-alarmes
spécifiques aux moteurs MTU. Le contrôleur DGC-2020ES permet également de rechercher et
d'afficher les codes de défaut d'activité générés par l'unité ECU du moteur MTU.
Numéro de style
Les contrôleurs DGC-2020ES standards sont identifiés par un numéro de style consistant en une
combinaison de lettres et de chiffres qui indiquent les caractéristiques électriques et techniques de ces
contrôleurs. Le numéro de modèle et le numéro de style indiquent les options dont dispose un contrôleur

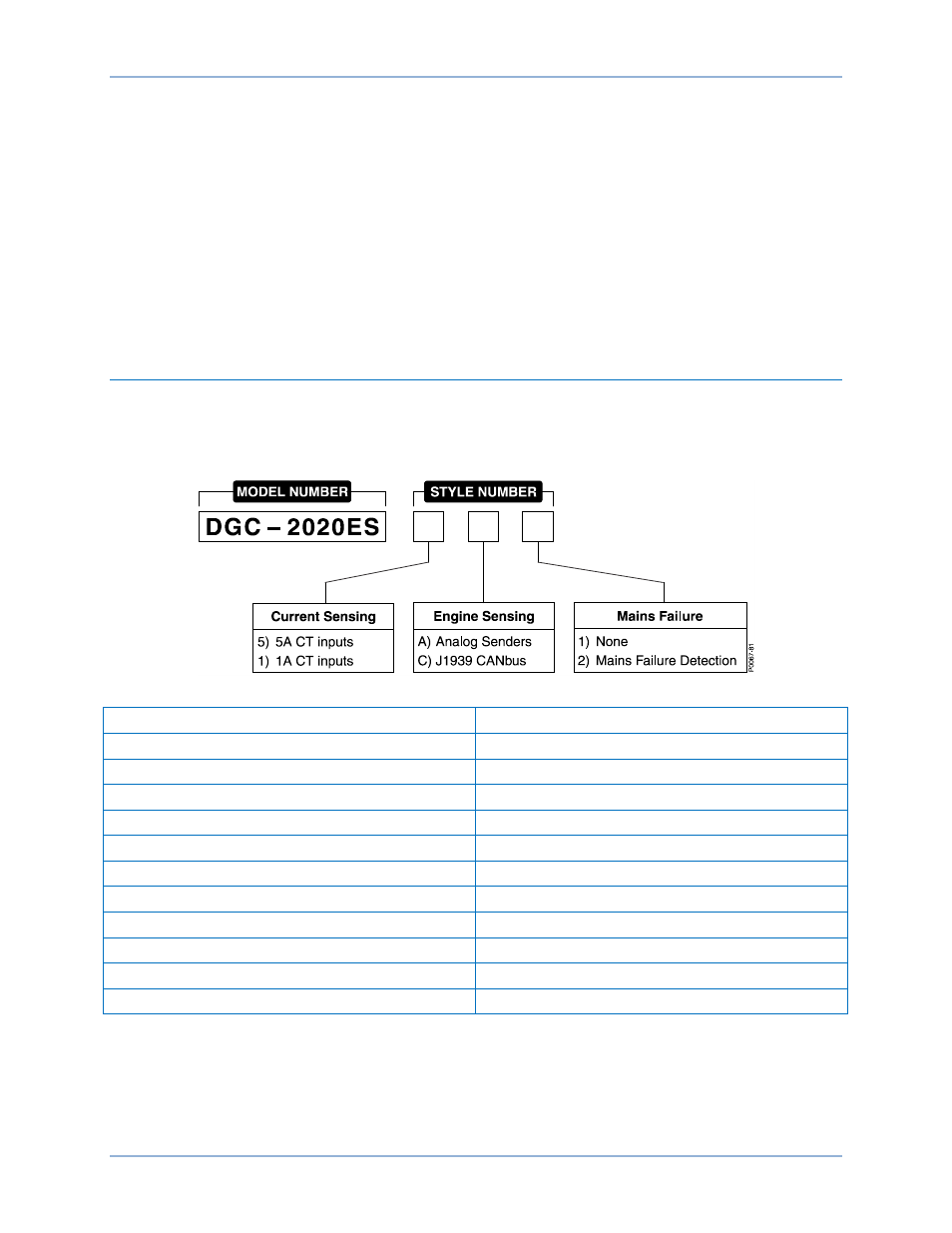

spécifique. Figure 1 Illustration de la composition du numéro d'identification du contrôleur DGC-2020ES
Figure 1. Composition du numéro de style du contrôleur DGC-2020ES.
English Français
Model Number Numéro de modèle
Style Number Numéro de style
Current Sensing Mesure de l'intensité
5 A CT inputs 5 Aac sur les entrées de mesure de l'intensité
1 A CT inputs 1 Aac sur les entrées de mesure de l'intensité
Engine Sensing Mesure de moteur
Analog Senders Capteurs analogiques
J1939 CANbus J1939 CANbus
Mains Failure Erreur sur les lignes principales
None Aucun
Mains Failure Detection Détection d’erreur sur les lignes principales
Par exemple, un contrôleur DGC-2020ES ayant le numéro de style 5A2, dispose des caractéristiques et
des fonctions suivantes :
5 5 Aac sur les entrées de mesure de l'intensité
A Capteurs analogiques
2
Détection d’erreur sur les lignes principales
