222 9469270990 Rev C
Note
1. Si le module CEM-2020 offre une extrémité de bus J1939, un
résistor de 120
Ω, ½ watt, doit être installé en terminaison des
terminaux P1- LO (CANL) et P1- HI (CANH).
2. Si le module CEM-2020 ne fait pas partie du bus J1939, le
raccord connectant le contrôleur CEM-2020 au bus ne doit pas
excéder 914 mm (3 ft.) de long.
3. La longueur maximum du bus, à l'exclusion des raccords, ne doit
pas dépasser 40 m (131 ft.).
4. L’écoulement J1939 (blindé) doit être raccordé à la terre à un seul
endroit. Si il existe un autre point de mise à la terre, il ne faut pas
connecter l'écoulement au contrôleur CEM-2020.

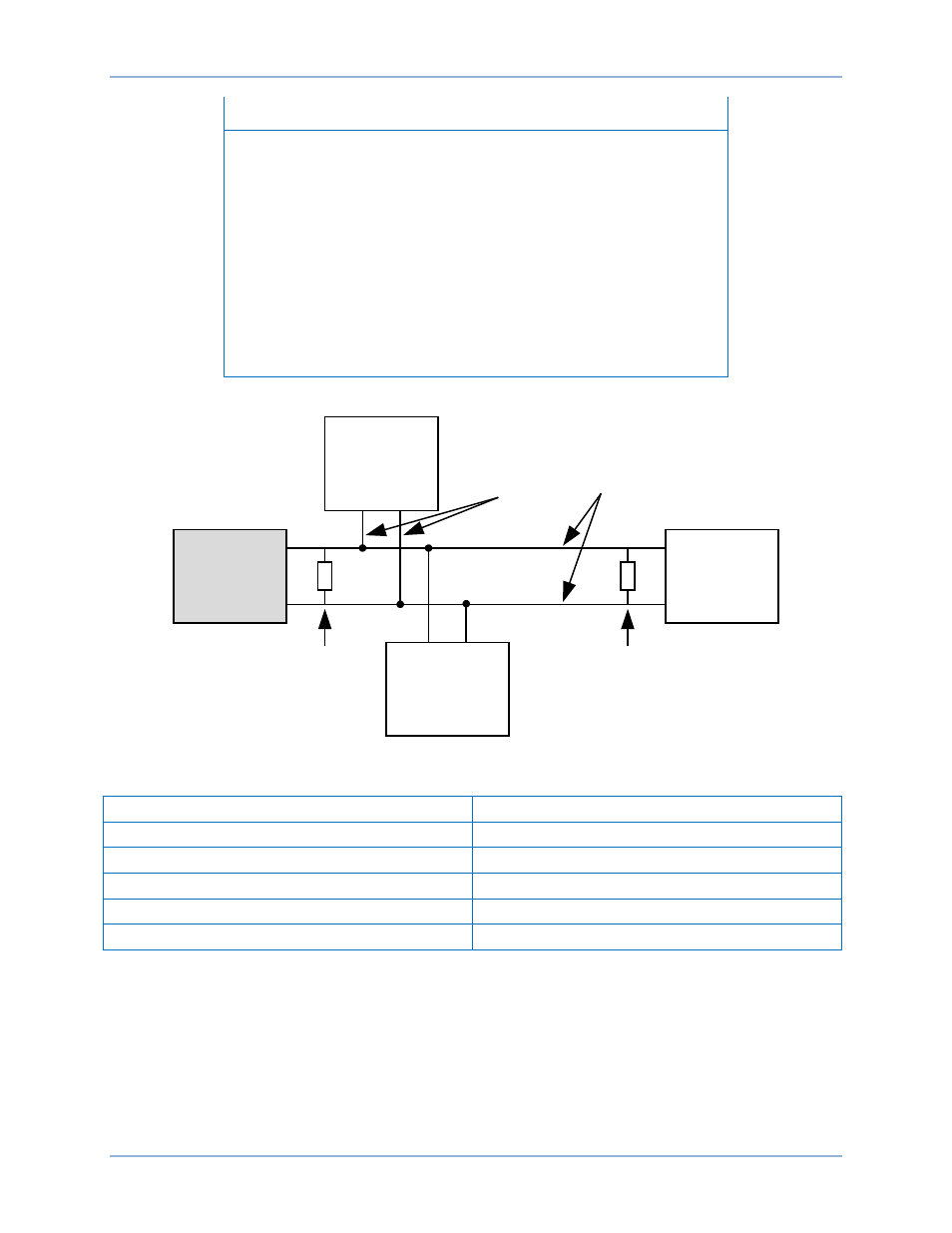

Figure 88. Interface CAN avec module CEM-2020 offrant une extrémité de bus
English Français
Other device Autre dispositif
Optionnal Optionnel
Engine Moteur
Termination Terminaison
Stub Extrémité
DGC-2020ES
CEM-2020
(Optional)
P0067-96
Engine
120 ohm
Termination
CAN-H
CAN-L
Other
Devices
120 ohm
Termination
Bus
Stub
CEM-2020 DGC-2020ES
