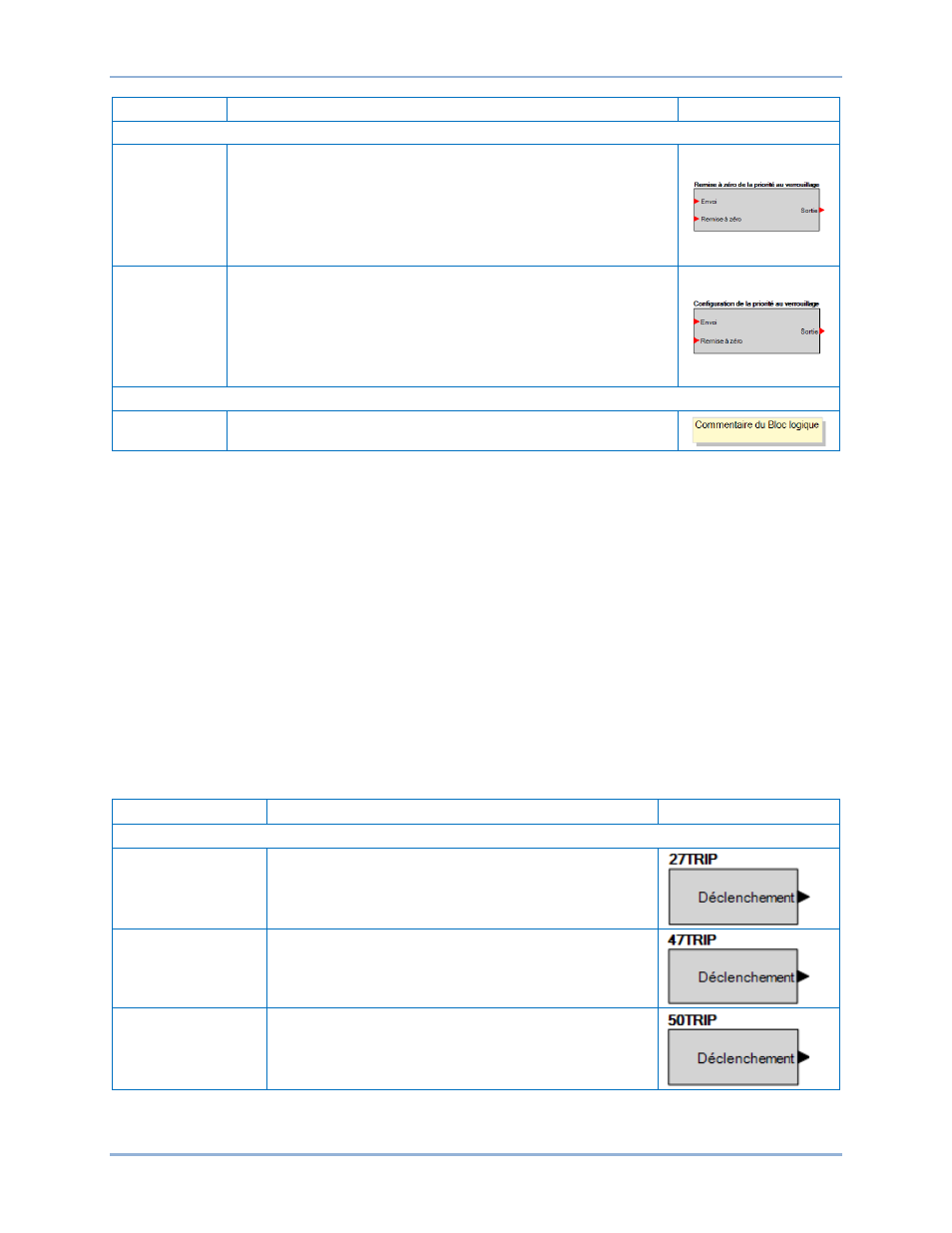

146 9469270990 Rev B
Nom Description Symbole
Systèmes de verrouillage
Remise à zéro
de la priorité au
verrouillage Lorsque l'entrée de Configuration est « ON », et que l'entrée de
Remise à zéro est « OFF », le système de verrouillage passe à l'état
SET (ON). Lorsque l'entrée de Configuration est « OFF », et que
l'entrée de Remise à zéro est « ON », le système de verrouillage
passe à l'état RESET (OFF). Si les deux entrées (SET et RESET)
sont à l'état « ON » en même temps, une remise à zéro de la priorité
au verrouillage fait passer le système à l'état RESET (OFF).
Configurer la
priorité au
verrouillage Lorsque l'entrée de Configuration est « ON », et que l'entrée de
Remise à zéro est « OFF », le système de verrouillage passe à l'état
SET (ON). Lorsque l'entrée de Configuration est « OFF », et que
l'entrée de Remise à zéro est « ON », le système de verrouillage
passe à l'état RESET (OFF). Si les deux entrées (SET et RESET)
sont à l'état « ON » en même temps, une priorité au verrouillage fait
passer le système à l'état SET (ON).
Autres fonctions
Block de
commentaire(s) Indication des commentaires de l’utilisateur.
Éléments
Ce groupe contient des éléments pour les fonctions 27, 47, 50, 59, et 81.
Il contient également des éléments pour les fonctions suivantes : Disjoncteur général, Disjoncteur
principal, Alarme logique, Pré-alarme logique, Éléments configurables, Mode AUTO, Mode OFF, Mode
RUN, Fonctionnement avec charge, Moteur en marche, Fonction ATS, Inhibition du fonctionnement,
Inhibition du test, Sortie de pré-démarrage, Sortie de démarrage, Sortie de fonctionnement, Requête
tarée du refroidissement, Demande de refroidissement, Délai de démarrage externe, Contournement du
délai de démarrage, Forçage de fréquence alternative, Erreur du test des lignes principales, Reprise de
charge, Alimentation de la charge par l'EPS, Commutateur de la demande de vitesse MTU, Remise à
zéro du silence alarme, Test de la lampe témoin, Requête de ralenti, Pré-alarme de bas niveau de
carburant, Régénération manuelle du filtre à particule pour moteurs diesels, Inhibition de la régénération
du filtre à particule pour moteurs diesels, Arrêt d'urgence, Augmentation de la vitesse, Réduction de la
vitesse, MTU Coupure cylindre désactivée, et Inhibition du fonctionnement automatique de disjoncteur à
partir du PLC.
Le Tableau 25 donne la liste des noms et des descriptions des éléments du groupe Éléments.
Tableau 25. Groupe Éléments, noms et descriptions
Nom Description Symbole
Protection
27TRIP Vrai si la fonction de sous-tension 27-1 est dans une
condition de DÉCLENCHEMENT. Connexion à une autre
entrée de bloc logique.
47TRIP Vrai si la fonction de déséquilibre de phase 47 est dans une
condition de DÉCLENCHEMENT. Connexion à une autre
entrée de bloc logique.
50TRIP Vrai si la fonction de surintensité 50 est dans une condition
de DÉCLENCHEMENT. Connexion à une autre entrée de
bloc logique.
