72 9469270990 Rev B

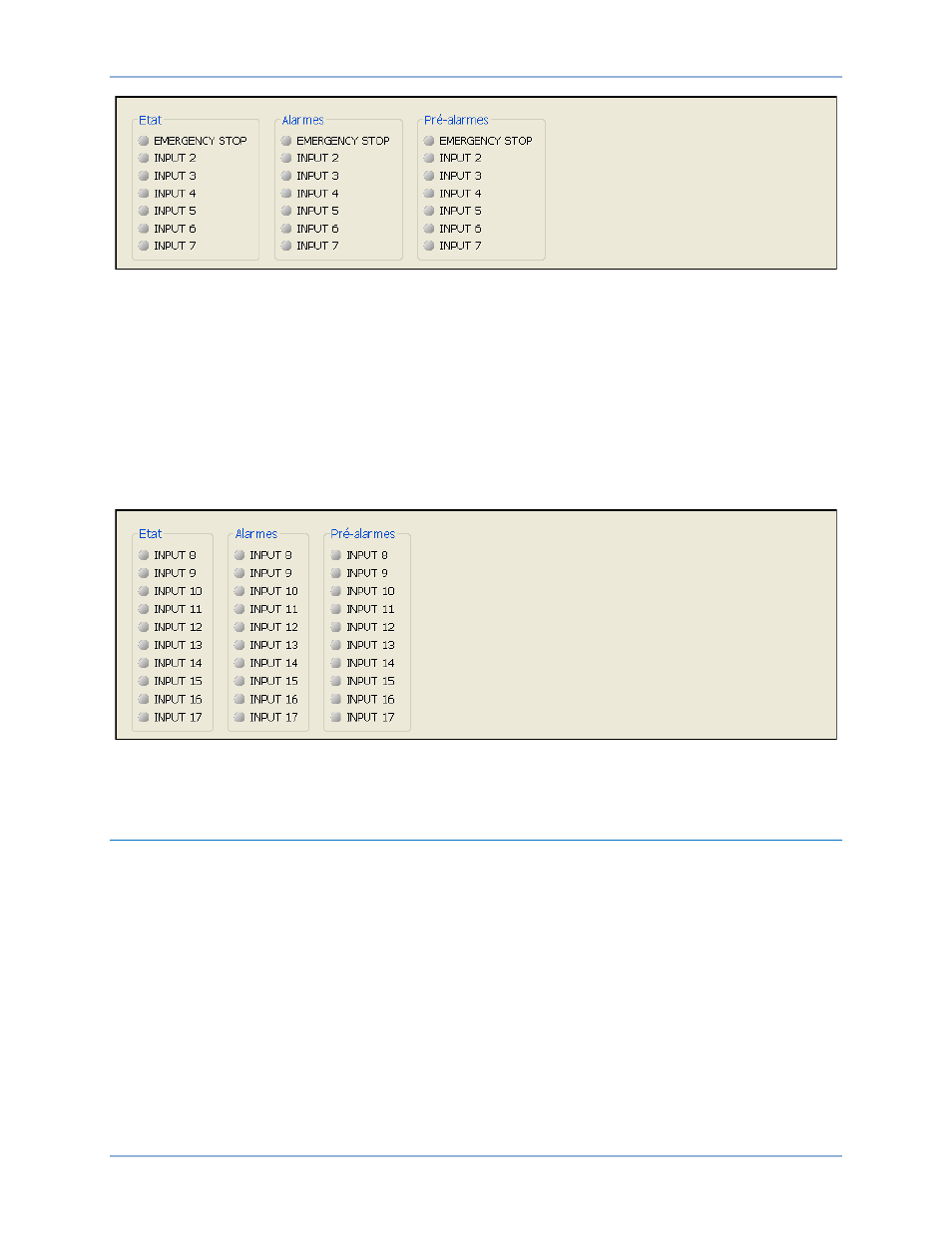

Figure 28. Explorateur des mesures, Entrées, écran des Entrées contacts
Entrées contact à distance
Lorsqu’un module d'extension des contacts CEM-2020 (Contact Expansion Module) est connecté, le
statut des entrées contact à distance, des alarmes des entrées contact à distance configurables et des
pré-alarmes des entrées contact à distance sont affichées sur cet écran. Ce statut est VRAI (TRUE)
lorsque la LED de contrôle est rouge. Voir Figure 29.
L’écran des Entrées contact à distance est disponible à partir de l'Explorateur des paramètres dans la
catégorie des Entrées du logiciel BESTCOMSPlus. Si vous utilisez le panneau de commande frontal,
vous devez entrer la chaîne de commande : Mesures > Statut des alarmes > Entrées.
Figure 29. Mesures, Entrées, écran des Entrées contact à distance
Relais de contrôle logique
Cet écran indique le statut des relais de contrôle logique. Ce statut est VRAI (TRUE) lorsque la LED de
contrôle est verte. Voir Figure 30.
L’écran des Relais de contrôle logique est disponible à partir de l'Explorateur des paramètres dans la
catégorie des Entrées du logiciel BESTCOMSPlus. Si vous utilisez le panneau de commande frontal,
vous devez entrer la chaîne de commande : Mesures > Statut des alarmes > Relais de contrôle logique.
Mesures DGC-2020ES
