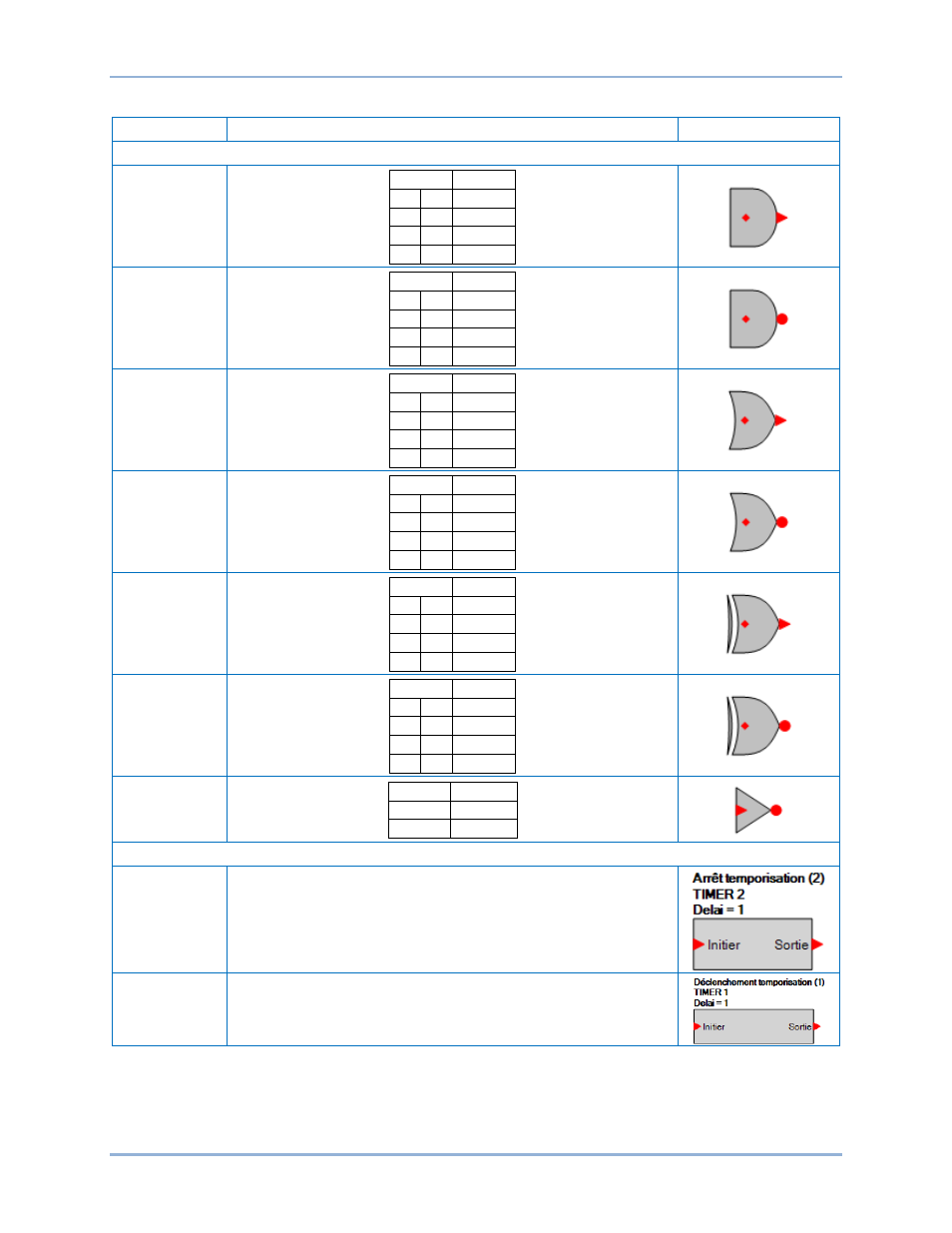

Tableau 24. Groupe Composants, noms et descriptions
Nom
Description
Symbole
Passerelles logique
AND
Entrée
Sortie
0
0
0
0
1
0
1
0
0
1
1
1
NAND
Entrée
Sortie
0
0
1
0
1
1
1
0
1
1
1
0
OR
Entrée
Sortie
0
0
0
0
1
1
1
0
1
1
1
1
NOR
Entrée
Sortie
0
0
1
0
1
0
1
0
0
1
1
0
XOR
Entrée
Sortie
0
0
0
0
1
1
1
0
1
1
1
0
XNOR
Entrée
Sortie
0
0
1
0
1
0
1
0
0
1
1
1
NOT
(ONDULEUR)
Entrée
Sortie
0
1
1
0
Minuterie de détection et d'abandon
Minuterie de
décrochage
Cette minuterie est utilisée pour paramétrer un délai dans la logique.
Pour de plus amples informations, référez-vous au chapitre
Programmer BESTlogicPlus, Minuteries de détection et de
décrochage, ci-après dans cette section.
Minuterie de
détection
Cette minuterie est utilisée pour paramétrer un délai dans la logique.
Pour de plus amples informations, référez-vous au chapitre
Programmer BESTlogicPlus, Minuteries de détection et de
décrochage, ci-après dans cette section.
