114 9469270990 Rev C
connexions CANbus. Les terminaux CANbus sont les seuls connexions communes (Figure 50) entre le
contrôleur DGC-2020ES et les modules CEM-2020. Consultez le chapitre consacré au module CEM-
2020 pour obtenir de plus amples informations à ce sujet.
Référez-vous au chapitre détaillant le fonctionnement des Terminaux et connecteurs pour obtenir de plus
en plus détails sur les connexions CANBus du contrôleur DGC-2020ES.

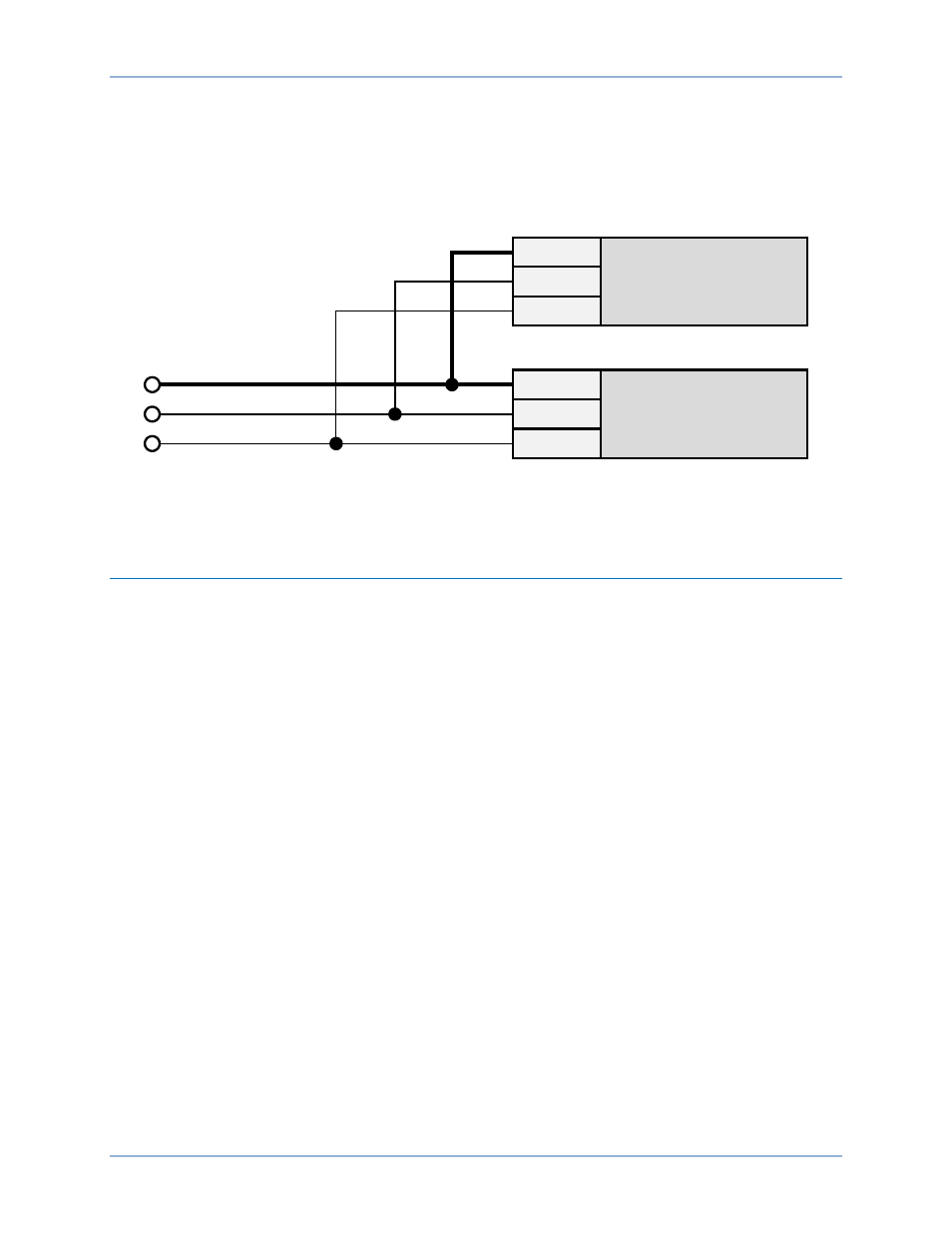

Figure 50. Connexions CAN pour les dispositifs DGC-2020ES et CEM-2020
Installation dans le cas de systèmes homologués CE
Pour répondre à l'homologation CE, il peut être nécessaire de tirer les fils de mesure de la tension et de
l'intensité séparément des autres fils.
P0067-87
CEM-2020
DGC-2020ES
CANH
CANL
GND/SHIELD
GND
CANH
CANL
GND
CANH
CANL
Connexions typiques DGC-2020ES
