Montage
Les contrôleurs DGC-2020ES sont livrés dans des cartons particulièrement robustes pour prévenir de
tout dommage lors du transport et de la livraison. Pensez à contrôler que le numéro de pièce livrée
correspond au numéro de pièce commandée lors de la réception de votre commande. Contrôlez la
présence de dommages éventuels. Dans le cas où vous devriez constater de tels dommages, effectuez
une réclamation auprès du transporteur et contactez votre représentant Basler Electric à ce sujet.
Dans le cas où l'unité ne devait pas être immédiatement installée, stockez celle-ci dans son emballage de
transport d’origine et dans un endroit libre de toute humidité et contamination poussiéreuse.
Caractéristiques matérielles
Le panneau frontal est conçu pour être résistant à l'humidité, au brouillard salin, à la poussière, aux
salissures et aux produits chimiques. Les contrôleurs DGC-2020ES s'installent en utilisant les quatre
goujons fixes 10-24. Le couple appliqué lors du montage de ces dispositifs ne doit pas dépasser la limite
de 20 in-lb (2.2 Nm).
Dimensions
La découpe du panneau et les dimensions de perçages sont illustrées par la Figure 42. Les dimensions
générales sont représentées par la Figure 43. Toutes les dimensions sont indiquées en pouces (inch)
avec une indication métrique en millimètres entre parenthèses.

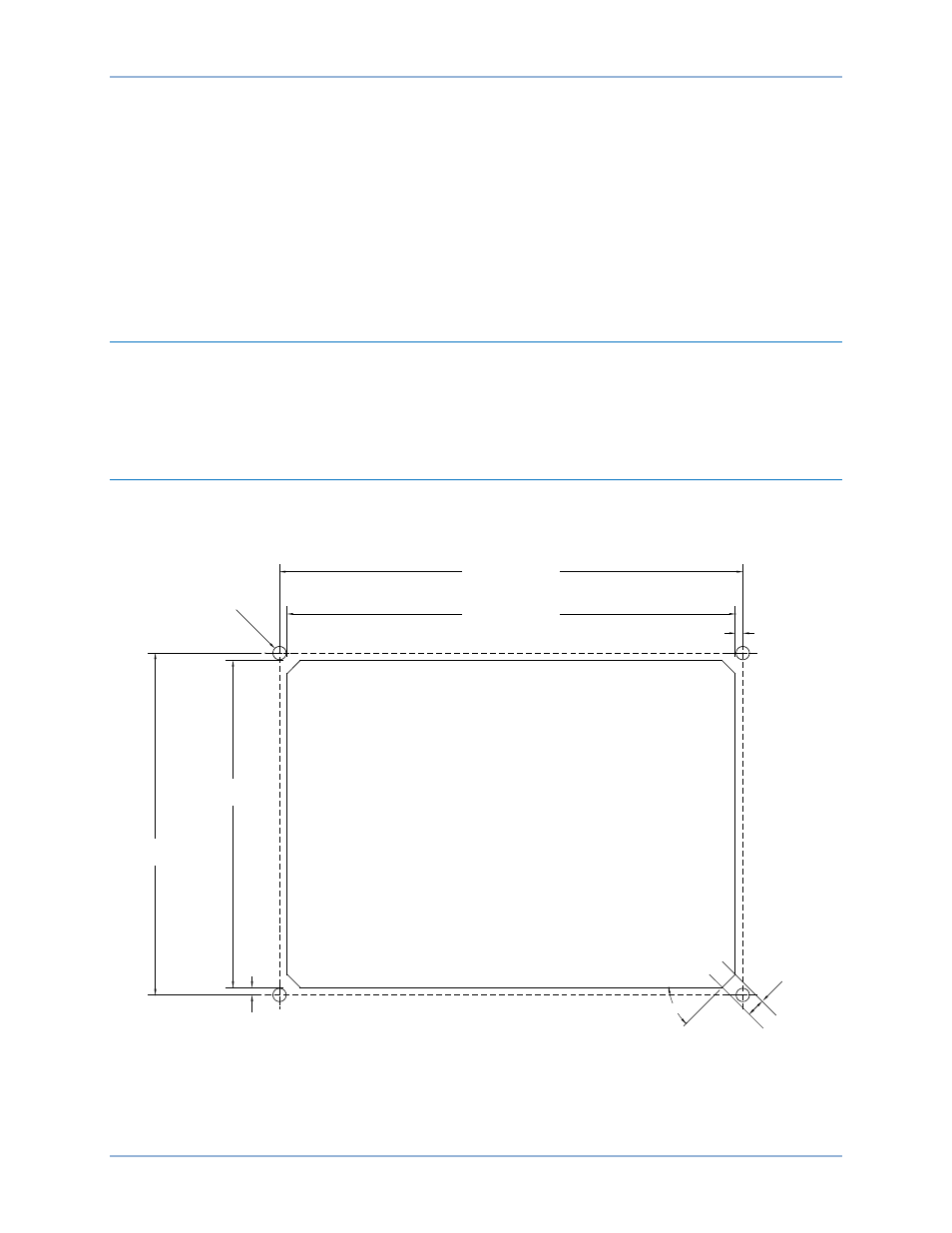

Figure 42. Découpe du panneau et dimensions de perçage
P0067-98
7.433 (188.8) max
7.393 (187.8) min
7.635 (194.0) max
7.615 (193.4) min
5.635 (143.2) max
5.615 (142.6) min
5.433 (138) max
5.393 (137) min
0.218 (5.5) diameter
CUTOUT
0.242 (6.2) max
0.182 (4.6) min
0.242 (6.2) max
0.182 (4.6) min
0.320 (8.1) max
0.280 (7.1) min
45°
