64 9469270990 Rev C
•
Détection 81U
•
Détection 81O
Les paramètres suivants répondent à l'unité native de Volts secondaires, et les données nominales
associées à ces paramètres sont les Volts nominaux secondaires (de l’écran Paramètres système,
Données nominales).
•
Tension d'inhibition 81U
L’écran Fréquence est accessible à partir de l'Explorateur des paramètres BESTCOMSPlus dans la
catégorie Protection de l'alternateur, Tension. Si vous utilisez le panneau de commande frontal, vous
devez entrer la séquence de commande suivante : Paramètres > Protection de l'alternateur > Fréquence
81 O/U. L’écran des Fréquences du logiciel BESTCOMSPlus est illustré par la Figure 20.

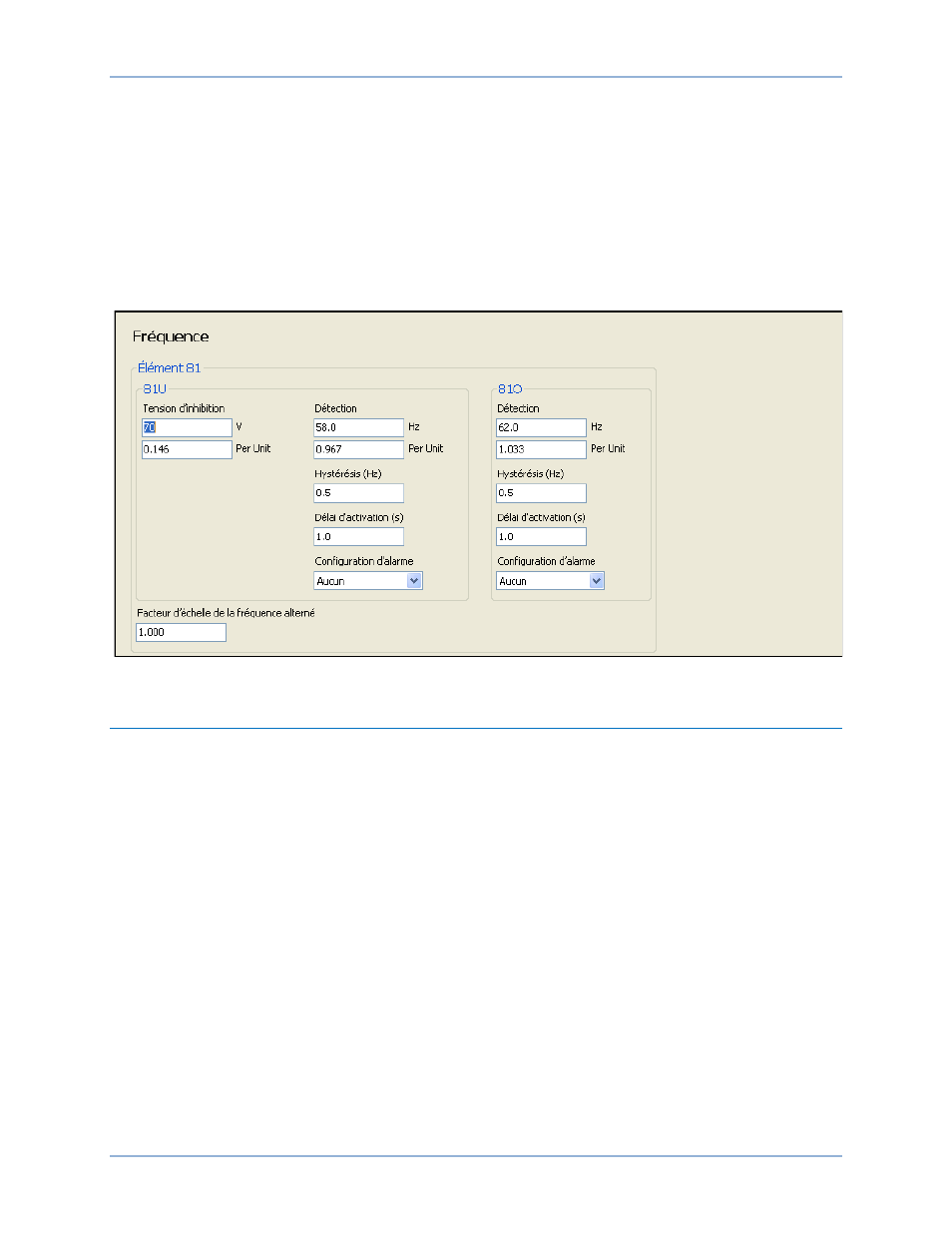

Figure 20. Explorateur de paramètres, Protection de l’alternateur, Fréquence, Fréquence (81)
Surintensité
Deux groupes de paramètres de surintensité sont disponibles pour chaque élément : Le premier groupe
concerne les connexions triphasées de l'alternateur, et le second les connexions monophasées. Le
paramètre de détection renseigné est basé sur le côté CT secondaire. Lorsqu’une entrée contact de
forçage monophasée est reçue par le contrôleur DGC-2020ES, les paramètres de protection contre la
surintensité commutent et passent automatiquement des paramètres triphasés au paramètre monophasé
de protection contre la surintensité.
Lorsque l’une des intensités de phase augmente au-dessus du paramètre de sélection pour une durée
égale ou supérieure au délai de surintensité paramétré, une condition de surintensité est annoncée. Une
annonce de surintensité peut être définie par l'utilisateur pour déclencher une pré-alarme (avertissement)
ou une alarme (arrêt du système). Un état de surintensité peut aussi être défini par l'utilisateur pour
fermer une sortie programmable.
Un facteur d’échelonnage de ligne basse est utilisé pour ajuster automatiquement les paramètres de
détection de la surintensité dans les applications qui peuvent utiliser plus d'un type de connexion au
groupe électrogène. Le paramètre de facteur d’échelonnage de ligne basse est implémenté lorsque le
contrôleur DGC-2020ES détecte une fermeture de contact sur une entrée de contacts programmée pour
activer le forçage de ligne basse. Ceci déclenche un échelonnement des paramètres de protection. La
valeur définie pour le paramètre du facteur d’échelonnage sert de multiplicateur pour les paramètres de
détection. Par exemple, si une entrée de contact d’échelonnage est reçue par un contrôleur DGC-
2020ES et que le paramètre du facteur d’échelonnage est de 2.000, le paramètre de seuil de détection
est doublé (2.000 x PU).
Protection de l’alternateur DGC-2020ES
