Basler Electric DGC-2020ES - Manuel (Page 34)

26 9469270990 Rev B

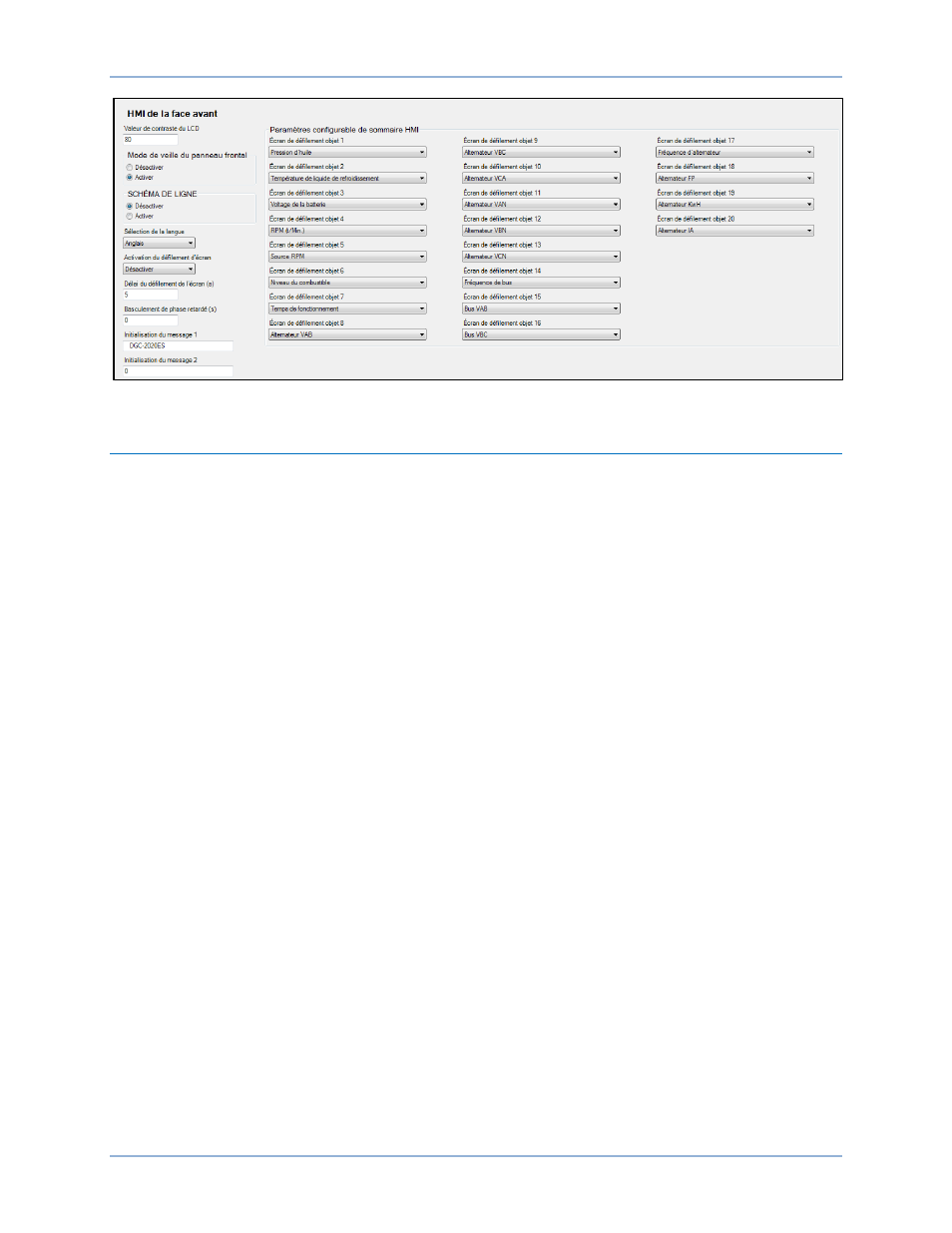

Figure 7. Écran Explorateur des paramètres, Paramètres généraux, Panneau frontal HMI
Panneau de commande à distance (en option)
Les applications pour lesquelles il est nécessaire de prévoir une annonce à distance, peuvent utiliser le
panneau d'affichage à distance RDP (Remote Display Panel) Basler Electric. Ce panneau permet
l'affichage de nombreuses conditions d'alarmes et de pré-alarmes.
Les conditions de pré-alarme suivantes sont indiquées par des LEDs sur le panneau d'affichage à
distance RDP :
•
Haute température du liquide de refroidissement
•
Basse température du liquide de refroidissement
•
Basse pression d’huile
•
Bas niveaux de carburant
∗
•
Batterie faible
•
Surtension de la batterie†
•
Erreur du chargeur de batterie
∗†
Les conditions d’alarme suivantes sont indiquées par des LEDs et sont agrémentées d'un signal d'alarme
acoustique :
•
Bas niveau de liquide de refroidissement
∗
•
Haute température du liquide de refroidissement
•
Basse pression d’huile
•
Sur-démarrage
•
Survitesse
•
Arrêt d’urgence activé
•
Erreur de la sonde de carburant/Fuite de carburant
∗†
•
Erreur des émetteurs (capteurs)†
∗ Cette fonction peut être configurée dans le contrôleur DGC-2020ES comme étant : Sans allocation,
Alarme, Pré-alarme. Référez-vous au chapitre des Entrées contacts pour obtenir de plus amples
informations. Le témoin LED du panneau d'affichage à distance RDP s'allume lorsqu’une entrée qui est
assignée à une fonction programmable est fermée. Cet affichage est réalisé que la fonction soit
configurée pour être : Sans allocation, une Alarme, ou une Pré-alarme.
† Cette LED peut être reprogrammé dans le contrôleur DGC-2020ES pour correspondre aux besoins
rencontrés lors d'une application particulière. La condition listée ci-dessus est annoncée par défaut.
Le panneau d'affichage à distance RDP indique également si le contrôleur DGC-2020ES n'opère pas en
mode Auto et si l'alternateur produit de la charge ou si le contrôleur DGC-2020ES est dans un état
d'alarme qui n'est pas listé ci-dessus.
Contrôles et Indicateurs DGC-2020ES
