68 9469270990 Rev B

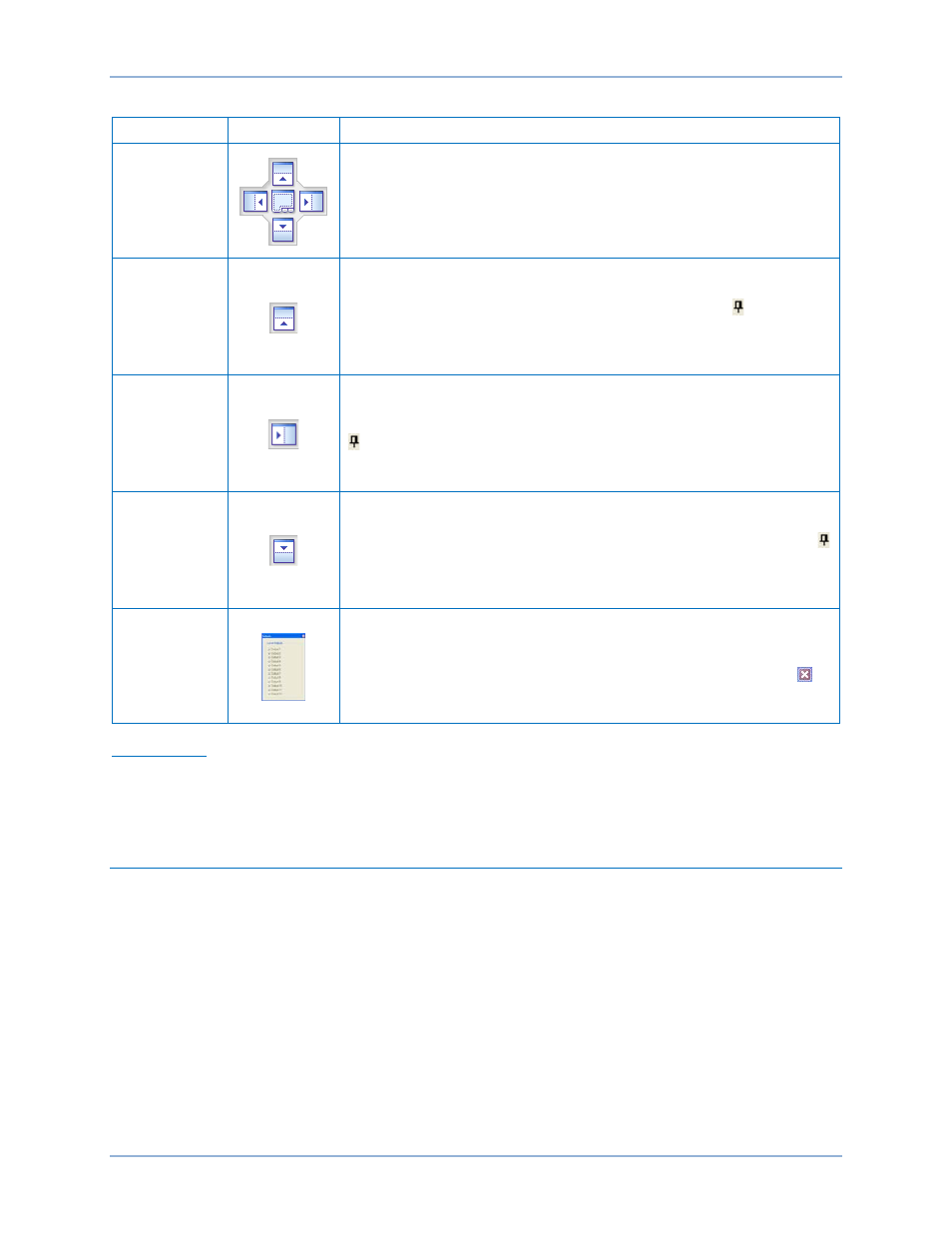

Tableau 5. Descriptions des indicateurs et repères de la Figure 22.
Légende Symbole Description
A
En maintenant le bouton gauche de la souris appuyé sur un onglet de
mesures et en le déplaçant vers l’un des quatre symboles
d'emplacement, il est possible de placer cet onglet dans la fenêtre
sélectionnée. Pour placer l'onglet de mesure à l'intérieur de la fenêtre
sélectionnée, il suffit de le glisser de le déposer dans le centre des
boutons avec des flèches symbolisées.
B
En maintenant le bouton de la souris appuyée sur l'onglet et en le
déplaçant vers ce symbole d'écran avec une flèche il est possible de
le placer vers le haut de l'écran. Cliquez sur le symbole (de
punaise) pour ancrer l’onglet à la barre supérieure. Pour afficher un
écran qui est ancré, il suffit de passer avec la flèche de la souris
quelques instants sur la barre supérieure.
C
En maintenant le bouton de la souris appuyée sur un onglet de
mesures et en le déplaçant vers le symbole d'écran avec cette flèche,
il est possible de le placer au bord de l'écran. Cliquez sur le symbole
(de punaise) pour ancrer l’onglet à la barre latérale. Pour afficher
un écran qui est ancré, il suffit de passer avec la flèche de la souris
quelques instants sur la barre latérale.
D
En maintenant le bouton de la souris appuyé sur un onglet de
mesures et en le déplaçant vers le symbole d'écran avec cette flèche,
il est possible de le placer en bas de l'écran. Cliquez sur le symbole
(de punaise) pour ancrer l’onglet à la barre inférieure. Pour afficher un
écran qui est ancré, il suffit de passer avec la flèche de la souris
quelques instants sur la barre inférieure.
E
En maintenant le bouton gauche de la souris appuyé sur un onglet de
mesures et en le déplaçant vers tout endroit qui n’est pas une boîte
fléchée, il est possible de le définir comme écran flottant. Cet écran
flottant peut-être ultérieurement fermé en cliquant sur le symbole
situé en haut à droite. Il peut être également déplacé est ancré dans
une position particulière (voir plus haut).
BESTspace
™
La fonctionnalité BESTspace permet à l’opérateur de gérer et de personnaliser son espace de travail.
Consulter le chapitre concernant le logiciel BESTCOMSPlus pour obtenir de plus amples informations sur
BESTspace.
Moteur
L’écran Moteur (Figure 23) donne des informations et des mesures relatives aux composants du moteur.
Les paramètres qui ne s'appliquent pas aux modèles du moteur que vous utilisez sont agrémentés du
symbole « -/- » indiquant que ce paramètre ne s'applique pas. Éventuellement cette indication peut aussi
être donnée par les abréviations NS (Not Sent / Pas d’envoi) ou NA (Not Applicable / Ne s'Applique pas).
Il est possible d'accéder à l’écran Moteur par l'intermédiaire de l'Explorateur des mesures du logiciel
BESTCOMSPlus. Si vous utilisez le panneau de commande frontal, vous devez entrer la chaîne de
commande : Mesures > Moteur.
Mesures DGC-2020ES
