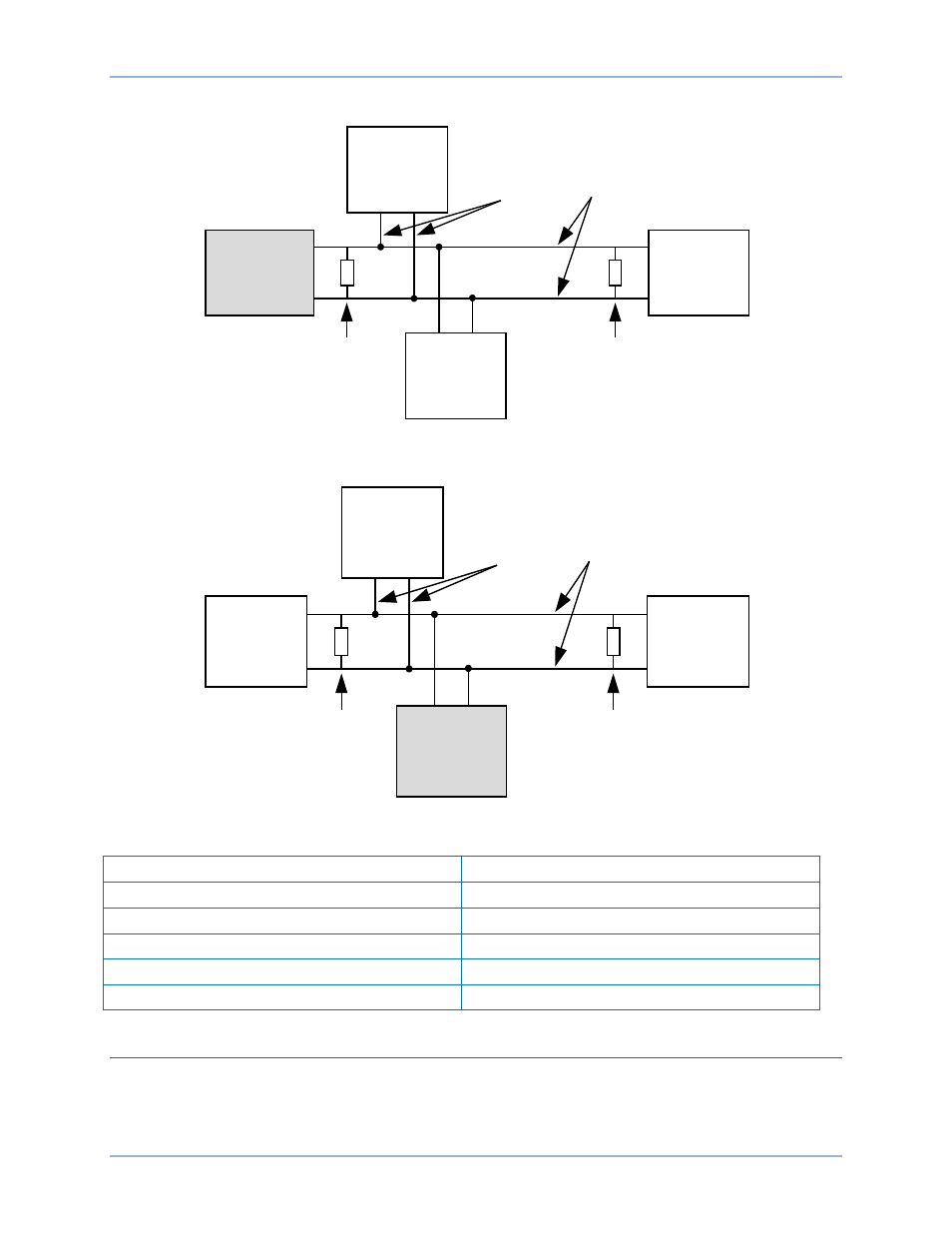

Figure 48. Interface CAN avec module DGC-2020ES offrant une extrémité de bus
Figure 49. Interface CAN avec d'autres dispositifs
English Français
CEM-2020 (Optional) CEM-2020 (Optionel)
Stub Extrémité
Engine Moteur
120 ohm termination Terminaison 120 Ohms
Other devices Autres dispositifs
Connexions CEM-2020
Le module d'extension des contacts CEM-2020 (Contact Expansion Module) est un module optionnel qui
peut être ajouté au contrôleur DGC-2020ES pour étendre ses capacités. Il s’agit d’un dispositif auxiliaire à
distance qui permet d'offrir au contrôleur DGC-2020ES des entrées contact et des sorties contact
supplémentaires. Ces modules servent d'interfaces au contrôleur DGC-2020ES par l'intermédiaire de
DGC-2020ES
Other
Devices
P0067-85
Engine
120 ohm
Termination
CAN-H
CAN-L
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
DGC-2020ES
Other
Devices
P0067-86
Engine
120 ohm
Termination
CAN-H
CAN-L
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
DGC-2020ES Connexions typiques
