Un facteur d’échelonnage de ligne basse est utilisé pour ajuster automatiquement les paramètres de
déséquilibre de phase dans les applications qui peuvent utiliser plus d'un type de connexion au groupe
électrogène. Le paramètre de facteur d’échelonnage de ligne basse est implémenté lorsque le contrôleur
DGC-2020ES détecte une fermeture de contact sur une entrée de contacts programmée pour activer le
forçage de ligne basse. Ceci déclenche un échelonnement des paramètres de protection. La valeur
définie pour le paramètre du facteur d’échelonnage sert de multiplicateur pour le paramètre de détection.
Par exemple, si une entrée de contact d’échelonnage est reçue par un contrôleur DGC-2020ES et que le
paramètre du facteur d’échelonnage est de 2.000, le paramètre de seuil de détection est doublé (2.000 x
PU).
Cet élément est désactivé lorsque la Configuration d'alarme est paramétrée pour être « Aucune ». Le
statut de cet élément est disponible dans la Logique programmable du logiciel BESTlogicPlus lorsque
l’option « Statut uniquement » est sélectionnée.
Les paramètres qui sont en fonction des valeurs nominales de la machine peuvent être configurés soit
comme unités réelles ou soit comme valeur unitaires. Lorsqu'une unité native est éditée, le logiciel
BESTCOMSPlus recalcule automatiquement la valeur par unité en se basant sur le paramètre d'unités
natives et sur le paramètre de données nominales associées (de l’écran Paramètres système, Données
nominales). Lorsqu'une valeur unitaire est éditée, le logiciel BESTCOMSPlus recalcule automatiquement
la valeur native en se basant sur le paramètre de données nominales et sur le paramètre d'unités natives
associées.
Une fois que toutes les valeurs unitaires ont été assignées, si le paramètre des données nominales
change, le logiciel BESTCOMSPlus recalcule automatiquement les paramètres d'unités natives en se
basant sur les paramètres de données nominales qui ont été modifiés.
Les paramètres suivants répondent à l'unité native de Volts secondaires, et les données nominales
associées à ces paramètres sont les Volts nominaux secondaires (de l’écran Paramètres système,
Données nominales).
•
Déséquilibre de phase (47) Détection
L’écran Surtension de phase est accessible à partir de l'Explorateur des paramètres BESTCOMSPlus
dans la catégorie Protection de l'alternateur, Tension. Si vous utilisez le panneau de commande frontal,
vous devez entrer la séquence de commande suivante : Paramètres > Protection de l'alternateur >
Déséquilibre de phase 47. L’écran de Déséquilibre de phase du logiciel BESTCOMSPlus est illustré par
la Figure 19.

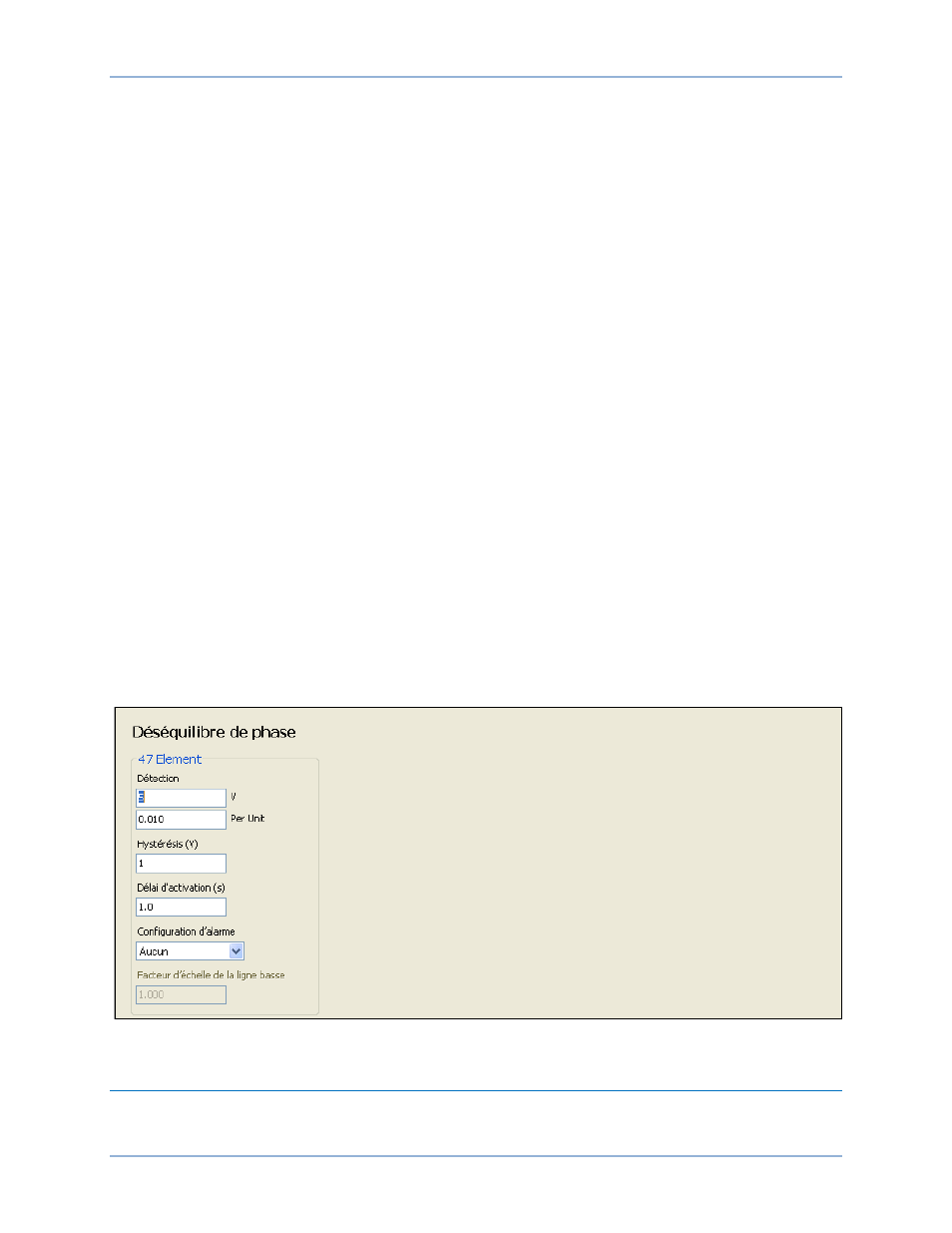

Figure 19. Explorateur des paramètres, Protection de l'alternateur, Tension, Déséquilibre de phase (47)
Fréquence
Deux groupes de protections de la fréquence sont disponibles : un groupe concerne les sous-fréquences
(81U) et un groupe les sur-fréquences (81O).
Protection de l’alternateur DGC-2020ES
