Une fois que toutes les valeurs unitaires ont été assignées, si le paramètre des données nominales
change, le logiciel BESTCOMSPlus recalcule automatiquement les paramètres d'unités natives en se
basant sur les paramètres de données nominales qui ont été modifiés.
Les paramètres suivants répondent à l'unité native de Volts secondaires, et les données nominales
associées à ces paramètres sont les Volts nominaux secondaires (de l’écran Paramètres système,
Données nominales).
•
Sous-tension 27 Détection triphasée
•
Sous-tension 27 Détection monophasée
L’écran Sous-tension est accessible à partir de l'Explorateur des paramètres BESTCOMSPlus dans la
catégorie Protection de l'alternateur, Tension. Si vous utilisez le panneau de commande frontal, vous
devez entrer la séquence de commande suivante : Paramètres > Protection de l'alternateur > Sous-
tension 27. L’écran des Sous-tensions du logiciel BESTCOMSPlus est illustré par la Figure 17 .

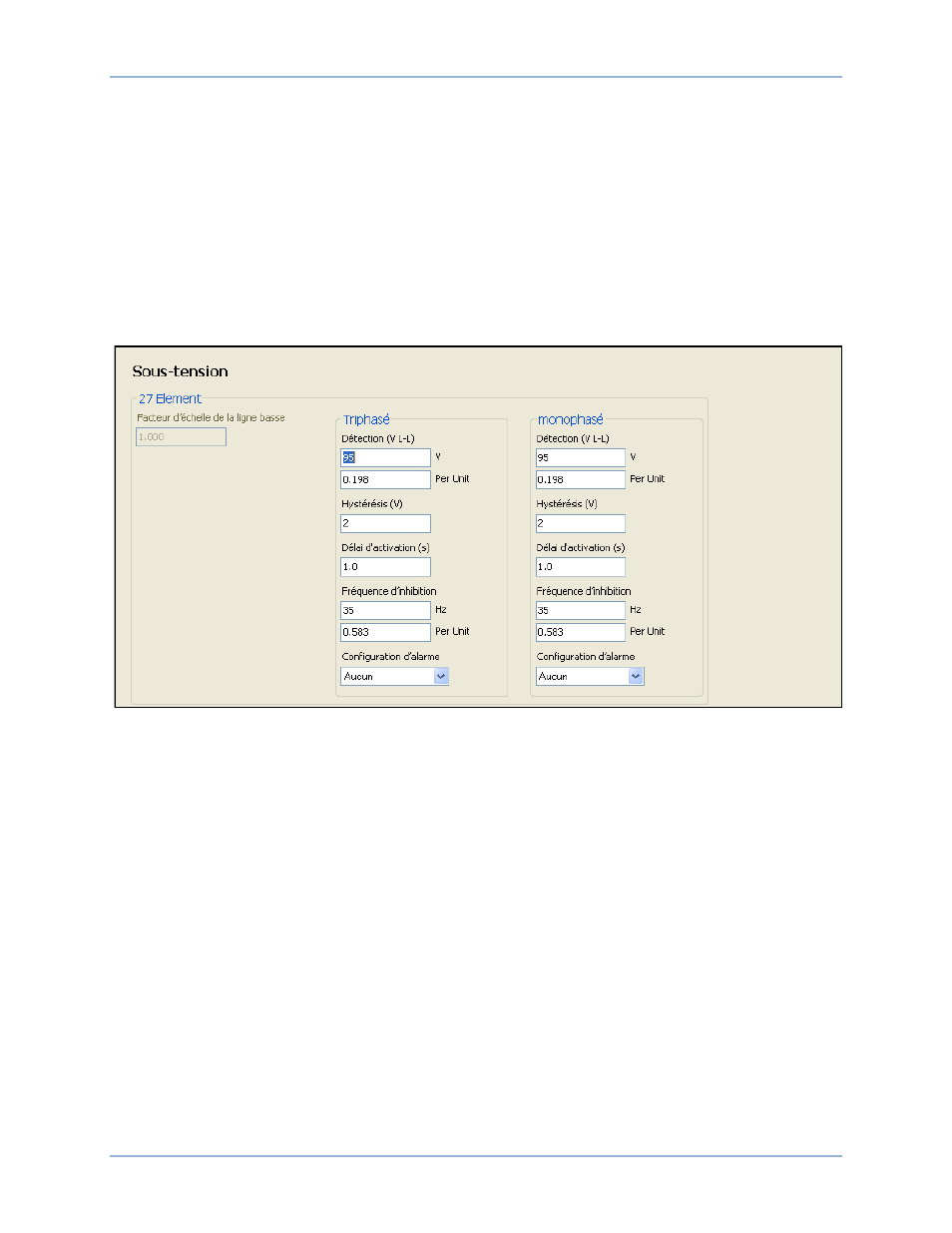

Figure 17. Explorateur des paramètres, Protection de l'alternateur, Tension, Sous-tension (27)
Surtension (59)
Deux groupes de paramètres de surtension sont disponibles pour cet élément : Le premier groupe
concerne les connexions triphasées de l'alternateur, et le second les connexions monophasées. Le
paramètre de détection renseigné est basé sur le côté PT secondaire (DGC-2020ES). Lorsqu’une entrée
contact de forçage monophasé est reçue, le contrôleur DGC-2020ES bascule automatiquement des
paramètres de surtension triphasée vers les paramètres de surtension monophasée.
Une condition de sous-tension est annoncée lorsque la moyenne de tension triphasée (mode triphasé) ou
ligne-à-ligne (mode monophasé) passe au-dessus du paramètre de détection 59 correspondant pendant
une durée égale ou supérieure au délai 59 d'activation. Un état de surtension peut être défini par
l'utilisateur pour déclencher une pré-alarme (avertissement) ou une alarme (arrêt du système). Un état de
surtension peut aussi être défini par l'utilisateur pour fermer une sortie programmable.
Le paramètre d’hystérésis fonctionne comme une fonction d’abandon de la sous-tension en prévenant
d'une commutation trop rapide de la sortie de détection.
Un facteur d’échelonnage de ligne basse est utilisé pour ajuster automatiquement les paramètres de
détection de la surtension dans les applications qui peuvent utiliser plus d'un type de connexion au
groupe électrogène. Le paramètre de facteur d’échelonnage de ligne basse est implémenté lorsque le
contrôleur DGC-2020ES détecte une fermeture de contact sur une entrée de contacts programmée pour
activer le forçage de ligne basse. Ceci déclenche un échelonnement des paramètres de protection. La
valeur définie pour le paramètre du facteur d’échelonnage sert de multiplicateur pour les paramètres de
détection. Par exemple, si une entrée de contact d’échelonnage est reçue par un contrôleur DGC-
