9469270990 Rev C 67
Mesures
Le contrôleur DGC-2020ES disposent de capacités de mesure des conditions du système
particulièrement nombreuses et diversifiées. Ces fonctions incluent la capacité de réaliser des mesures
complètes des paramètres, la capacité de donner des indications concernant le statut du système, ainsi
que la capacité d'effectuer des rapports.
Explorateur de mesures
Les fonctions de mesure du contrôleur DGC-2020ES sont accessibles à partir du menu de l'Explorateur
des mesures situées sur le panneau de commande frontal ou à partir de l'Explorateur des mesures du
logiciel BESTCOMSPlus
® .
Panneau de commande frontal
À partir le panneau de commande frontal, l'explorateur des mesures est accessible à partir de la
catégorie Mesure dans l'arborescence du menu. Consultez le chapitre concernant les Contrôles et les
Indicateurs pour obtenir de plus amples informations à ce sujet.
BESTCOMSPlus ®
Dans le logiciel BESTCOMSPlus, l’Explorateur des mesures est situé dans la portion supérieure gauche
de la fenêtre de l'application.
Ancrage de l'écran de mesure
Une fonction d'ancrage disponible dans l'Explorateur des mesures permet à l'opérateur d'ancrer et
d’arranger à sa convenance plusieurs écrans de mesure. En cliquant et en déplaçant un écran de
mesure, l'opérateur provoque l'affichage d'un rectangle correspondant de couleur bleue, de plusieurs
flèches directionnelles ainsi que d'une boîte de dialogue. Ces éléments d'ancrage sont illustrés par la
Figure 22 est décrit par le Tableau 5.

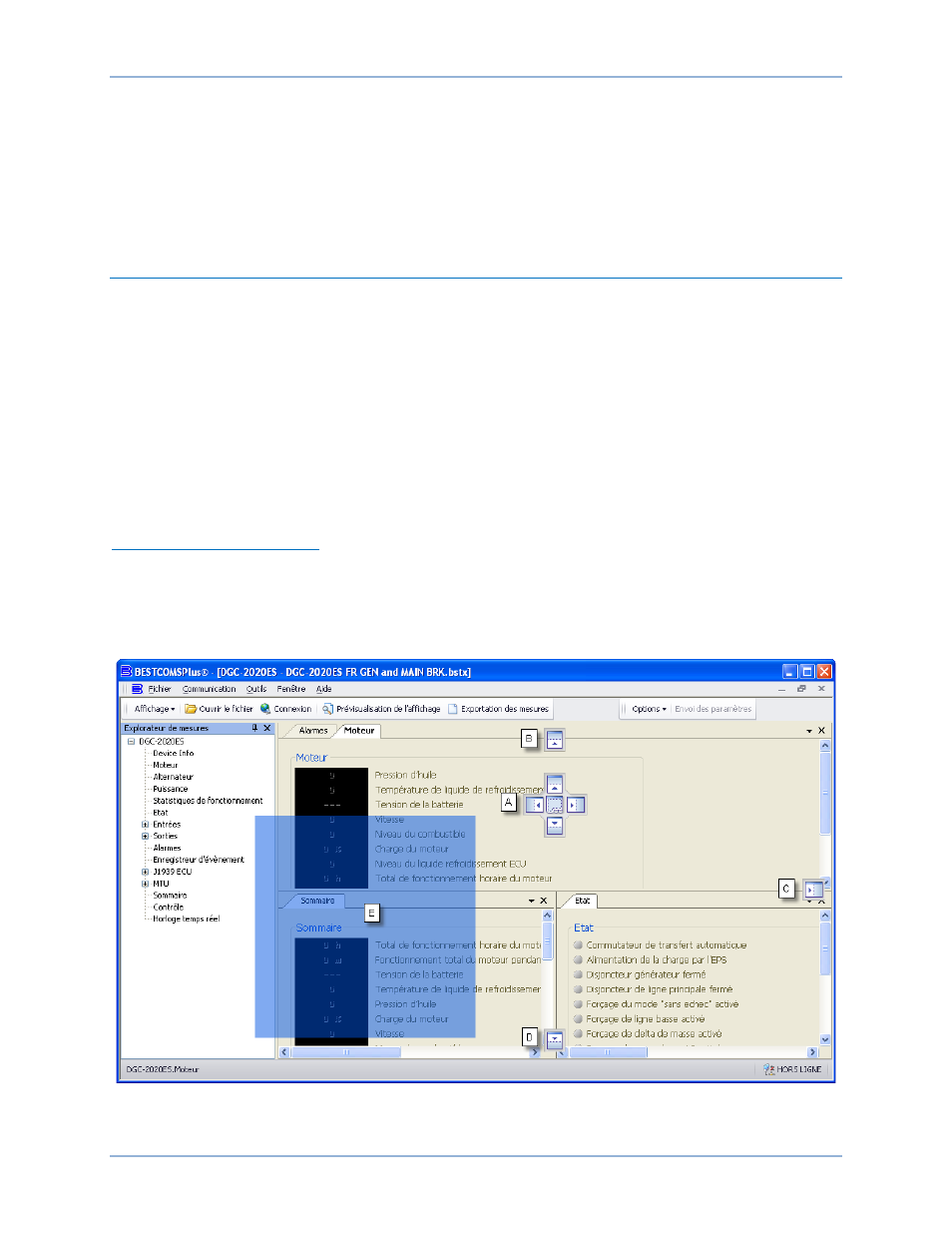

Figure 22. Écran de Mesures, options d'Ancrage
DGC-2020ES Mesures
