9424270994 Rev N 73
Inhibition de tension
Le paramètre Inhibition de tension (Voltage Inhibit) empêche le fonctionnement de l'élément de sous-
tension auxiliaire pendant les conditions de sous-tension susceptibles de survenir au démarrage de
l'équipement. Ce paramètre est exprimé en tension primaire ou secondaire en fonction du Mode
d'affichage des paramètres (Settings Display Mode) sélectionné dans l'écran des paramètres Paramètres
généraux/Unités d'affichage (General Settings/Display Units) de BESTCOMSPlus.
L'unité de mesure dépend du paramètre de connexion TT auxiliaire et du mode sélectionné pour
l'élément 27X. Pour les connexions de mesure AB, BC et CA en mode Vx - Fondamental ou Vx -
Troisième harmonique, le niveau d'inhibition est exprimé en Vpp. Pour les connexions de mesure AN,
BN, CN ou de terre en mode Vx - Fondamental ou Vx - Troisième harmonique, le niveau d'inhibition est
exprimé en Vpn. Le niveau d'inhibition est toujours exprimé en Vpn pour les modes V1, V2 et 3V0 de
l'élément 27X.
Blocage d'élément
Perte de fusible
L'élément de perte de fusible (60FL) du BE1-11g peut être utilisé pour bloquer la protection 27X en cas
de détection d'une perte de fusible ou de potentiel dans un système triphasé.
Si la logique de déclenchement de l'élément 60FL est définie sur vrai et que l'option Blocage de phase/V1
(Block Phase/V1) est activée, la fonction 27X est bloquée si elle est configurée pour le mode V1. Si
l'option Blocage V2 (Block V2) est activée, la fonction 27X est bloquée si elle est configurée pour le
mode V2. Si l'option Blocage 3V0 (Block 3V0) est activée, la fonction 27X est bloquée si elle est
configurée pour le mode 3V0. Consultez le chapitre
Perte de fusible (60FL) pour obtenir de plus amples
informations sur la fonction 60FL.
Les éléments de protection bloqués par l'élément 60FL doivent être définis de manière à ce que les
temps de déclenchement soient de 60 millisecondes ou plus, afin d'assurer la bonne coordination du
blocage.
Entrée logique Blocage (Block)
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties
Déclenchement et Enclenchement et en réinitialisant sa minuterie. Connectez l'entrée Blocage (Block) de
l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est sélectionné à partir de
l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la logique 0.
Connexions logiques
Les connexions logiques de l'élément de sous-tension auxiliaire s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de sous-tension auxiliaire est représenté dans la Figure
46. Les entrées et sorties logiques sont répertoriées dans le Tableau 17.

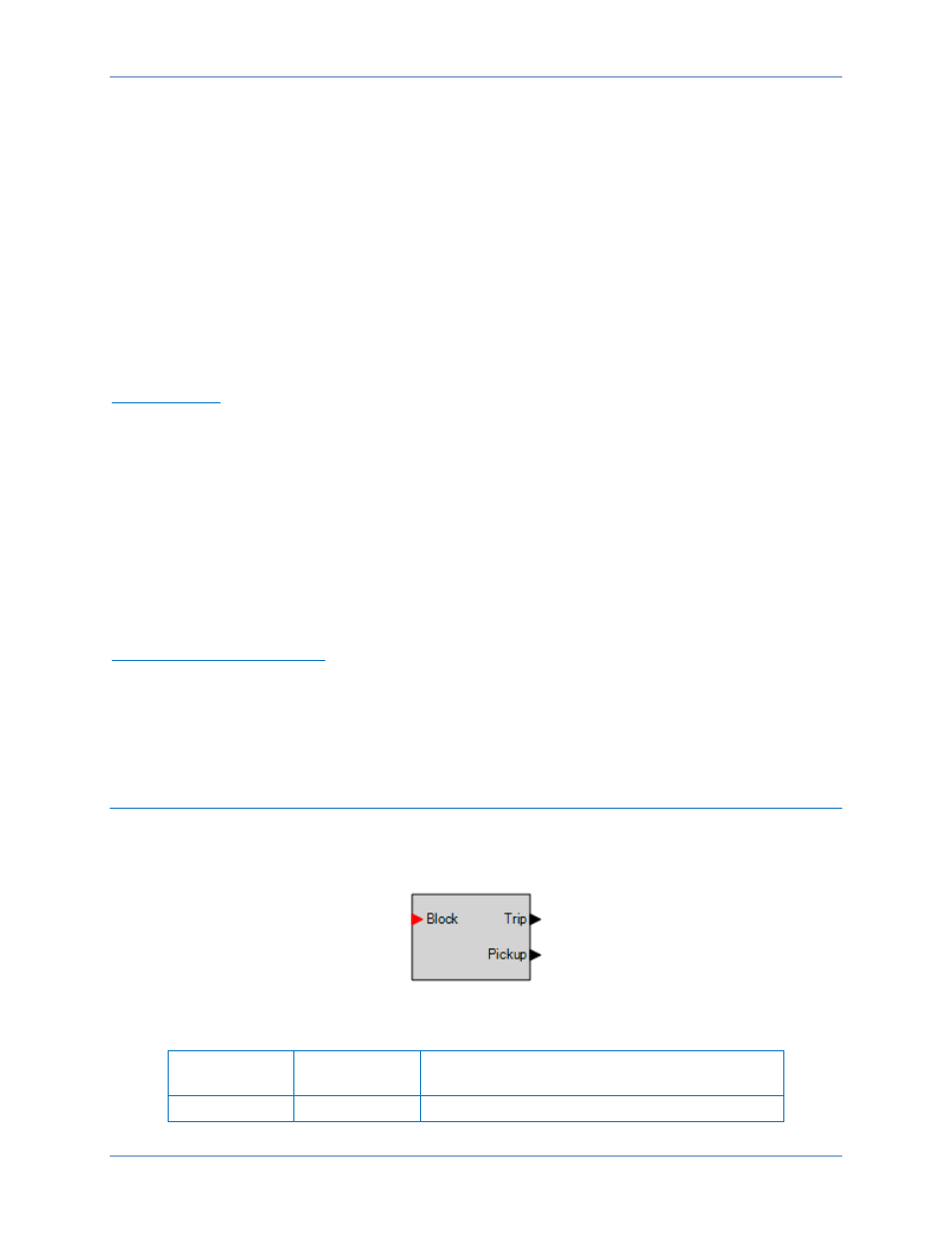

Figure 46. Bloc logique de l'élément de sous-tension auxiliaire
Tableau 17. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 27X si définie sur vrai
BE1-11g Protection de sous-tension auxiliaire (27X)
