9424270994 Rev N 205
Marquage du commutateur de contrôle du disjoncteur
Il est possible de marquer le commutateur de contrôle du disjoncteur de manière à indiquer que la
fonction de commutateur est, ou est peut-être, en cours de révision. Il existe deux modes de marquage :
Informatif (Informational) et Bloquant (Blocking). En mode Informatif, le commutateur reste opérationnel
même s'il est marqué. En mode Bloquant, le commutateur n'est pas opérationnel tant qu'il est marqué.
Un commutateur marqué est identifié par un indicateur orange dans cet écran.
Le marquage du commutateur de contrôle du disjoncteur peut s'effectuer via le panneau avant et via
BESTCOMSPlus. Utilisez l'Explorateur des mesures de BESTCOMSPlus pour ouvrir l'arborescence
Contrôle, Commutateur de contrôle du disjoncteur. Cliquez sur le bouton Réglage (Set) pour définir le
marqueur Informatif, le marqueur Bloquant ou les deux. Si le marquage réussit, l'indicateur à droite du
bouton Réglage devient vert.
Le marqueur bloquant est prioritaire sur le marqueur informatif. Une fois que le marqueur Bloquant a été
défini, le marqueur Informatif ne peut plus être modifié. Le marqueur Bloquant doit d'abord être supprimé.
Autrement dit, si vous souhaitez définir un marqueur Informatif, vous devez le faire avant de mettre en
place un marqueur Bloquant.
Chaque marqueur défini possède un « propriétaire ». Le marqueur doit être supprimé par le
« propriétaire » qui l'a mis en place. Par exemple, si un marqueur est défini via BESTCOMSPlus, il ne
peut être supprimé que via BESTCOMSPlus. Il ne peut pas être supprimé par le biais du panneau avant.
De même, si un marqueur est défini via le panneau avant, il ne peut être supprimé que via ce même
panneau. Cette règle est valable pour toutes les autres formes de communication lors de l'utilisation de
marqueurs.
Une alarme de marqueur 101 est également émise pour indiquer que l'élément 101 est marqué.
Consultez le chapitre
Alarmes pour obtenir des informations sur la manière de programmer des alarmes.
Connexions logiques
Les connexions logiques de l'élément de contrôle du disjoncteur s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de contrôle du disjoncteur est représenté dans la Figure
115. Toutes les entrées logiques utilisent la détection de front montant pour la reconnaissance. Les
entrées et sorties logiques sont répertoriées dans le Tableau 67.

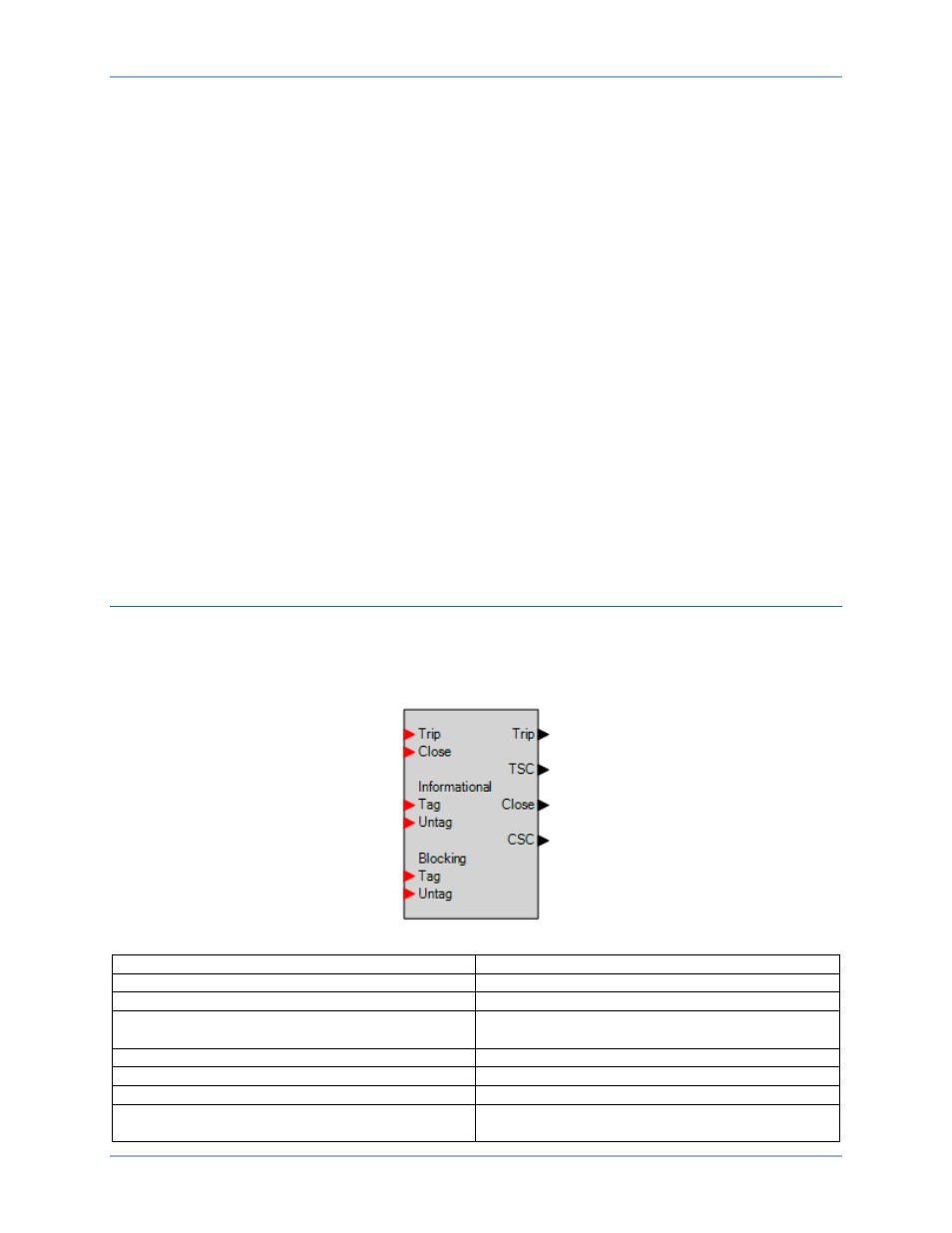

Figure 115. Bloc logique de l'élément de contrôle du disjoncteur
Trip Déclenchement
Close Fermeture
TSC TSC
Informational
Tag Marqueur
informatif
Close Fermeture
Untag Suppression du marqueur
CSC CSC
Blocking
Tag Marqueur
bloquant
BE1-11g Commutateur de contrôle du disjoncteur (101)
