Paramètre Valeur Écran BESTCOMSPlus Description
Mode de
temporisation Constant Protection, Tension, Sous-
tension (27P-1) Sélectionne des temporisations
constantes
27P-1 A Activé Configuration des cibles,
Cibles Active la cible de phase A pour
27P-1
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 279.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 27P-1 (Trip).
•
OUT2 se ferme pour Enclenchement 27P-1 (Pickup).
•
L'enregistrement des défauts est activé.

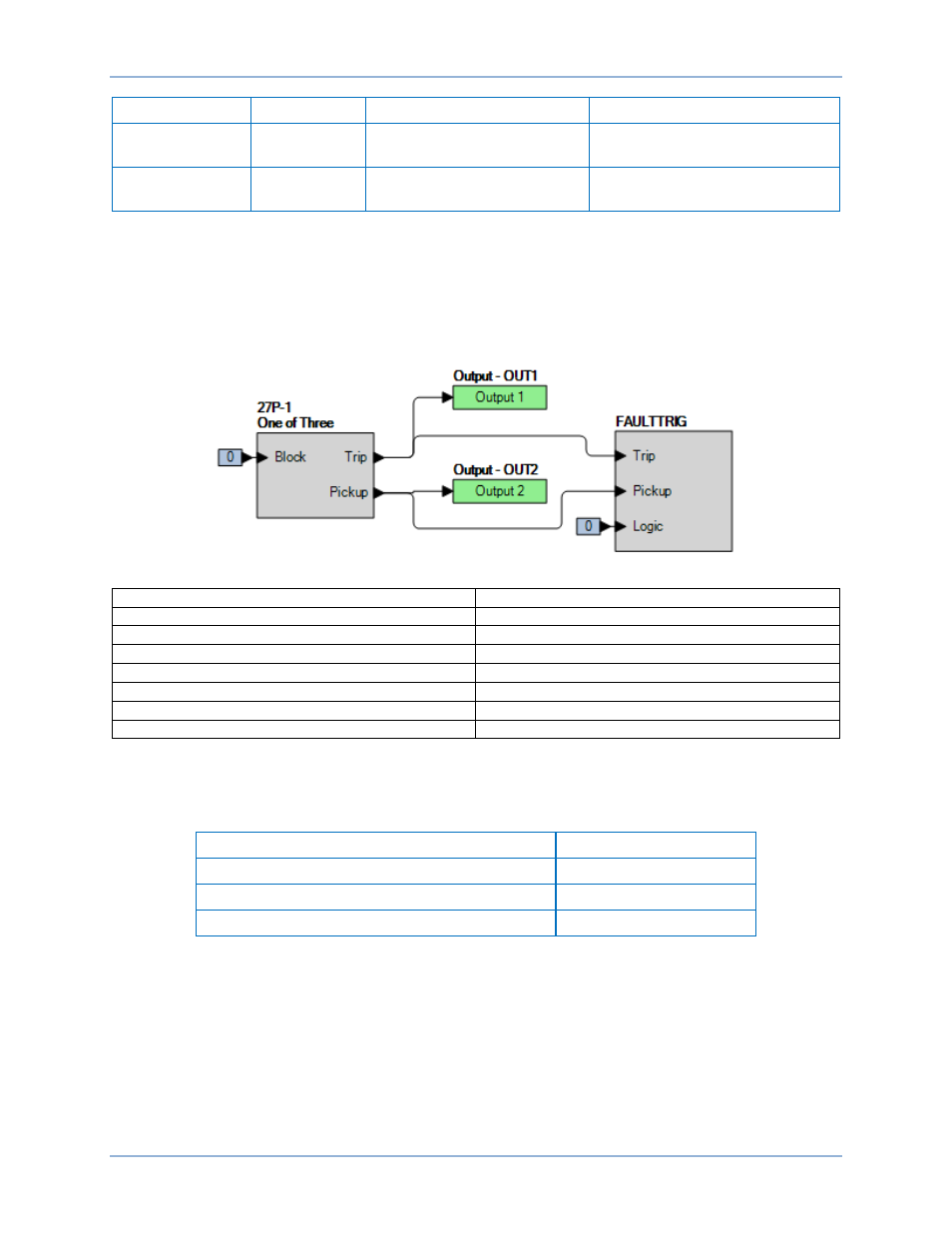

Figure 279. Paramètres BESTlogicPlus
One of Three Un sur trois
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Tension, Sous-tension (27P-1) et
transmettre la première ligne de paramètres de test du Tableau 137 au BE1-11g.
Tableau 137. Paramètres de test d'enclenchement
Paramètre d'enclenchement Temporisation
235 V 50 ms
115 V 50 ms
65 V 50 ms
Étape 4 : Préparez la surveillance de l'exécution de la fonction 27P-1. Cette exécution peut être vérifiée
en surveillant la sortie OUT2 (voir Figure 279).
Étape 5 : Connectez et appliquez une source de tension triphasée 240 VCA aux bornes C13 (phase A),
C14 (phase B), C15 (phase C) et C16 (neutre).
Étape 6 : Diminuez lentement la tension de phase A jusqu'à la fermeture de OUT2 et enregistrez la
valeur d'enclenchement. Vérifiez qu'une cible 27P-1-A est indiquée à l'écran du panneau avant.
Augmentez lentement la tension de phase A jusqu'à l'ouverture de OUT2 et enregistrez la
valeur de réinitialisation. Réinitialisez la cible.
Test de sous-tension de phase (27P) BE1-11g
