152 9424270994 Rev N

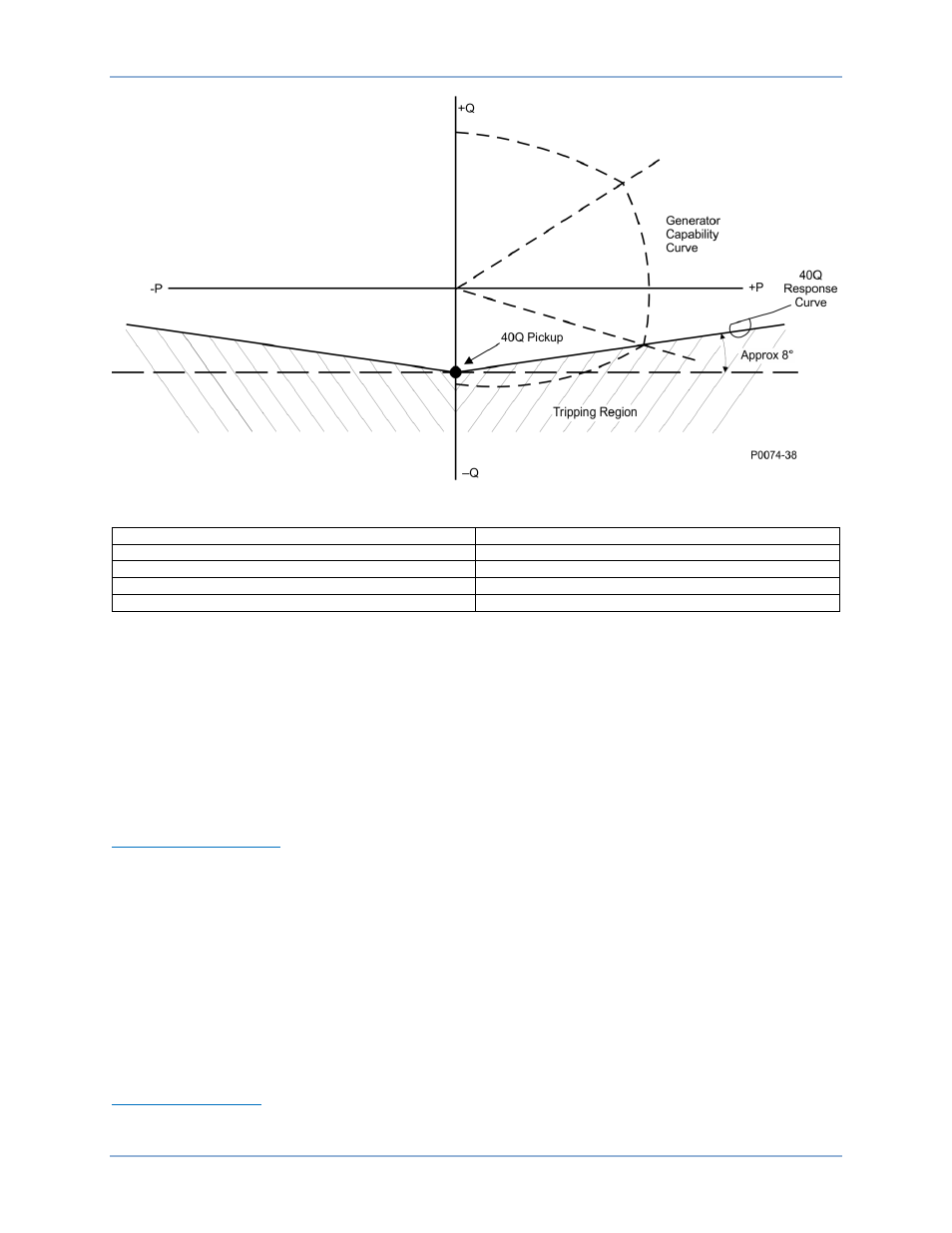

Figure 80. Courbe de capacité de l'alternateur et réponse de l'élément 40Q
Generator Capability Curve Courbe de capacité de l'alternateur
40Q Response Curve Courbe de réponse 40Q
Approx 8° Environ 8°
40Q Pickup Enclenchement 40Q
Tripping Region Zone de déclenchement
Configuration du TC bus
Pour les systèmes de protection équipés de deux ensembles de TC, l'élément 40Q peut surveiller le
circuit TC 1 ou le circuit TC 2. La source TC est sélectionnée dans l'écran des paramètres
Transformateurs de mesure (Sensing Transformers) de BESTCOMSPlus.
Enclenchement et déclenchement
La sortie Enclenchement (Pickup) et la sortie Déclenchement (Trip) fonctionnent l'une après l'autre.
Enclenchement (Pickup)
Lorsque la puissance réactive calculée augmente au-dessus ou descend en dessous du seuil établi par le
paramètre Enclenchement, la sortie Enclenchement est définie sur vrai. Dans BESTlogicPlus, la sortie
Enclenchement peut être connectée à d'autres éléments logiques de façon à signaler l'état, à contrôler
d'autres éléments de la logique et à démarrer l'enregistreur de défaut (élément logique FAULTTRIG).
La confirmation de la sortie Enclenchement amorce une minuterie dont le décompte vers le
déclenchement commence. La durée de la minuterie est établie par le paramètre Temporisation (Time
Delay). La sélection de la valeur « zéro » (0) pour le paramètre Temporisation rend l'élément 40Q
instantané (aucune temporisation intentionnelle).
Si la condition d'enclenchement diminue avant expiration de la temporisation de l'élément, la minuterie et
la sortie Enclenchement sont réinitialisées, aucune action corrective n'est entreprise et l'élément est
réarmé en vue d'une nouvelle perte d'excitation.
Déclenchement (Trip)
Si une condition d'enclenchement de perte d'excitation persiste pendant toute la durée de la
temporisation de l'élément (temps constant), la sortie Déclenchement est définie sur vrai. Dans
Protection de perte d’excitation - En fonction des volts ampères réactifs (var) en sens sortant (40Q)BE1-11g
