Tableau 179. Paramètres de fonctionnement (Fréquence ROC)
Paramètre Valeur
Écran
BESTCOMSPlus
Description
Mode d'élément Vitesse de
variation (ROC) Protection, Fréquence
(81-1) Active la fonction 81-1 pour le
mode Vitesse de variation
Source TT de phase Protection, Fréquence
(81-1) Définit la source sur TT de phase
Enclenchement 10 Hz/s Protection, Fréquence
(81-1) Définit l'enclenchement à 10 Hz/s
Inhibition de tension 40 V Protection, Fréquence
(81-1) Définit l'enclenchement
d'inhibition de tension à 40 V
Inhibition de
surfréquence 64 Hz Protection, Fréquence
(81-1) Définit l'inhibition de
surfréquence à 64 Hz
Inhibition de sous-
fréquence 46 Hz Protection, Fréquence
(81-1) Définit l'inhibition de sous-
fréquence à
46 Hz
81-1 ROC Activé Configuration des
cibles, Cibles Active la cible ROC pour 81-1
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 294.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 81-1 (Trip).
•
OUT2 se ferme pour Enclenchement 81-1 (Pickup).
•
L'enregistrement des défauts est activé.

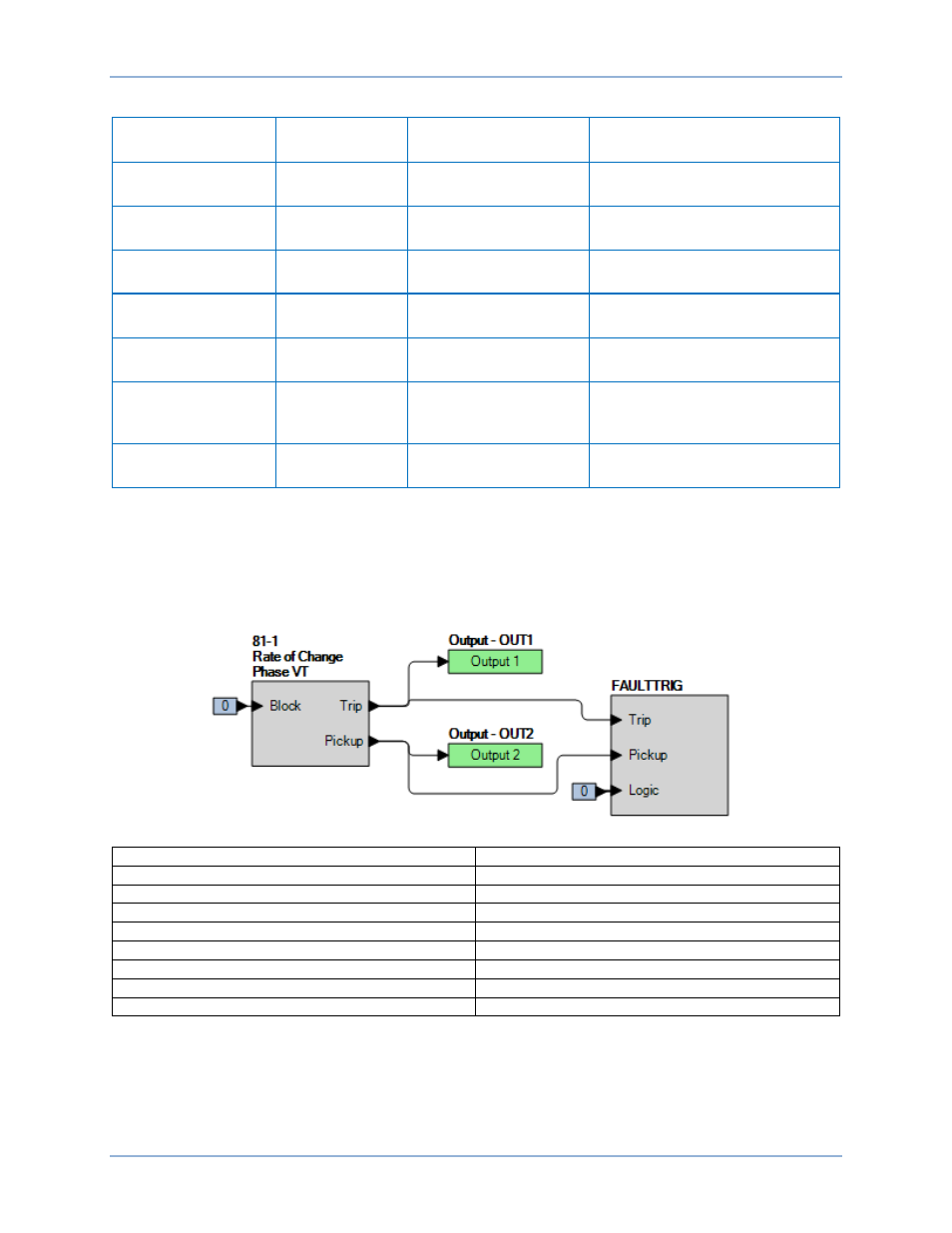

Figure 294. Paramètres BESTlogicPlus (Fréquence ROC)
Rate of Change Vitesse de variation (ROC)
Phase VT TT de phase
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Préparez la surveillance de l'exécution de la fonction 81-1. Cette exécution peut être vérifiée en
surveillant la sortie OUT2 (voir Figure 294).
Étape 4 : Connectez une source de tension de 120 VCA capable de faire passer la fréquence de 35 à
75 Hz par balayage aux bornes C13 (phase A) et C16 (neutre).
BE1-11g Test de fréquence (81)
