Étape 7 : Répétez l'étape 6 pour les paramètres d'enclenchement 67 Hz et 69 Hz répertoriés dans le
Tableau 175. Enregistrez les résultats.
Étape 8 : (Facultatif.) Répétez les étapes 1 à 7 pour les groupes de paramètres 1, 2 et 3.
Étape 9 : (Facultatif.) Répétez les étapes 1 à 8 pour 81-2, 81-3, 81-4, 81-5, 81-6, 81-7 et 81-8.
Vérification de l'enclenchement de sous-fréquence
Étape 1 : Utilisez BESTCOMSPlus pour transmettre les paramètres de fonctionnement du Tableau 176
au BE1-11g. Réinitialisez toutes les cibles.
Tableau 176. Paramètres de fonctionnement (Sous-fréquence)
Paramètre Valeur Écran BESTCOMSPlus Description
Mode d'élément Sous Protection, Fréquence (81-
1) Active la fonction 81-1 pour le mode
Sous (Under)
Source TT de
phase Protection, Fréquence (81-
1) Définit la source sur TT de phase
Inhibition de
tension 40 V Protection, Fréquence (81-
1) Définit l'enclenchement d'inhibition de
tension à 40 V
81-1 Sous Activé Configuration des cibles,
Cibles Active la cible Sous pour 81-1
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 293.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 81-1 (Trip).
•
OUT2 se ferme pour Enclenchement 81-1 (Pickup).
•
L'enregistrement des défauts est activé.

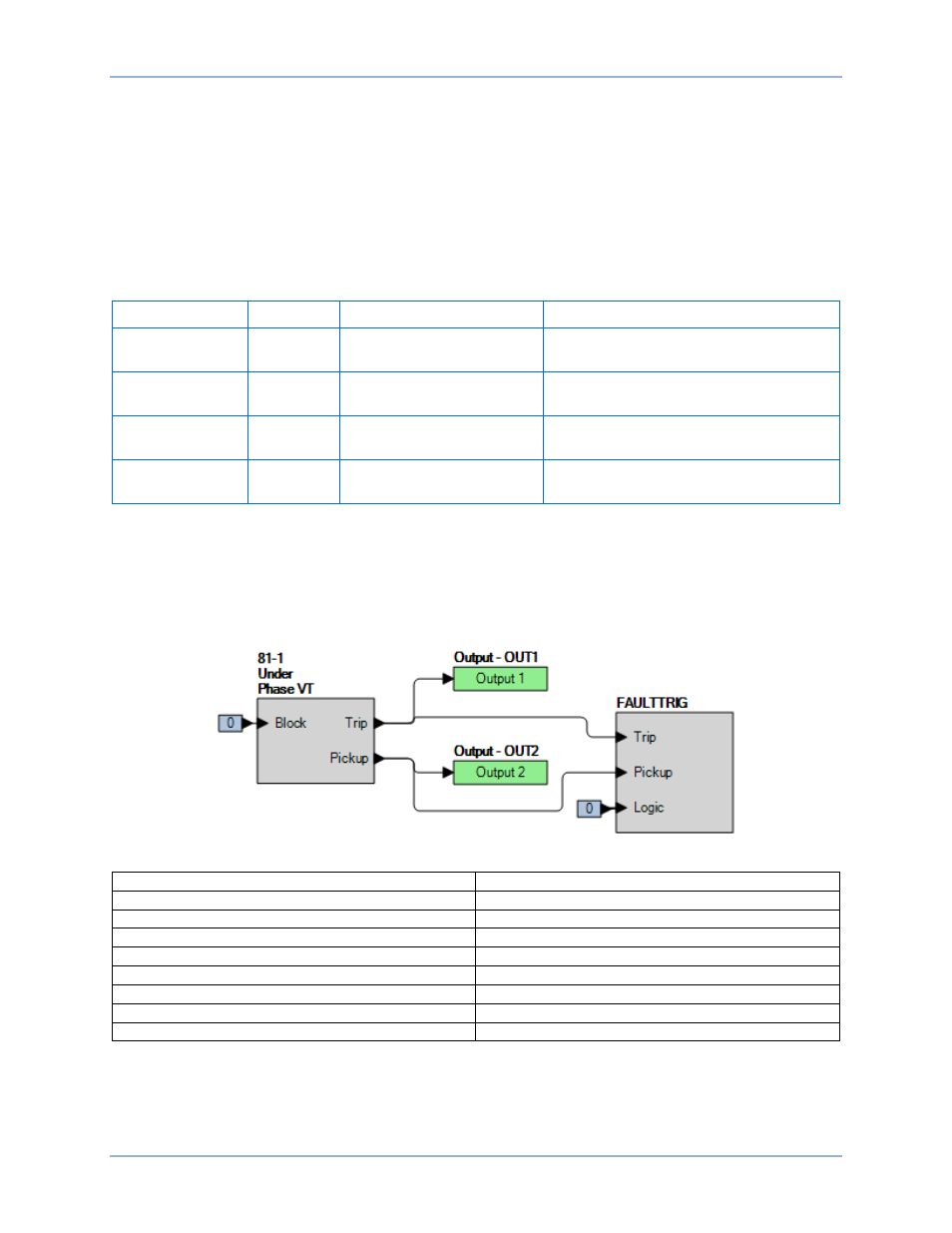

Figure 293. Paramètres BESTlogicPlus (Sous-fréquence)
Under Sous
Phase VT TT de phase
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Fréquence, Fréquence (81-1) et
transmettre la première ligne de paramètres de test du Tableau 177 au BE1-11g.
BE1-11g Test de fréquence (81)
