640 9424270994 Rev N
Mode 43-1 Commutation Contrôle,
Commutateurs de
contrôle virtuels
(43) Définit le commutateur 43-1
sur le mode Commutation
Cible 62-1 Activé Configuration des
cibles, Cibles Active la cible 62-1
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 321.
•
Le contact Blocage est désactivé.
•
La minuterie 62-1 s'amorce lorsque la sortie 43-1 est définie sur vrai.
•
OUT1 se ferme lorsque la sortie 62-1 est définie sur vrai.

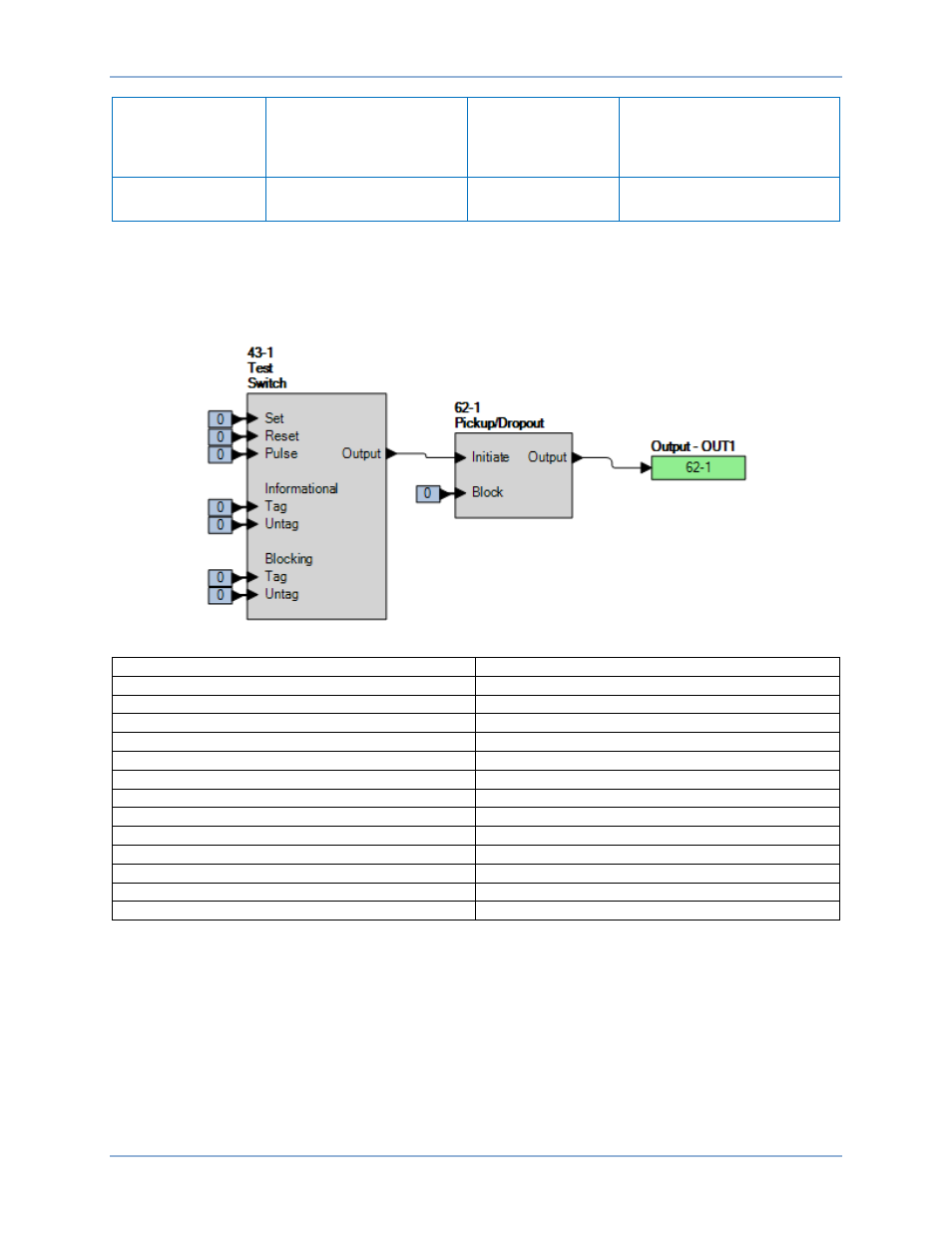

Figure 321. Paramètres BESTlogicPlus
Test Test
Switch Commutation
Set Réglage
Reset Réinitialisation
Pulse Impulsion
Output Sortie
Informational Informatif
Tag Marqueur
Untag Suppression du marqueur
Blocking Bloquant
Pickup/Dropout Enclenchement/Retombée
Initiate Amorçage
Block Blocage
Output - OUT1 Sortie - SORTIE1
Étape 3 : Les étapes 4 à 6 permettent d'amorcer la minuterie 62-1 en activant (ON) l'état du
commutateur 43-1 (logique 1). Une fois amorcée, la minuterie 62-1 impose une sortie en
fonction du paramètre de temporisation d'enclenchement de 400 ms.
Étape 4 : Utilisez l'Explorateur des mesures de BESTCOMSPlus pour ouvrir l'arborescence Contrôle,
Commutateurs virtuels (Figure 322). Grâce à la fonction Sélection avant opération (select-
before-operate), procédez comme suit pour contrôler un commutateur virtuel.
Test des minuteries logiques (62) BE1-11g
