pour le paramètre Temporisation ou Coefficient multiplicateur rend l'élément 59P instantané (aucune
temporisation intentionnelle).
Si la condition d'enclenchement diminue avant expiration de la temporisation de l'élément ou du temps
inverse calculé, la minuterie et la sortie Enclenchement sont réinitialisées, aucune action corrective n'est
entreprise et l'élément est réarmé en vue d'une nouvelle surtension.
Déclenchement (Trip)
Si une condition d'enclenchement de surtension persiste pendant toute la durée de la temporisation de
l'élément (temps constant) ou du temps inverse calculé, la sortie Déclenchement est définie sur vrai.
Dans BESTlogicPlus, la sortie Déclenchement (Trip) peut être connectée à d'autres éléments logiques et
à une sortie relais pour annoncer cet état et initier une action corrective. Si une cible est activée pour
l'élément, le BE1-11g enregistre une cible lorsque la sortie Déclenchement est définie sur vrai. Consultez
le chapitre
Génération de rapports de défaut pour obtenir de plus amples informations sur la génération
de rapports sur les cibles.
Blocage d'élément
Perte de fusible
L'élément de perte de fusible (60FL) du BE1-11g peut être utilisé pour bloquer la protection 59P en cas
de détection d'une perte de fusible ou de potentiel dans un système triphasé.
Si la logique de déclenchement de l'élément 60FL est définie sur vrai et que l'option Blocage de phase/V1
(Block Phase/V1) est activée, toutes les fonctions qui utilisent la tension de phase sont bloquées.
Consultez le chapitre
Perte de fusible (60FL) pour obtenir de plus amples informations sur la
fonction 60FL.
Les éléments de protection bloqués par l'élément 60FL doivent être définis de manière à ce que les
temps de déclenchement soient de 60 millisecondes ou plus, afin d'assurer la bonne coordination du
blocage.
Entrée logique Blocage (Block)
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties
Déclenchement et Enclenchement et en réinitialisant sa minuterie. Connectez l'entrée Blocage (Block) de
l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est sélectionné à partir de
l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la logique 0.
Connexions logiques
Les connexions logiques de l'élément de surtension s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de surtension est représenté dans la Figure 48. Les
entrées et sorties logiques sont répertoriées dans le Tableau 19.

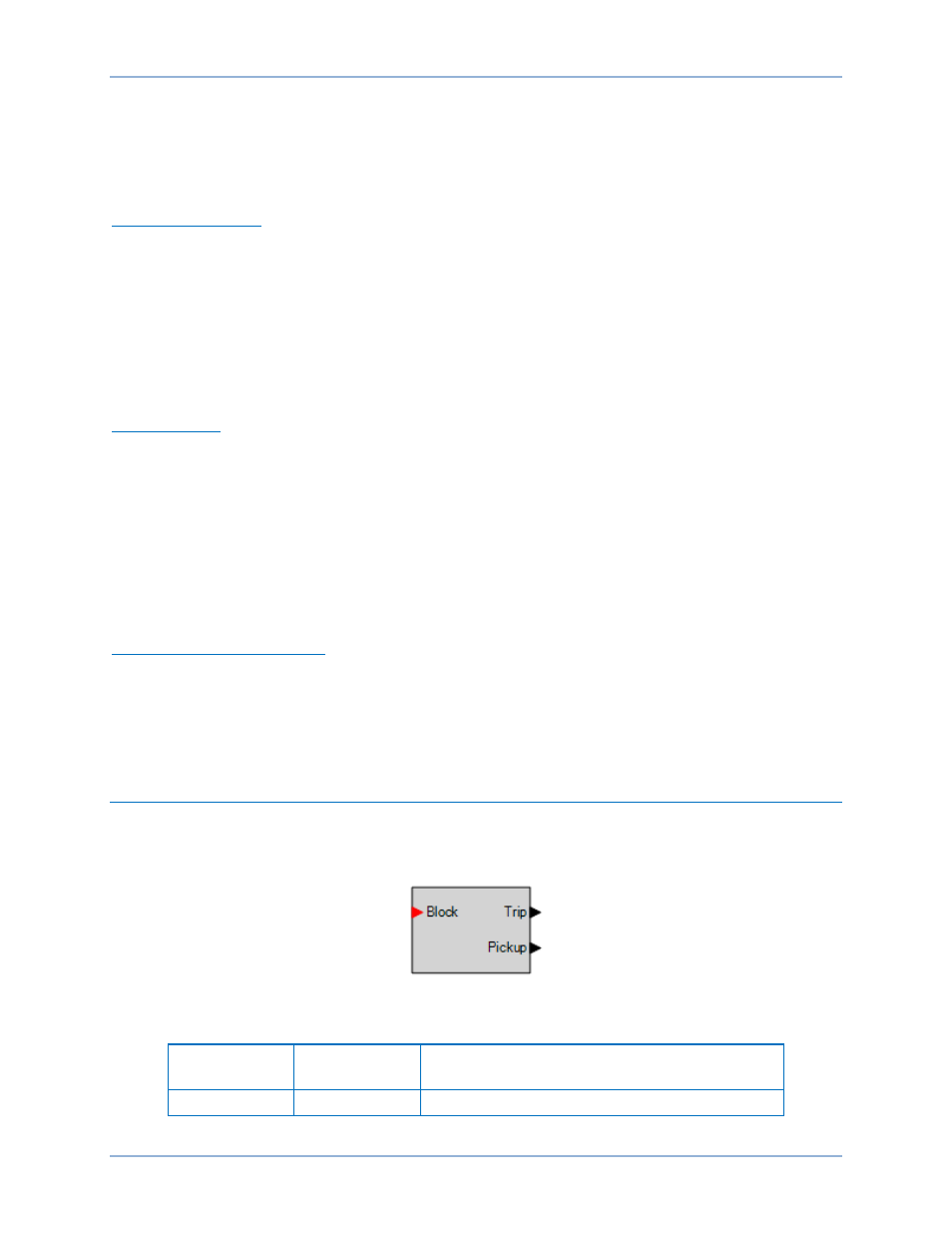

Figure 48. Bloc logique de l'élément de surtension
Tableau 19. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 59P si définie sur vrai
Protection de surtension de phase (59P) BE1-11g
