Paramètres des enregistrements oscillographiques
Les paramètres des enregistrements oscillographiques sont programmés via BESTCOMSPlus. Utilisez
l'Explorateur des paramètres pour ouvrir l'écran Configuration des mesures, Enregistrements de défaut
comme l'illustre la Figure 140. Saisissez les valeurs des champs Résolution d'échantillonnage (Sample
Resolution), Nombre d'enregistrements à stocker (Number of Records to Store) et Cycles préalables au
défaut (Prefault Cycles).

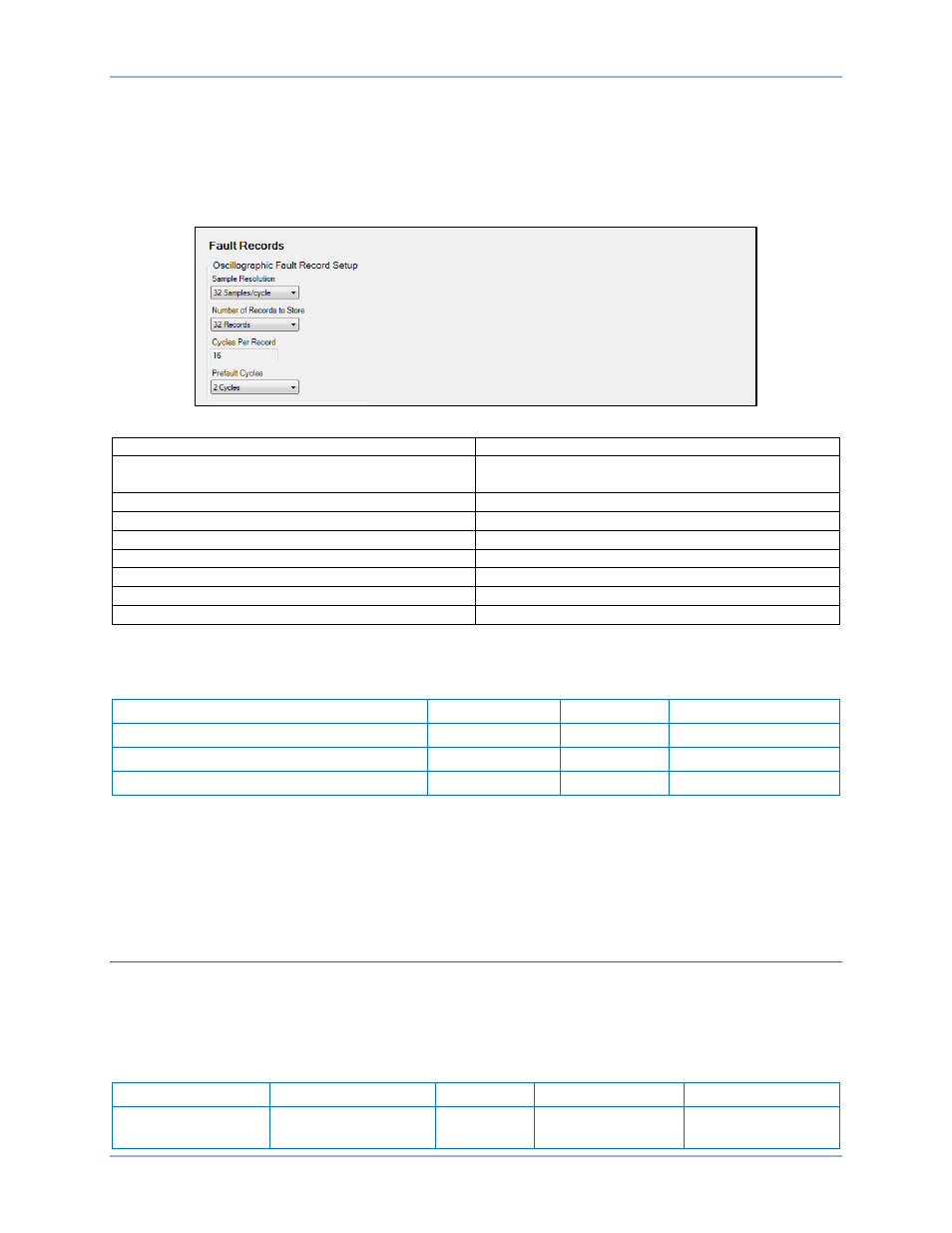

Figure 140. Écran Enregistrements de défaut
Fault Records Enregistrements de défaut
Oscillographic Fault Record Setup Configuration des enregistrements de défaut
oscillographique
Sample Resolution Résolution d'échantillonnage
32 Samples/cycle 32 échantillons/cycle
Number of Records to Store Nombre d'enregistrements à stocker
32 Records 32 enregistrements
Cycles Per Record Cycles par enregistrement
Prefault Cycles Cycles préalables au défaut
2 Cycles 2 cycles
Le Tableau 76 récapitule les paramètres des enregistrements oscillographiques.
Tableau 76. Paramètres des enregistrements oscillographiques
Paramètre Plage Incrément Valeur par défaut
Résolution d'échantillonnage 32, 16 ou 8 s/o 32
Nombre d'enregistrements à stocker 32, 16, 8 ou 4 s/o 32
Cycles préalables au défaut 0 à 16 1 2
Consultation des enregistrements oscillographiques
Les enregistrements oscillographiques peuvent être téléchargés via l'écran Rapports, Rapports de défaut
de BESTCOMSPlus (Figure 139). Consultez le chapitre Rapports de défaut ci-dessus. Les
enregistrements oscillographiques peuvent également être téléchargés via l'interface de la page Web.
Consultez le chapitre
BESTnetPlus pour obtenir de plus amples informations.
Distance par rapport au défaut
Le BE1-11g calcule la distance par rapport au défaut chaque fois qu'un enregistrement de défaut est
déclenché. La distance par rapport au défaut est calculée et affichée sur base des paramètres de ligne
électrique saisis via BESTCOMSPlus ou l'interface du panneau avant. Le Tableau 77 présente les
paramètres de fonctionnement de ligne électrique.
Tableau 77. Paramètres de fonctionnement de ligne électrique
Paramètre Plage Incrément Unité de mesure Valeur par défaut
Amplitude ligne Z1
0,05 à 200 (TC 5 A)
0,01 à 40 (TC 1 A)
variable ohms 24
