9424270994 Rev N 181
l'alternateur pour qu'elles correspondent à celles du bus (lignes principales) à l'angle de phase relatif
approprié, puis connecte l'alternateur au bus en fermant le disjoncteur. Le mode Anticipatif offre la
possibilité supplémentaire de compenser le délai de fermeture du disjoncteur (temps entre l'émission de
la commande de fermeture du disjoncteur et la fermeture de ce dernier). Le BE1-11g contrôle la
différence de fréquence de glissement entre l'alternateur et le bus et calcule l'angle d'avance nécessaire
pour compenser le temps de fermeture du disjoncteur.
La synchronisation est réalisée à l'aide des sorties logiques Augmentation (Raise) et Réduction (Lower)
pour la tension et la fréquence. Ces sorties logiques peuvent être définies comme Continu (continuous)
ou Proportionnel (proportional). Le mode Continu active la sortie logique nécessaire jusqu'à ce que la
plage de synchronisation soit atteinte ou dépassée. Le mode Proportionnel fait basculer les contacts en
fonction du paramètre Largeur d'impulsion (Pulse Width), du paramètre Intervalle d'impulsion (Pulse
Interval) et de l'erreur calculée respectifs.
Correction de la fréquence
La correction de la fréquence de l'alternateur est définie par le paramètre Fréquence de glissement (Slip
Frequency) et précisée par le paramètre Angle de fermeture du disjoncteur (Breaker Close Angle)
(uniquement disponible au mode PLL). Le paramètre Fréquence de glissement établit l'écart maximal
autorisé entre la vitesse (fréquence) de l'alternateur et la fréquence du bus. Les paramètres Glissement
minimum (Minimum Slip) et Glissement maximum (Maximum Slip) permettent de calculer l'erreur de
fréquence de glissement et d'assurer un contrôle de la fréquence de glissement pendant la
synchronisation en mode de verrouillage de phase. Si l'amplitude de fréquence de glissement est
supérieure à la valeur du paramètre Glissement maximum, l'erreur est définie à une valeur égale à celle
de l'erreur maximale de la polarité opposée. Si l'amplitude de fréquence de glissement est inférieure à la
valeur du paramètre Glissement minimum, l'erreur de fréquence de glissement est de zéro (0). Si
l'amplitude est comprise entre les valeurs des deux paramètres, l'erreur est calculée en interne par le

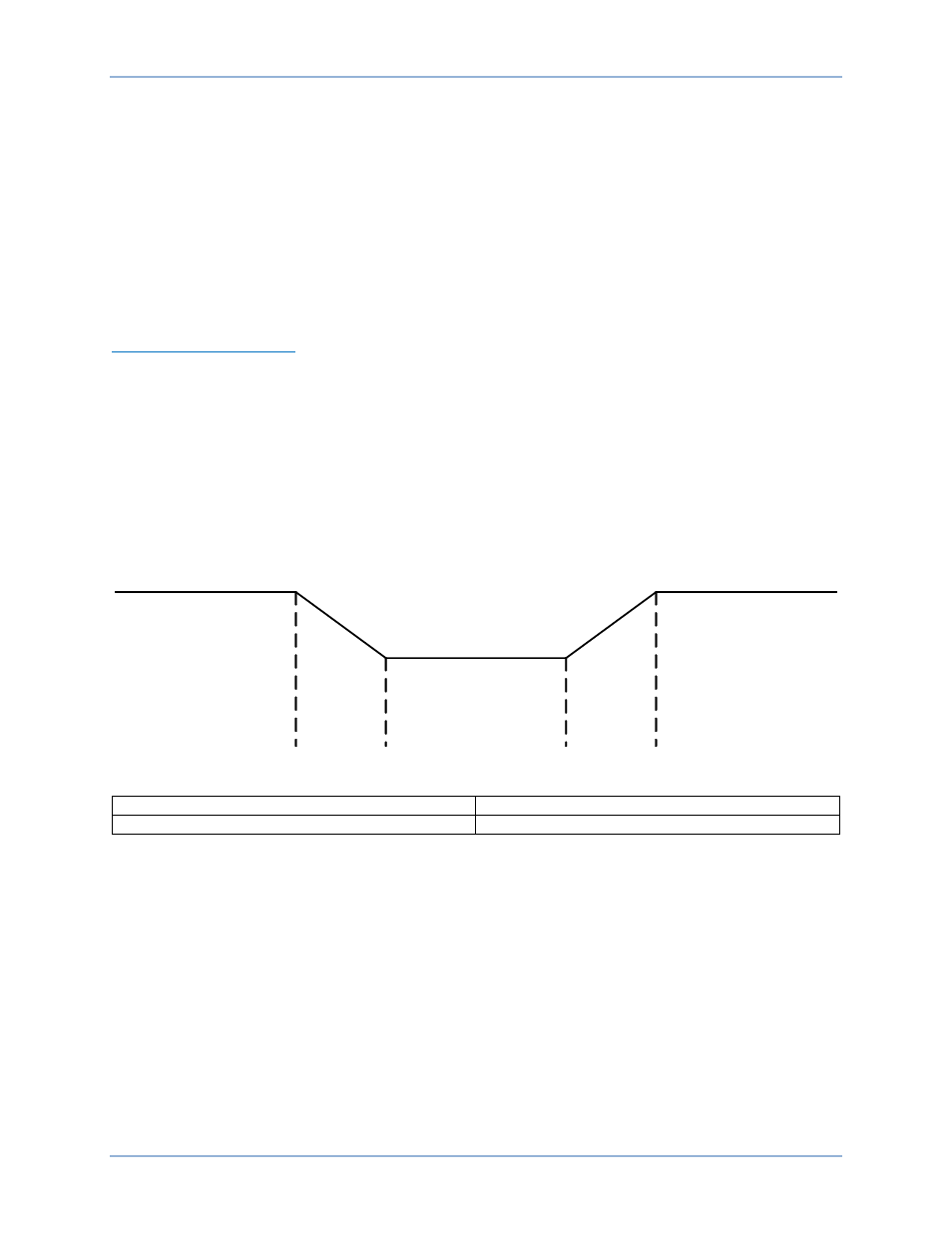

BE1-11g. L'erreur de fréquence de glissement est représentée à la Figure 95.
Figure 95. Erreur de fréquence de glissement
Slip Error Erreur de glissement
Max Max
Pour minimiser l'incidence sur le bus pendant la synchronisation, le paramètre Fréq. source >
Fréq. destination (Frequency Source > Frequency Destination) peut être activé de manière à forcer la
fréquence de l'alternateur à dépasser celle du bus au moment de la fermeture du disjoncteur. Dans ce
cas, le BE1-11g règle la fréquence de l'alternateur à une valeur supérieure à la fréquence du bus avant
fermeture du disjoncteur.
Le paramètre Angle de fermeture du disjoncteur (uniquement disponible en mode Boucle de verrouillage
de phase) définit la différence d'angle de phase maximale autorisée entre l'alternateur et le bus. Pour que
la fermeture du disjoncteur puisse être envisagée au mode PLL, l'angle de glissement doit rester inférieur
ou égal à l'angle de fermeture du disjoncteur.
L'angle de fermeture du disjoncteur n'est pas utilisé au mode Anticipatif. Au lieu de cela, le délai de
fermeture du disjoncteur et la fréquence de glissement mesurée sont utilisés pour calculer un « angle
d'avance ». L'angle est considéré comme synchronisé, lorsque l'angle de glissement est égal à l'angle
d'avance.
Slip Error
= Max (-)
Slip Error
= Max (+)
Slip Error = 0
P0064-49
BE1-11g Synchroniseur (25A)
