636 9424270994 Rev N
Paramètre Valeur
Écran
BESTCOMSPlus
Description
Désignation
d'activation 43-1
(On) Activé Contrôle,
Commutateurs de
contrôle virtuels (43) Attribue la désignation « On »
au paramètre Désignation
d'activation 43-1
Désignation de
désactivation 43-1
(Off) Désactivé Contrôle,
Commutateurs de
contrôle virtuels (43) Attribue la désignation « Off »
au paramètre Désignation de
désactivation 43-1
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 319.
•
Toutes les entrées sont définies sur la logique 0.
•
OUT1 se ferme lorsque la sortie 43-1 est définie sur vrai.
Étape 3 : Préparez la surveillance de l'exécution des commutateurs virtuels. Un ohmmètre ou un testeur
de continuité peut être utilisé pour surveiller l'état de contact de OUT1.

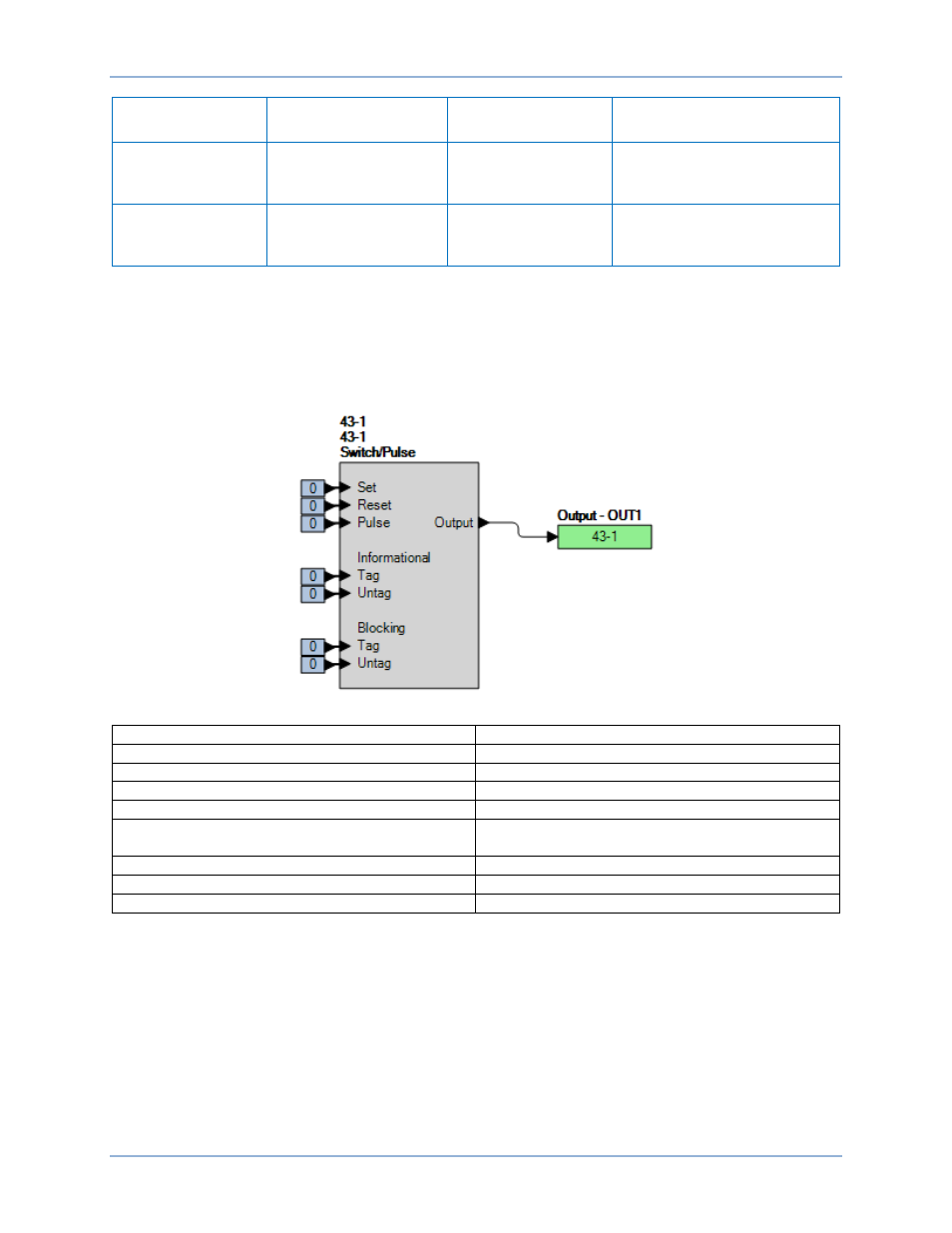

Figure 319. Paramètres BESTlogicPlus
Switch/Pulse Commutation/Impulsion
Set Réglage
Reset Réinitialisation
Pulse Impulsion
Output Sortie
Informational
Tag Marqueur
informatif
Untag Suppression du marqueur
Blocking Tag Marqueur bloquant
Output - OUT1 Sortie - SORTIE1
Étape 4 : Utilisez l'Explorateur des mesures de BESTCOMSPlus pour ouvrir l'arborescence Contrôle,
Commutateurs virtuels (Figure 320). Grâce à la fonction Sélection avant opération (select-
before-operate), procédez comme suit pour contrôler un commutateur virtuel.
Test des commutateurs de contrôle virtuels (43) BE1-11g
