56 9424270994 Rev N
l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est sélectionné à partir de
l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la logique 0.
Connexions logiques
Les connexions logiques de l'élément de surexcitation s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de surexcitation est représenté dans la Figure 36. Les
entrées et sorties logiques sont répertoriées dans le Tableau 9.

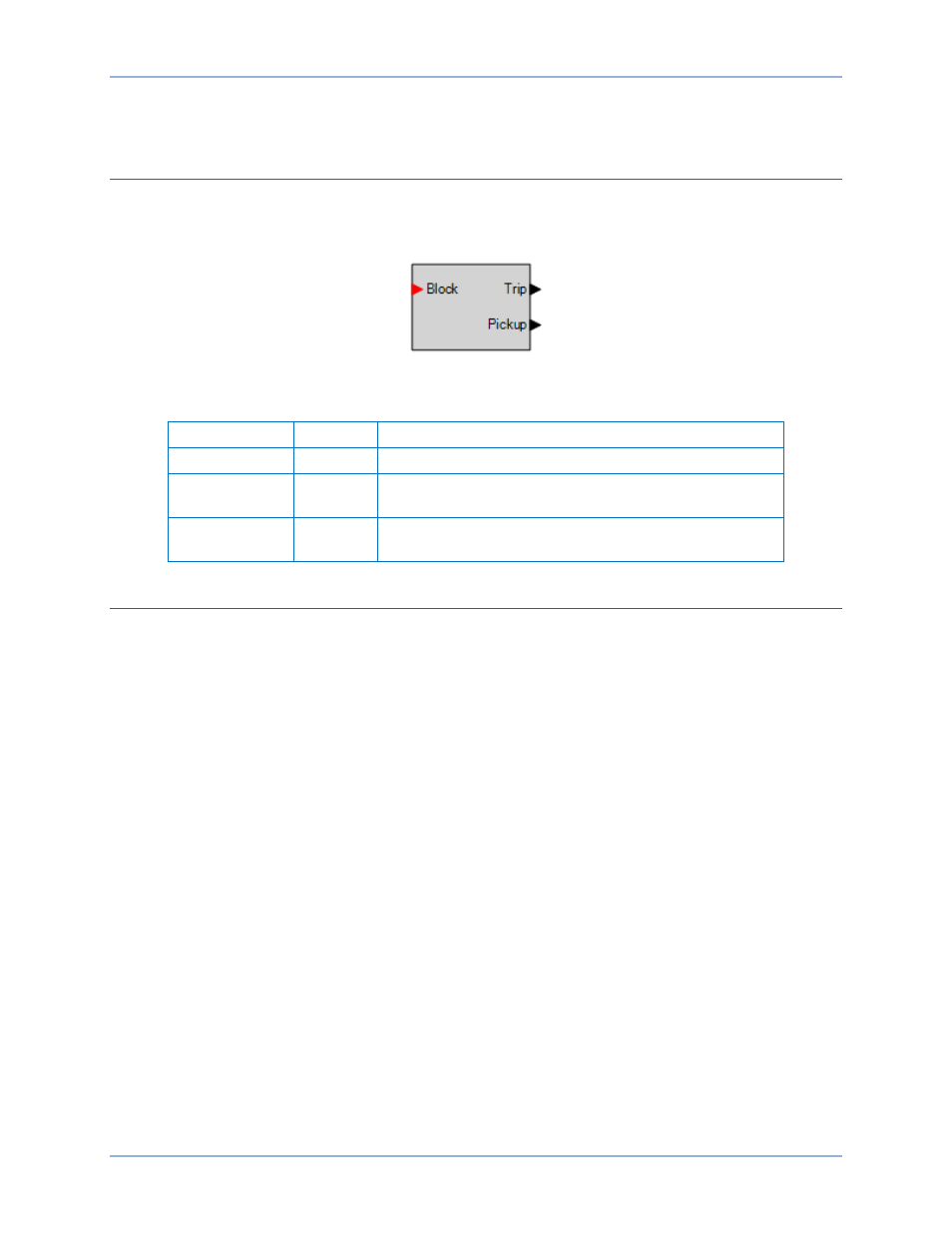

Figure 36. Bloc logique de l'élément de surexcitation
Tableau 9. Entrées et sorties logiques
Nom Fonction Objectif
Blocage Entrée Désactive la fonction 24 si définie sur vrai
Déclenchement Sortie
Vrai, si l'élément 24 est dans une condition de
déclenchement
Enclenchement Sortie
Vrai, si l'élément 24 est dans une condition
d'enclenchement
Paramètres de fonctionnement
Les paramètres de fonctionnement de surexcitation sont configurés à partir de l'écran des paramètres
Surexcitation (Overexcitation) (24) (Figure 37) de BESTCOMSPlus. Les plages de réglage et les valeurs
par défaut sont répertoriées dans le Tableau 10.
Protection de surexcitation (24) BE1-11g
