Basler Electric BE1-11g Manuel d'utilisation
Page 626

602
9424270994 Rev N
Paramètre
Valeur
Écran BESTCOMSPlus
Description
Distance (21)
constante à 100 ms
Angle de couple
(degrés)
45
Protection, Impédance,
Distance (21)
Définit l'angle caractéristique
du système à 45°
Décalage (ohm)
–5,0
Protection, Impédance,
Distance (21)
Définit le décalage à
–5 Ω
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 312.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 21-1 (Trip).
•
OUT2 se ferme pour Enclenchement 21-1 (Pickup).
•
L'enregistrement des défauts est activé.

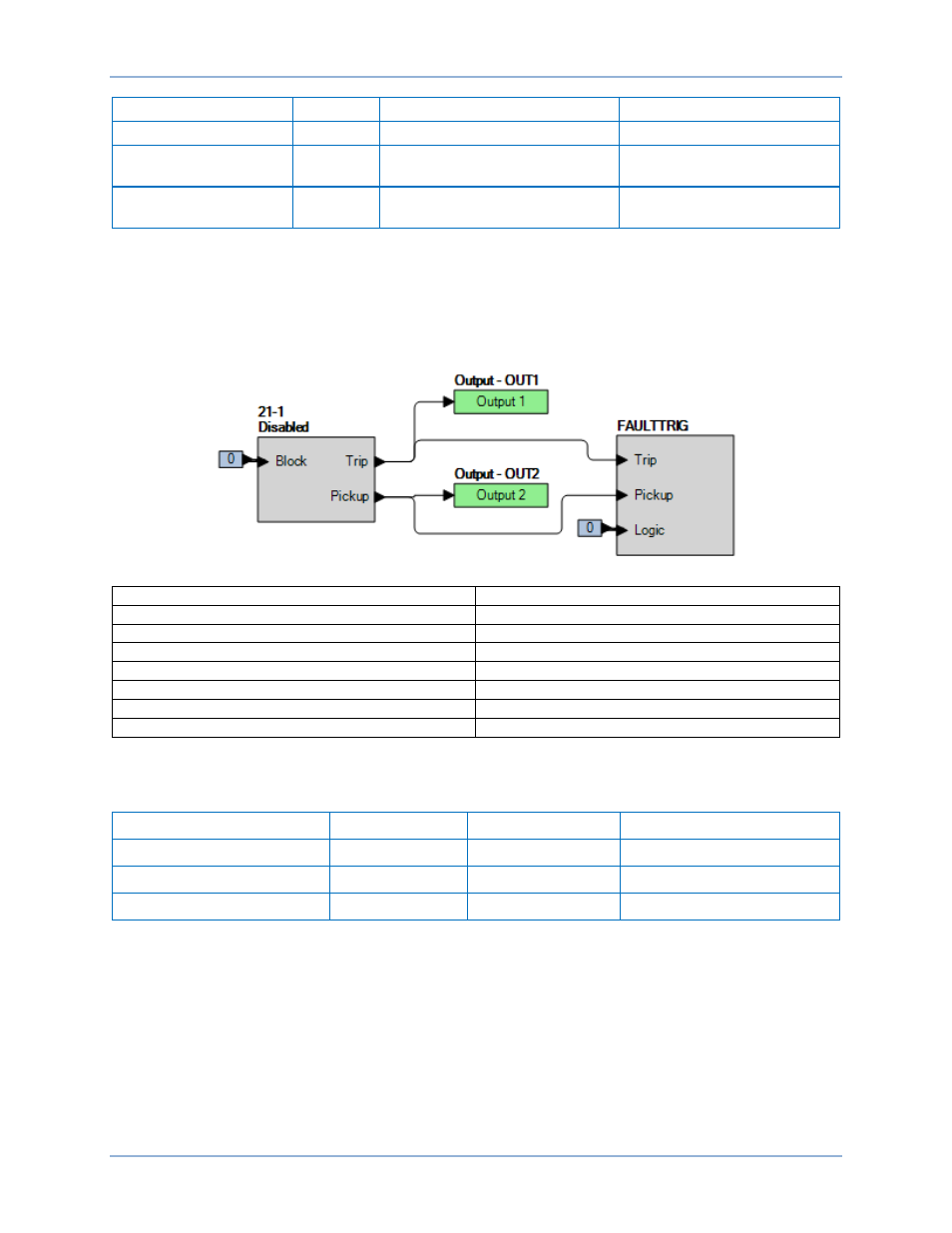

Figure 312. Paramètres BESTlogicPlus
Disabled
Désactivé
Block
Blocage
Trip
Déclenchement
Pickup
Enclenchement
Output - OUT1
Sortie - SORTIE1
Output 1
Sortie 1
FAULTTRIG
DÉCLENCHDÉFAUT
Logic
Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Impédance, Distance (21) et vérifier la
première ligne de paramètres de test du Tableau 231 pour la fonction 21-1.
Tableau 231. Paramètres de test d'enclenchement
Diamètre (
Ω secondaire)
Temporisation
Angle de couple
Décalage (
Ω secondaire)
15
Ω
100 ms
45
°
–5 Ω
20
Ω
60 000 ms
60
°
+1
Ω
5
Ω
0 ms
80
°
0
Ω
Étape 4 : Préparez la surveillance de l'exécution de la fonction 21-1. Cette exécution peut être vérifiée en
surveillant la sortie OUT1 (voir Figure 312).
Étape 5 : Connectez et appliquez un courant triphasé équilibré de 5 ACA aux bornes D1 à D6 et une
source tension phase-neutre triphasée équilibrée de 69,28 V aux bornes C13 (phase A), C14
(phase B), C15 (phase C) et C16 (neutre).
Étape 6 : Réduisez progressivement l'amplitude de toutes les tensions triphasées jusqu'à la fermeture de
OUT2 et enregistrez la valeur d'enclenchement. L'enclenchement doit se produire à 45,282 V
±1,569 V. Augmentez progressivement la tension jusqu'à l'ouverture de OUT2 et enregistrez la
valeur de réinitialisation. Ceci doit se produire à environ 47 V. Réinitialisez la cible.
Test de distance (21)
BE1-11g
