172 9424270994 Rev N
Si la condition d'enclenchement diminue avant expiration de la temporisation de l'élément, la minuterie et
la sortie Enclenchement (Pickup) sont réinitialisées et aucune action corrective n'est entreprise.
Déclenchement (Trip)
Si une condition d'enclenchement persiste pendant toute la durée de la temporisation de l'élément (temps
constant), la sortie Déclenchement est définie sur vrai. Dans BESTlogicPlus, la sortie Déclenchement
(Trip) peut être connectée à d'autres éléments logiques et à une sortie relais pour annoncer cet état et
initier une action corrective. Si une cible est activée pour l'élément, le
BE1-11g enregistre une cible lorsque la sortie Déclenchement est définie sur vrai. Consultez le chapitre
Génération de rapports de défaut pour obtenir de plus amples informations sur la génération de rapports
sur les cibles.
Vote
Le paramètre Vote (Voting) indique combien de RTD du groupe doivent dépasser la valeur du paramètre
d'enclenchement pour qu'un déclenchement ait lieu. Par exemple, si le paramètre Vote de l'élément
49RTD-1 est défini sur trois, au moins 3 RTD du groupe sélectionné doivent dépasser la valeur du
paramètre d'enclenchement pour qu'un déclenchement ait lieu.
Blocage d'élément
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties
Déclenchement et Enclenchement et en réinitialisant sa minuterie. Connectez l'entrée Blocage (Block) de
l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est sélectionné à partir de
l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la logique 0.
Connexions logiques
Les connexions logiques de l'élément d'entrée RTD à distance s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément d'entrée RTD à distance est représenté dans la Figure 91.
Les entrées et sorties logiques sont répertoriées dans le Tableau 54.

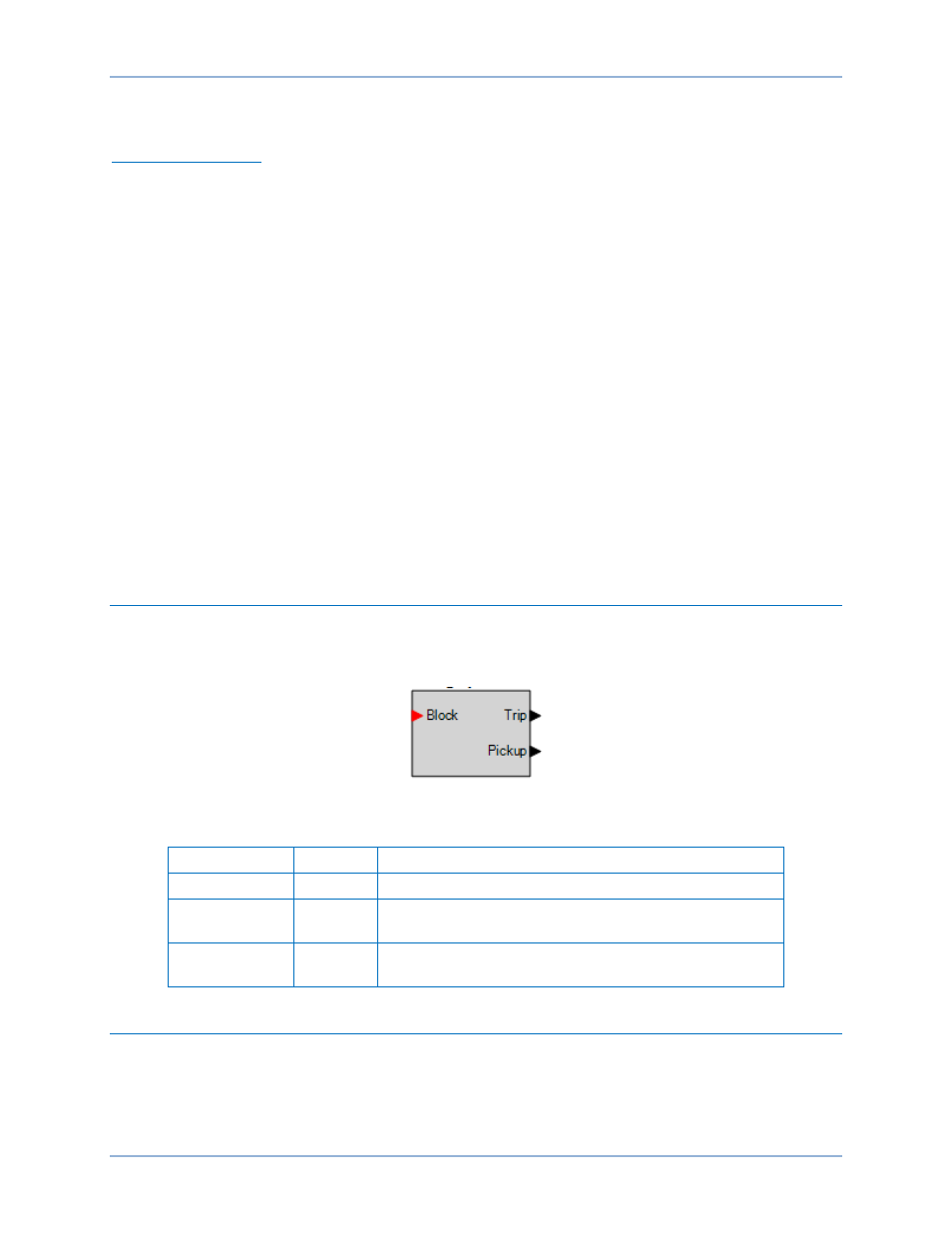

Figure 91. Bloc logique de l'élément d'entrée RTD à distance
Tableau 54. Entrées et sorties logiques
Nom Fonction Objectif
Blocage Entrée Désactive la fonction 49RTD si définie sur vrai
Déclenchement Sortie
Vrai, si l'élément 49RTD est dans une condition de
déclenchement
Enclenchement Sortie
Vrai, si l'élément 49RTD est dans une condition
d'enclenchement
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément d'entrée RTD à distance sont configurés à partir de
l'écran des paramètres Détecteur de température à résistance (Resistance Temperature Detector)
(Figure 92) de BESTCOMSPlus. Les plages de réglage et les valeurs par défaut sont répertoriées dans le
Tableau 55.
Protection de détecteur de température à résistance (49RTD) BE1-11g
