48 9424270994 Rev N
Si le fait d’accoupler une tension CA aux circuits de mesure de contact revêt une importance pour vous,
le délai de reconnaissance peut être définie de manière à être supérieure à la moitié de la période
cyclique du système électrique. On profite de la rectification à demi-ondulation fournie par le circuit
d'entrée.
En cas de l'utilisation d'une tension CA, le délai de reconnaissance peut être définie de manière à être
inférieure à la moitié de la période cyclique du système électrique et la minuterie anti-rebond peut être
définie de manière à être supérieure à la moitié de la période cyclique du système électrique. Une
temporisation anti-rebond prolongée permet de laisser l'entrée sous tension pendant le demi-cycle
négatif. Les paramètres par défaut de 4 et 16 millisecondes sont compatibles avec les tensions CA
efficaces.
Les paramètres des entrées de contact peuvent également être saisis via le panneau avant.
Consultez le chapitre Bornes et connecteurs pour une illustration des bornes de sortie programmables
Les caractéristiques électriques des contacts de sortie sont répertoriées au chapitre Spécifications .
Consultation de l'état de l'entrée de mesure de contact
L'état de l'entrée de contact est déterminé via BESTCOMSPlus en utilisant l’Explorateur des mesures
(Metering Explorer) pour ouvrir l’arborescence État (Status), puis Entrées (Inputs). BESTCOMSPlus doit
être connecté au BE1-11g pour consulter l'état des contacts d'entrée. Il est également possible de
déterminer l'état à l’aide de l'affichage du panneau avant en naviguant jusqu'à Mesures > État > Entrées
(Metering > Status > Inputs).
Sorties de contact
Un BE1-11g dans un boîtier de type J dispose de huit sorties de contact (OUT1 à OUT8) et d'un contact
de sortie d'alarme à sécurité intrinsèque, normalement ouvert ou fermé (si hors tension) (OUTA). Dans un
boîtier de type H ou P, il y a cinq sorties de contact (OUT1 à OUT5).
Chaque sortie est isolée et dimensionnée pour les opérations de déclenchement. Les sorties OUT1 à
OUT8 sont de type Form A (normalement ouvert) et la sortie OUTA est de type Form A (normalement
fermé) ou B (normalement ouvert). Le numéro de style détermine le type du contact de sortie d'alarme.
Un circuit de surveillance de la bobine de déclenchement est relié par câble à la sortie OUT1. Consultez
le chapitre
Surveillance du circuit de déclenchement (52TCM) pour de plus amples détails.
Les sorties de contact OUT1 à OUT8 et OUTA sont gérés par les expressions BESTlogicPlus pour OUT1
à OUT8 et OUTA. L’utilisation de chaque contact de sortie est entièrement programmable et vous pouvez
ainsi attribuer des désignations concrètes à chacune de ses sorties ainsi qu’aux états logiques 0 et 1 de
chaque sortie. Le chapitre
BESTlogicPlus vous donne des informations supplémentaires sur la façon de
programmer les expressions de sortie dans vos schémas logiques.
Les expressions BESTlogicPlus pour OUT1 à OUT8 et OUTA gèrent les sorties de contact OUT1 à OUT8
et OUTA. L’état des contacts de sortie peut être différent de l’état des expressions logiques de sortie pour
trois raisons :
1. Une alarme d’incident du relais désactive toutes les sorties matérielles.
2. Le retardateur programmable est activé.
3. La fonction Sélection avant opération (select-before-operate) force une sortie virtuelle.

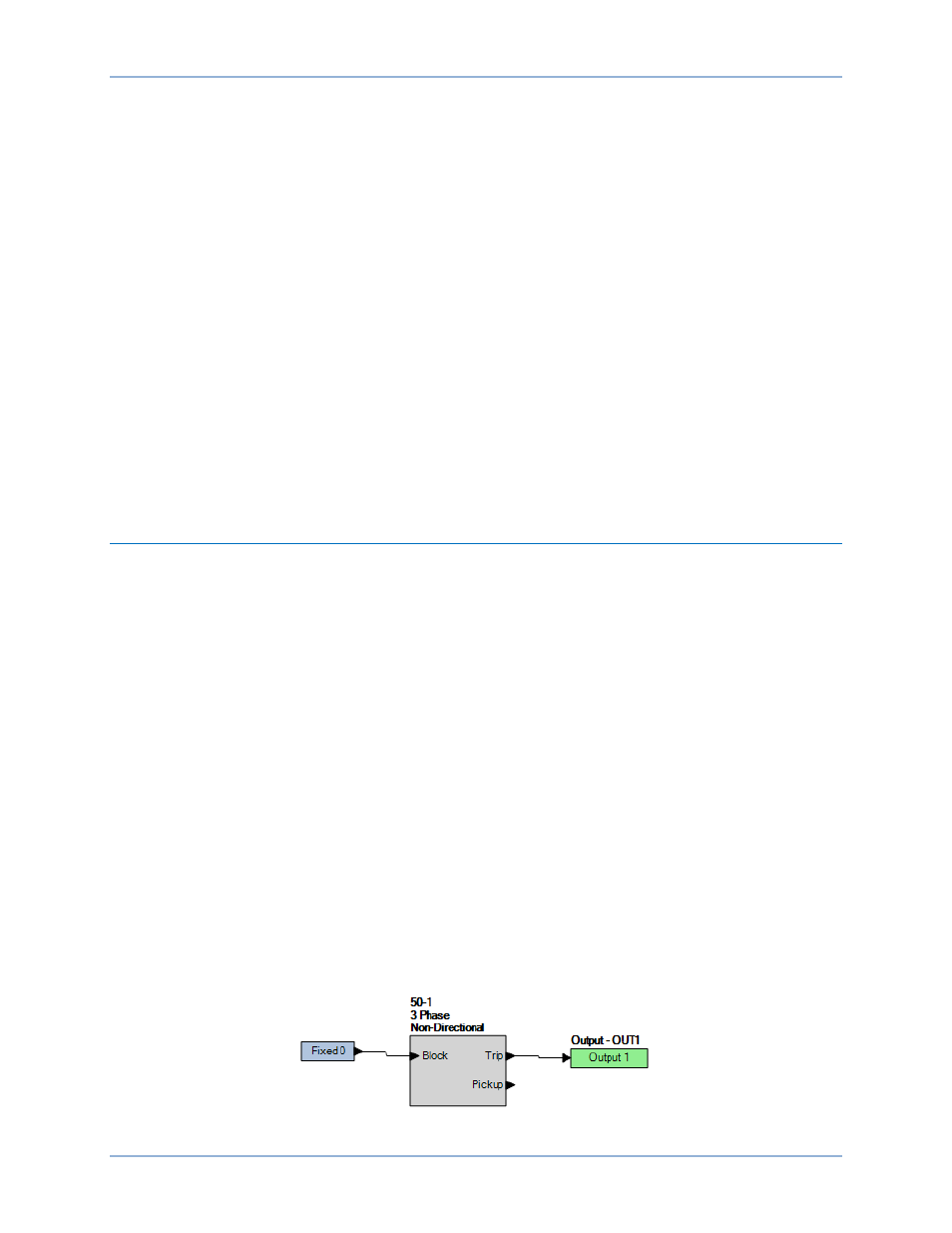

La Figure 31 donne un exemple de diagramme de la logique du contact de sortie à usage général. La
sortie relais OUT1 se ferme quand l’élément 50-1 est dans une condition de déclenchement.
Figure 31. Logique de sortie, contacts de sortie à usage général
Contacts d’entrée et de sortie BE1-11g
