9424270994 Rev N

211

retour, ainsi qu'un Paramètre à surveiller (Monitor Setting). Les seuils de Commutation et de Retour sont
définis en ampères. Si vous souhaitez changer de paramètres en fonction de la charge, vous pouvez
régler le Paramètre à surveiller sur Courant de phase max. Si vous souhaitez changer de paramètres en
fonction du déséquilibre, vous pouvez le régler sur Courant de neutre ou Courant de séquence négative.

Cette fonction peut également être utilisée pour modifier automatiquement le groupe de paramètres actif
dans des conditions de désensibilisation de la protection. Si le seuil de commutation d'un groupe est
réglé à 0 ampère, la fonction bascule vers ce groupe en l'absence de courant au cours de la période de
temporisation, ce qui indique que le disjoncteur est ouvert ou que la source du circuit est hors-service.

Notez la différence de fonctionnement lorsqu'un seuil de commutation de 0,5 ampère est utilisé. Pour ce
paramètre, le groupe est sélectionné lorsque le courant dépasse 0,5 ampère.

Lorsque les critères de commutation sont remplis pour plusieurs groupes de paramètres à la fois, la
fonction utilisera le groupe de paramètres activé, numériquement supérieur. Si le paramètre de
temporisation de basculement est réglé à 0 pour un groupe de paramètres, le contrôle automatique est
désactivé pour ce groupe. Si le paramètre de temporisation de retour est défini sur 0 pour un groupe de
paramètres, le retour automatique est désactivé pour ce groupe et le BE1-11g maintient le groupe de
paramètres jusqu'à ce que la commande manuelle de la logique soit activée.

Contrôle du groupe par la surveillance de l'état de perte de fusible

Le groupe de paramètres actif peut également être contrôlé par l'état de la fonction de perte de fusible
(60FL). Le
BE1-11g peut recevoir l'ordre de basculer vers le Groupe de paramètres 1. Si l'élément surveillé est
60FL, le seuil de commutation, la temporisation de retour et le seuil de retour sont ignorés.

Connexions logiques

Les connexions logiques du groupe de paramètres s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique du groupe de paramètres est représenté dans la Figure 119. Les
entrées et sorties logiques sont répertoriées dans le Tableau 70.

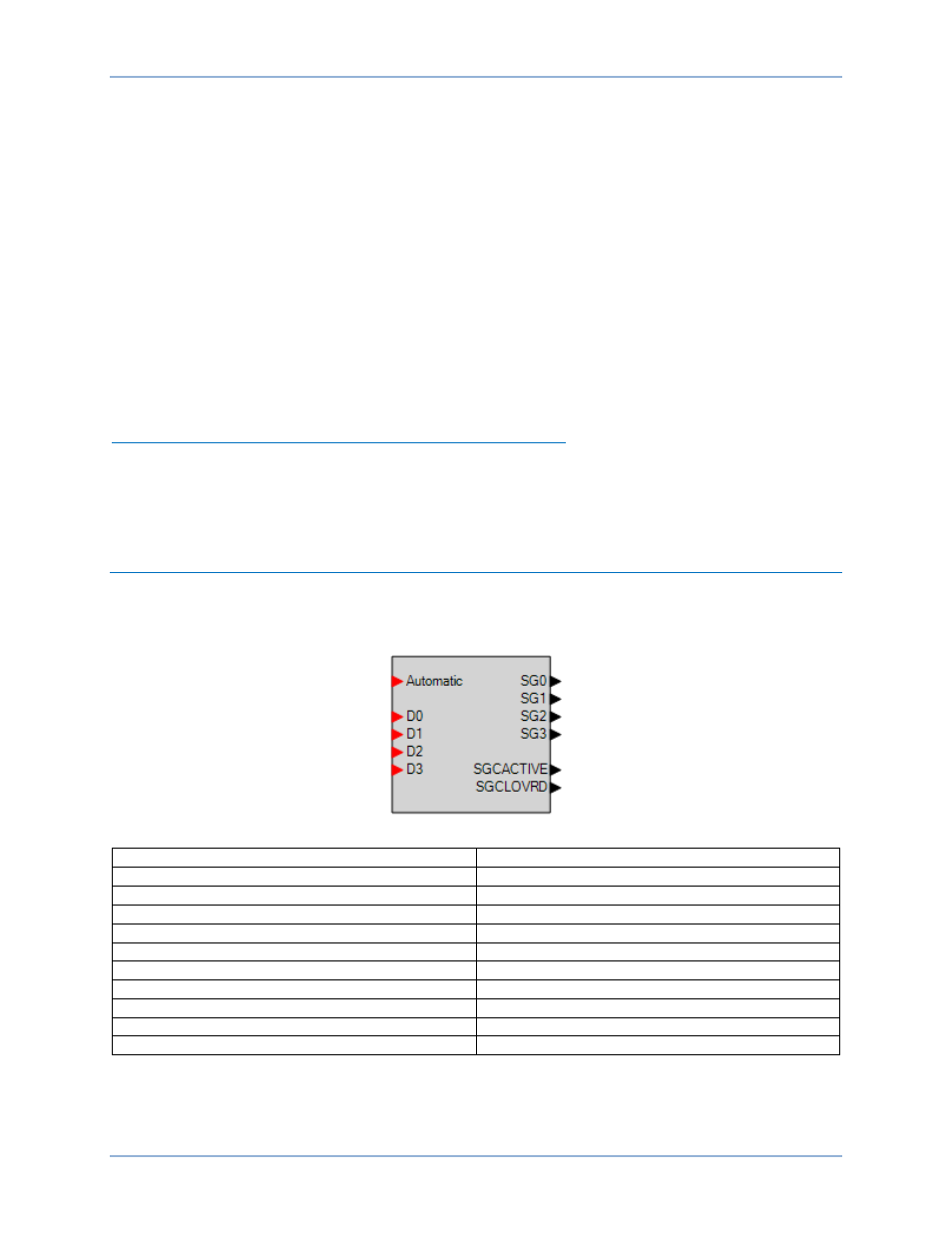

Figure 119. Bloc logique du groupe de paramètres

Automatic

Automatique

D0

D0

D1

D1

D2

D2

D3

D3

SG0

SG0

SG1

SG1

SG2

SG2

SG3

SG3

SGCACTIVE

SGCACTIVE

SGCLOVRD

SGCLOVRD


BE1-11g

Groupes de paramètres
