518 9424270994 Rev N
Paramètre Valeur Écran BESTCOMSPlus Description
Source TT de
phase Protection, Fréquence (81-
1) Définit la source sur TT de phase
Inhibition de
tension 40 V Protection, Fréquence (81-
1) Définit l'enclenchement d'inhibition de
tension à 40 V
81-1 Sur (Over) Activé Configuration des cibles,
Cibles Active la cible Sur (Over) pour 81-1
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 292.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 81-1 (Trip).
•
OUT2 se ferme pour Enclenchement 81-1 (Pickup).
•
L'enregistrement des défauts est activé.

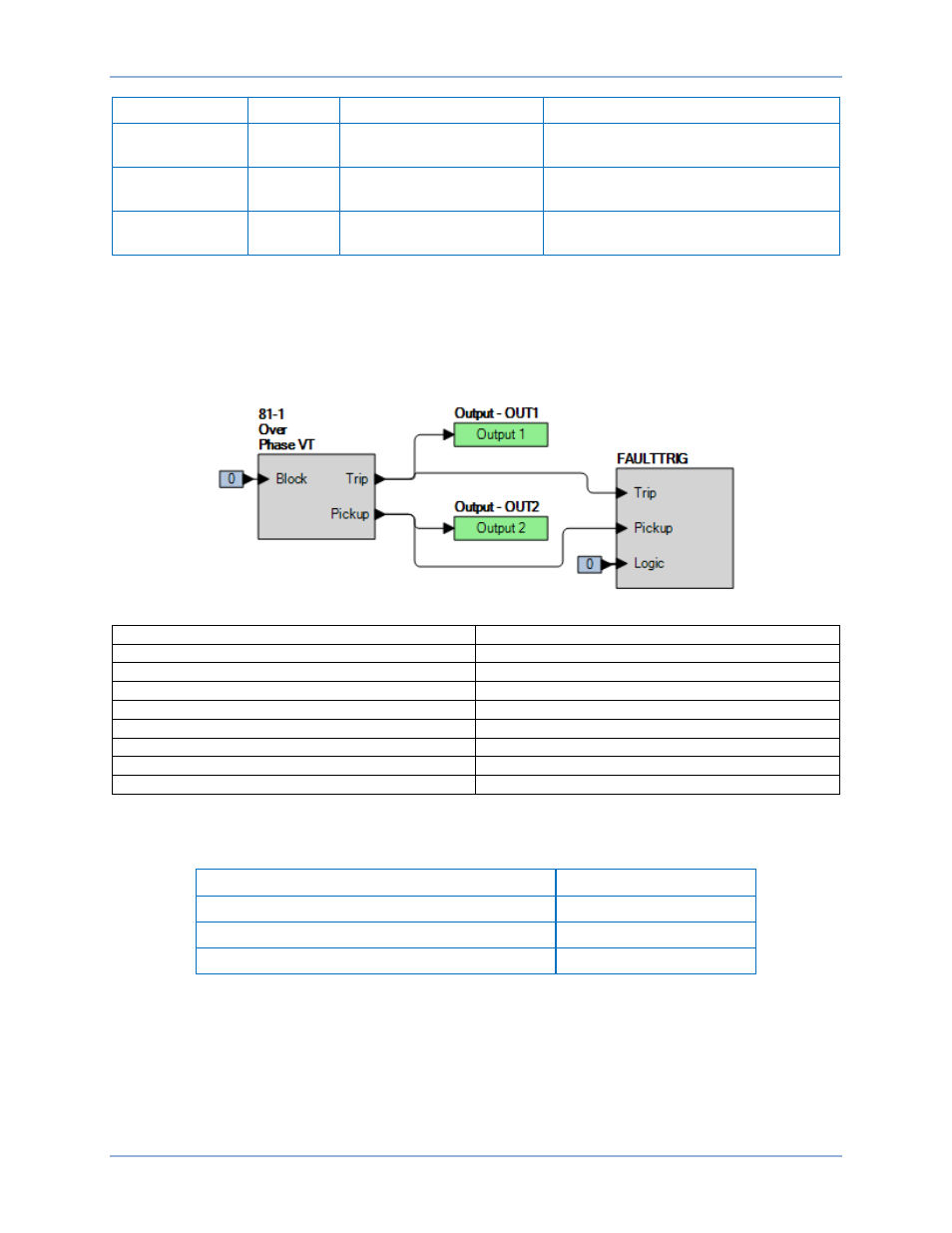

Figure 292. Paramètres BESTlogicPlus (Surfréquence)
Over Sur
Phase VT TT de phase
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Fréquence, Fréquence (81-1) et
transmettre la première ligne de paramètres de test du Tableau 175 au BE1-11g.
Tableau 175. Paramètres de test d'enclenchement (Surfréquence)
Paramètre d'enclenchement Temporisation
65 Hz 0 ms
67 Hz 0 ms
69 Hz 0 ms
Étape 4 : Préparez la surveillance de l'exécution de la fonction 81-1. Cette exécution peut être vérifiée en
surveillant la sortie OUT2 (voir Figure 292).
Étape 5 : Connectez et appliquez une source de tension de 120 VCA, 60 hertz aux bornes C13 (phase A)
et C16 (neutre).
Étape 6 : Augmentez lentement la fréquence de la tension appliquée jusqu'à ce que OUT2 se ferme et
enregistrez la valeur d'enclenchement. Vérifiez qu'une cible 81-1-Sur (Over) est indiquée à
l'écran du panneau avant. Réduisez lentement la fréquence jusqu'à ce que OUT2 s'ouvre et
enregistrez la valeur de retombée.
Test de fréquence (81) BE1-11g
